Tự tạo Hatch Autocad 2016
Autocad quản lý Hatch thông qua file acad.pat và acadiso.pat nằm trong thư mục Support. Để tìm thư mục support này các bạn làm như sau:

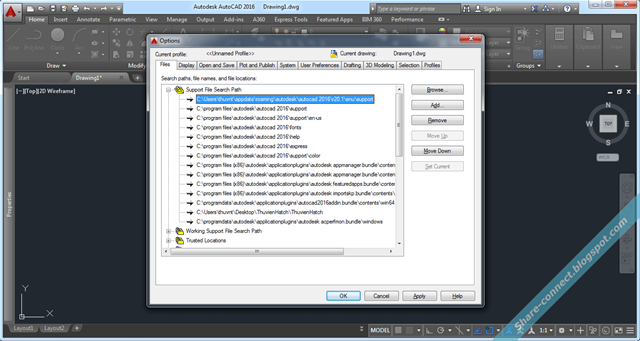

Gõ lệnh OP (option), Đường dẫn đến thư mục Support tương tự như hình bên dưới:
Đi vào vấn đề chính, để có các mẫu Hatch mới ngoài các mẫu mặc định của Acad chúng ta có các cách sau:
Cách 1: Đơn giản, dễ thực hiện, 1 phát ăn ngay, không cần suy nghĩ:
- Tải file ThuvienHatch.7z về giải nén để ở đâu cũng được miễn sao dễ tìm.

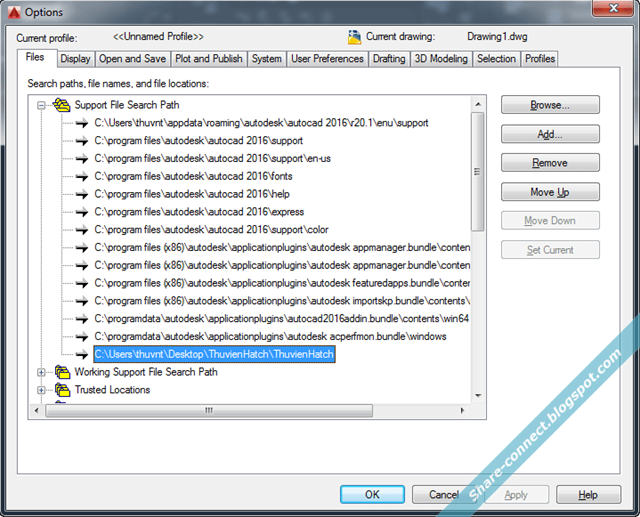

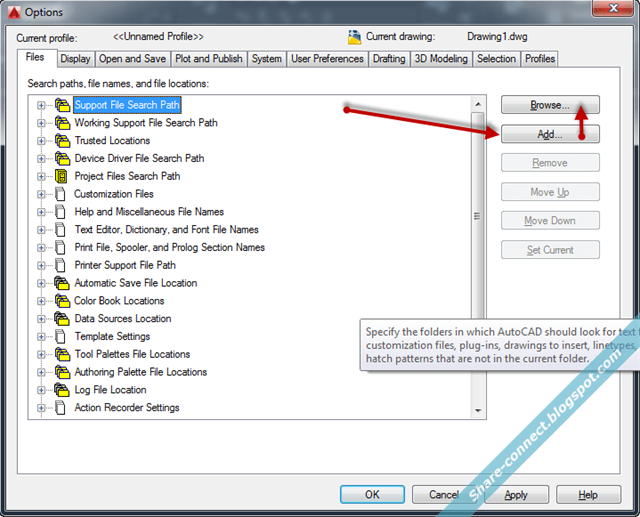

- Gõ OP ↵, bảng option hiện ra, nhấn Add, sau đó nhấn Browse, tìm tới folder vừa mới giải nén

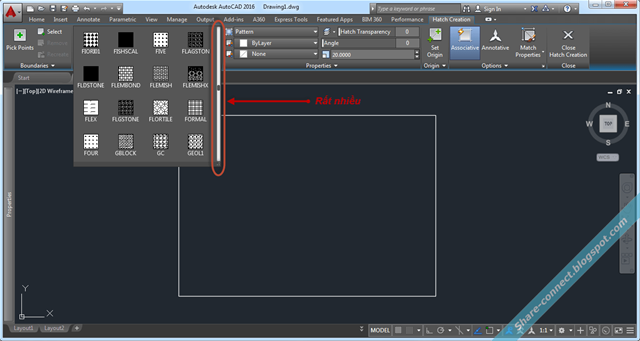

Bấm OK để đóng cửa sổ, Gõ lệnh H (hatch) để kiểm tra, bạn sẽ có thêm 1 lô mẫu hatch tha hồ lựa chọn (Tui thì mấy mẫu hatch mặc định của Cad đã dư xài rồi, viết bài này chỉ để phục vụ nhu cầu của anh em thôi! hehe)
Cách 2: Dùng Super Hatch
Với Cad đời cũ, cần cài Express tool, Cad đời mới thì được mặc định Express tool nên cứ gõ lệnh superhatch là "lụm lúa"

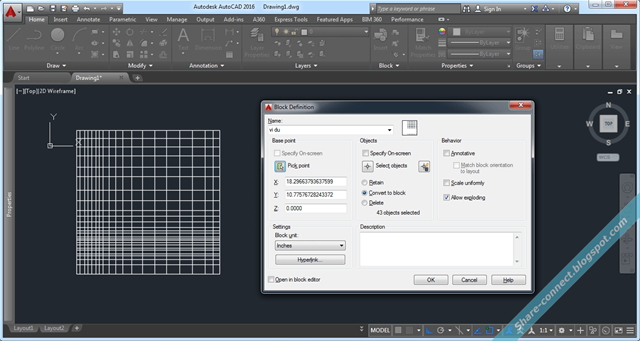

- Việc đầu tiên là tạo mẫu, các bạn vẽ mẫu của mình muốn, sau đó block nó lại. Tôi sẽ minh họa bằng 1 rectang kích thước 100x100 có vài gạch ngang dọc
- Vẽ một rectang lớn hơn ở bên cạnh, tôi sẽ dùng block vừa tạo để làm hatch cho rectang này

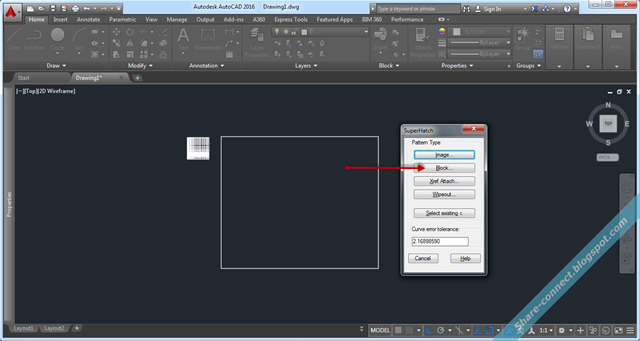

- Gõ superhatch, tìm tới block vừa tạo

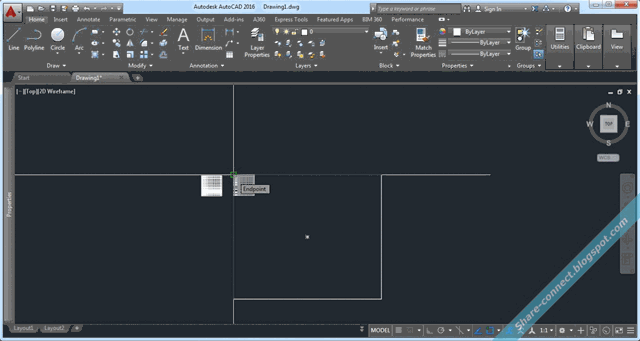

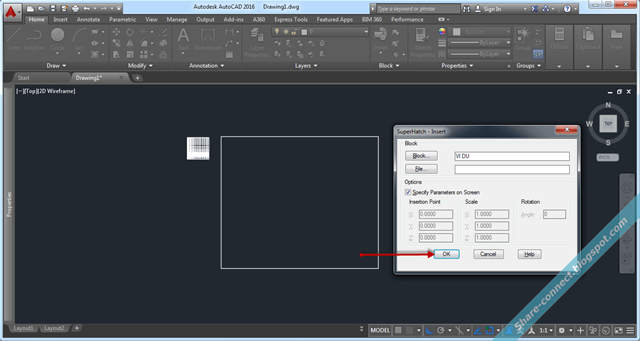

Làm theo yêu cầu của lệnh đưa ra: Chọn điểm gốc, scale theo phương X, Y, góc xoay. Is the placement of this BLOCK acceptable? {Yes/No] <Yes>: y↵. Chọn 4 điểm góc của rectang↵. Chọn một điểm trong rectang↵. Xong.
Lưu ý: sử dụng cách này bản vẽ sẽ rất nặng.
Cách 3: Sử dụng lisp để tạo file .PAT luôn: (Dành cho những bạn biết sử dụng lisp)
- Các bạn có thể theo đường link này để tham khảo :http://www.cadviet.com/forum/topic/2450-cach-tu-tao-mau-hatch-trong-acad
- Các bạn download file HatchMaker.lsp về máy và thực hiện load application
- Lệnh Drawhatch sẽ tạo một ô vuông 1x1, mẫu hatch của bạn sẽ nằm trong ô vuông này. Trong ô vuông này chỉ có line hoặc point mới được chấp nhận tạo hatch, cho nên nếu bạn hatch một loại vật liệu, vẽ một pline vào đây, bạn phải explode nó trước khi thực hiện lệnh savehatch. Và để mẫu hatch của bạn không bị xấu, bạn nên copy nguyên ô vuông 1x1 nối tiếp ra xung quanh xem các đường line có bị gãy hay không.
- Lệnh Savehatch sẽ lưu lại mẫu hatch bạn vừa tạo. Đặt tên mẫu hatch, chọn nơi lưu là xong.
- Bạn có thể load file .pat như phần trên để sử dụng hoặc copy file này vào mục C:\Users\...\AppData\Roaming\Autodesk\AutoCAD ...\R20.1\enu\Support. Khởi động Cad, hatch bạn vừa tạo đã có thể sử dụng
