Một trong những khó khăn đầu tiên cho người mới học thiết kế là việc vẽ mặt bằng, mặt đứng và mặt cắt cho ngôi nhà không biết phải bắt đầu từ đâu.
Trong bài viết này Filethietke sẽ gửi đến các bạn phương pháp vẽ nhanh phần mặt bằng, mặt đứng và mặt cắt cho ngôi nhà trong khi các bạn thiết kế trên Autocad nhé.

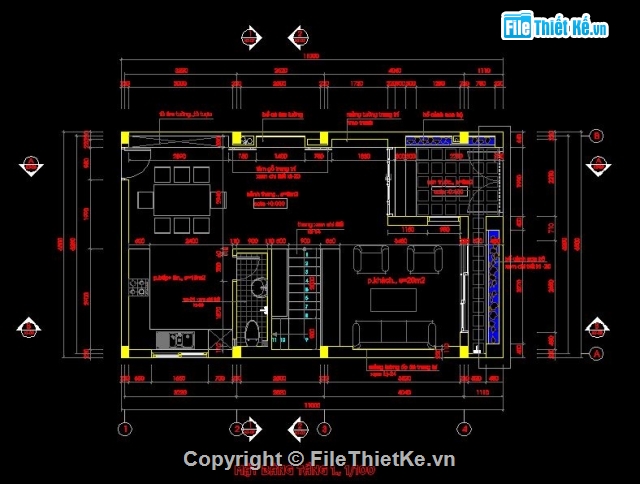

1. Cách vẽ nhanh mặt bằng trong Autocad
Để vẽ được mặt bằng kiến trúc nhanh thì ta thực hiện theo từng bước như sau :
- Tạo lưới trục cho cột (Khi vẽ sơ phác có thể bỏ qua bước này)
- Vẽ cột nhà
- Vẽ tường bao, tường rào và các tường ngăn chia phân khu chức năng
- Vẽ cửa đi và cửa sổ
- Tô vật liệu tường (Bản vẽ sơ phác có thể không cần bước này)
- Vẽ cầu thang
- Bố trí vật dụng
- Ghi kích thước trục và tổng đối với bản vẽ sơ phác
- Ghi tiêu đề bản vẽ
Lưu ý là tạo khổ giấy, tỉ lệ bằng lệnh mvsetup và tạo layer trong Autocad trước khi thực hiện các bước trên.
Điều quan trọng khi vẽ mặt bằng sơ phác là vẽ kích thước vật dụng phải đúng tỉ lệ và chính xác, mình phải tưởng tượng như đang đứng trong không gian của mặt bằng đó và nhìn xung quanh xem các vật dụng bố trí có vướng tầm mắt gì không, tỉ lệ chiều cao không gian so với độ rộng và độ dài của phòng đã hợp lý chưa, cầu thang bố trí vậy có bị thấp không....Nghĩa là vẽ mặt bằng 2D nhưng phải tưởng tượng khung cảnh 3D sẽ hình thành trong tương lai, có như vậy thì bản vẽ thiết kế mới hoàn hảo và tránh được việc phải điều chỉnh nhiều lần.

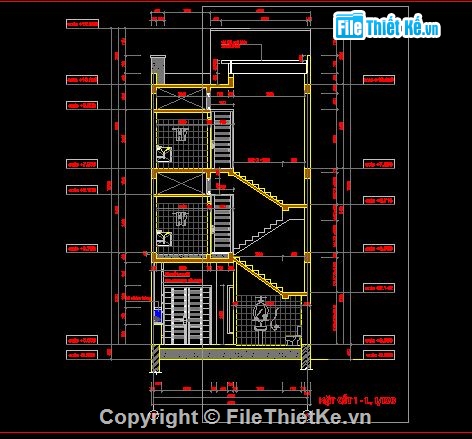

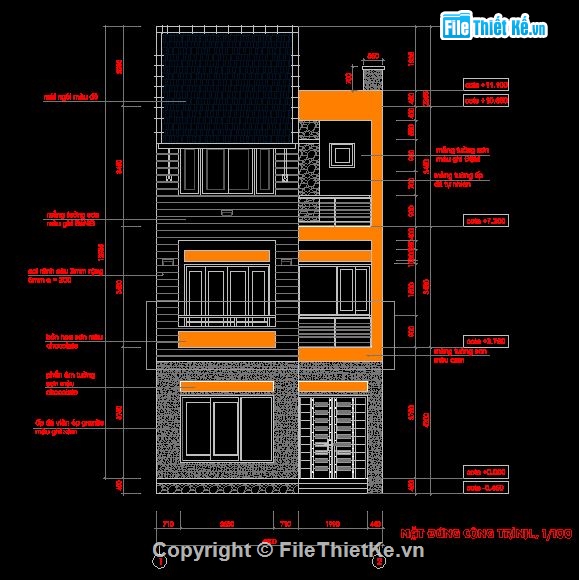

2. Cách vẽ nhanh mặt đứng và mặt cắt trong Autocad
Để vẽ được mặt cắt và mặt đứng nhanh ta làm tuần tự theo các bước sau :
- Sao chép mặt bằng ra riêng một vị trí khác để vẽ các đường gióng chiếu xuống hình mặt cắt
- Vẽ nền nhà với cốt cao độ theo ý đồ thiết kế
- Vẽ dầm sàn (đà) và sàn tầng lầu theo cốt cao trình trong bản vẽ xin phép xây dựng
- Vẽ tường và cửa đi, cửa sổ
- Sao chép toàn bộ tầng lầu này lên tầng phía trên và hiệu chỉnh lại cho khớp với mặt bằng tầng hai cũng bằng cách sao chép mặt bằng tầng hai ra riêng và vẽ đường gióng xuống
- Ghi kích thước cao trình từng tầng và cao độ tổng, sao chép kích thước trục từ mặt bằng qua chứ không ghi kích thước mới vì sẽ mất thời gian để căn chỉnh
- Ghi tiêu đề bản vẽ
Cuối cùng thì sắp xếp các bản vẽ vào khung tên theo tiêu chuẩn của từng đơn vị đề ra và sửa thông tin trên khung tên trước khi xuất bản vẽ in ra giấy.
Trường hợp có hình phối cảnh rồi thì ta có thể ước lượng và vẽ mặt cắt dễ hơn, còn không thì các bạn phải có kinh nghiệm đi công trình hoặc hình dung không gian tốt mới vẽ nhanh được.
Filethietke hy vọng bài viết này sẽ hữu ích với các bạn.
Chúc các bạn thành công!
