Hướng Dẫn Cách Đọc Bản Vẽ Nhà Đơn Giản, Dễ Hiểu Cho Người Mới Bắt Đầu

Giới Thiệu



Việc đọc và hiểu bản vẽ nhà là một trong những kỹ năng quan trọng giúp gia chủ có thể theo dõi, giám sát công trình của mình một cách hiệu quả. Tuy nhiên, đối với những người không có chuyên môn trong lĩnh vực xây dựng, việc nắm bắt các ký hiệu, thông số trên bản vẽ có thể gặp không ít khó khăn. Hiểu được điều đó, bài viết này sẽ hướng dẫn bạn cách đọc bản vẽ nhà một cách đơn giản và dễ hiểu nhất.



Bản Vẽ Nhà Là Gì?



Bản vẽ nhà là tài liệu kỹ thuật được sử dụng phổ biến trong lĩnh vực thi công xây dựng. Đây là bản thiết kế chi tiết thể hiện toàn bộ kết cấu, hình dáng, bố cục và các thông số kỹ thuật của công trình. Thông qua bản vẽ, các bên liên quan như kiến trúc sư, kỹ sư xây dựng, nhà thầu và chủ đầu tư có thể hiểu và thực hiện công trình theo đúng thiết kế ban đầu.



Bản vẽ nhà bao gồm các mặt bằng, mặt cắt, mặt đứng và phối cảnh, minh họa chi tiết các hạng mục trong công trình. Các yếu tố này được thể hiện thông qua các ký hiệu tiêu chuẩn theo quy định của ngành xây dựng Việt Nam.





Mục Đích Của Bản Vẽ Nhà



• Cung cấp thông tin chi tiết về công trình: Giúp kiến trúc sư, kỹ sư và thợ thi công hiểu rõ về thiết kế, kết cấu và vật liệu sử dụng.

• Hạn chế sai sót trong thi công: Nhờ có bản vẽ, các bên liên quan có thể tránh được các lỗi kỹ thuật và điều chỉnh kịp thời nếu có vấn đề phát sinh.

• Quản lý chi phí hiệu quả: Bản vẽ giúp dự toán khối lượng vật tư và kiểm soát ngân sách xây dựng chính xác hơn.



Các Loại Bản Vẽ Nhà Phổ Biến



Hiện nay, bản vẽ nhà ở thường được chia thành hai loại chính:



1. Bản vẽ phối cảnh 3D – Thể hiện hình dáng tổng thể của công trình sau khi hoàn thiện.

2. Bản vẽ kỹ thuật – Bao gồm các mặt bằng, mặt đứng, mặt cắt cùng với hệ thống kết cấu, điện, nước và nội thất chi tiết.





Tầm Quan Trọng Của Việc Hiểu Cách Đọc Bản Vẽ Nhà



Nắm vững cách đọc bản vẽ nhà không chỉ giúp gia chủ hiểu rõ hơn về thiết kế mà còn mang lại nhiều lợi ích quan trọng như:



1. Dễ Dàng Trao Đổi Với Kiến Trúc Sư



Khi bạn hiểu được bản vẽ nhà, việc làm việc với kiến trúc sư trở nên dễ dàng hơn. Bạn có thể nhanh chóng đề xuất các điều chỉnh phù hợp với nhu cầu và sở thích của mình ngay từ giai đoạn thiết kế, tránh việc sửa đổi sau khi thi công gây tốn kém thời gian và chi phí.



2. Kiểm Tra Và Giám Sát Quá Trình Thi Công



Biết cách đọc bản vẽ giúp gia chủ có thể giám sát tiến độ thi công, kiểm tra các hạng mục có được thực hiện đúng theo bản thiết kế hay không. Nếu phát hiện sai sót, gia chủ có thể yêu cầu điều chỉnh ngay lập tức để tránh ảnh hưởng đến chất lượng công trình.



3. Đảm Bảo Quyền Lợi Khi Ký Hợp Đồng Nghiệm Thu



Trước khi ký nghiệm thu công trình, việc đối chiếu giữa bản vẽ và thực tế là vô cùng quan trọng. Hiểu rõ bản vẽ giúp bạn đánh giá chính xác chất lượng thi công và đảm bảo quyền lợi của mình. Nếu có sai lệch so với bản thiết kế, bạn có thể yêu cầu nhà thầu điều chỉnh trước khi ký hợp đồng nghiệm thu.





Các Ký Hiệu Cơ Bản Trong Bản Vẽ Nhà



Bản vẽ xây dựng sử dụng nhiều ký hiệu khác nhau để thể hiện các hạng mục công trình. Dưới đây là một số ký hiệu quan trọng mà gia chủ cần biết:



1. Ký Hiệu Cửa, Cửa Sổ, Vách Ngăn



Các ký hiệu này dùng để minh họa các loại cửa như cửa đơn, cửa đôi, cửa lùa hay vách ngăn. Thông tin về vật liệu và cách gia công cửa sẽ được ghi trong mục chú thích hoặc trang kỹ thuật riêng.



2. Ký Hiệu Cầu Thang Và Đường Dốc



Trong các bản vẽ nhà nhiều tầng hoặc nhà có tầng lửng, ký hiệu cầu thang và đường dốc rất quan trọng. Chúng cho thấy vị trí, số bậc và hướng đi của cầu thang, giúp gia chủ hình dung rõ hơn về lối đi trong nhà.

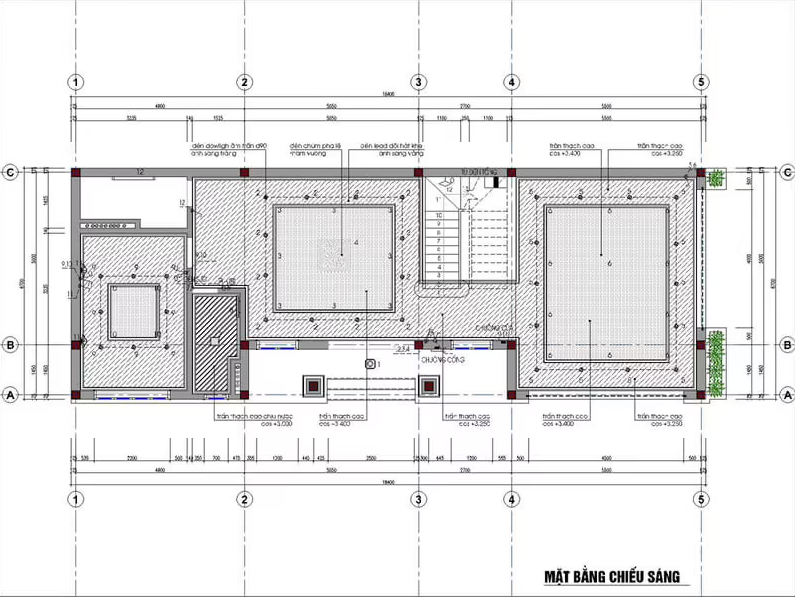

3. Ký Hiệu Hệ Thống Điện



Hệ thống điện bao gồm ổ cắm, công tắc, đèn chiếu sáng, đường dây điện và bảng điều khiển. Việc nắm rõ các ký hiệu này giúp gia chủ bố trí nguồn điện trong nhà hợp lý, đảm bảo an toàn và tiện lợi khi sử dụng.



4. Ký Hiệu Vật Liệu Xây Dựng



Các vật liệu như bê tông, gạch, gỗ, kính, thép... đều có ký hiệu riêng trong bản vẽ. Nắm được các ký hiệu này giúp gia chủ hiểu rõ về chất liệu được sử dụng trong từng khu vực của công trình.



5. Ký Hiệu Nội Thất



Các vật dụng nội thất như giường, bàn ghế, tủ, kệ... được minh họa theo góc nhìn từ trên xuống. Nhờ đó, gia chủ có thể dễ dàng hình dung không gian sống của mình sau khi hoàn thiện.





Hướng Dẫn Cách Đọc Bản Vẽ Nhà Theo Trình Tự 3 Bước



Bước 1: Đọc Bản Vẽ Mặt Bằng Tổng Thể



Đây là bước đầu tiên giúp bạn hiểu được kết cấu ngôi nhà từ tầng 1 đến tầng n, bao gồm các phòng chức năng, lối đi, cửa ra vào, cầu thang và khu vực sinh hoạt chung.



Bước 2: Quan Sát Bản Vẽ Phối Cảnh 3D



Bản vẽ phối cảnh giúp bạn hình dung rõ ràng về diện mạo tổng thể của ngôi nhà sau khi xây dựng. So sánh bản vẽ phối cảnh với mặt bằng tổng thể sẽ giúp bạn nhận diện được sự tương đồng hoặc khác biệt giữa hai bản vẽ.



Bước 3: Đọc Bản Vẽ Kỹ Thuật Chi Tiết



Bản vẽ kỹ thuật cung cấp thông số về kết cấu, vật liệu, hệ thống điện nước và nội thất. Bạn cần kiểm tra kỹ các thông số này để đảm bảo công trình được thi công đúng theo thiết kế.



Kết Luận



Hiểu cách đọc bản vẽ nhà không chỉ giúp gia chủ nắm bắt thiết kế mà còn hỗ trợ hiệu quả trong quá trình giám sát thi công và nghiệm thu công trình. Hy vọng với hướng dẫn chi tiết trong bài viết này, bạn có thể tự tin đọc hiểu bản vẽ nhà của mình một cách chính xác và dễ dàng nhất.
