Nằm trong chương trình học autocad 2015 tiếng việt, hôm nay tôi và các bạn cùng nhau bước qua bài số 3 với nội dung Thiết lập mới một bản vẽ để tìm hiểu xem tại sao lại phải thiết lập mới một bản vẽ và ý nghĩa cũng như ứng dụng của việc thiết lập mới có tầm quan trọng thế nào trong một bản vẽ kỹ thuật.
Video hướng dẫn thiết lập mới một bản vẽ
Để dần hoàn thiện kỹ năng vẽ autocad các bạn nên thực hiện bằng cách nhập lệnh tắt trên bàn phí để rèn luyện kỹ năng vẽ ngay từ ban đầu nhằm mục đích tiết kiệm thời gian làm việc sau này. Người xưa có câu “Trăm hay không bằng tay quen” Nên ngay từ bây giờ, các bạn hãy tập thói quen sử dụng lệnh tắt mỗi khi nhập lệnh. Các bạn có thể tham khảo thêm Lệnh tắt trong autocad để mở rộng kho lệnh trong bộ nhớ nhé!
Để thiết lập mới một bản vẽ, chúng ta sử dụng lệnh MVSETUP.
Để vào lệnh, các bạn nhập trên bàn phí lệnh:
– Mvsetup => Enter
– Nhập vào vào N => Enter
Chúng ta chọn hệ đơn vị mét:
– Nhập M => Enter

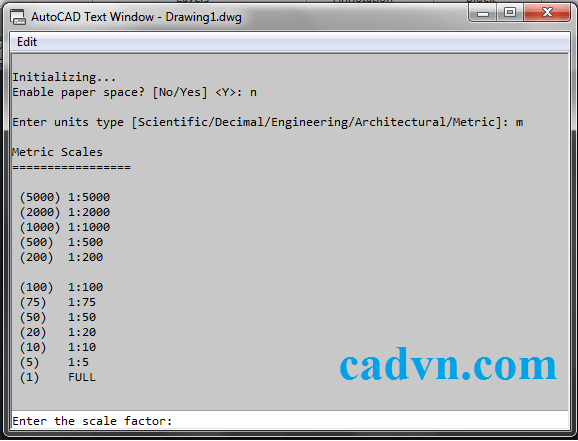

Chúng ta nhập tỷ lệ của bản vẽ:
Tùy chọn tỷ lệ phù hợp với bản vẽ theo bảng dưới.
Nếu muốn chọn chọn tỷ lệ của bản vẽ là 1:100 thì chúng ta nhập vào là:
– 100 => enter
Các bạn nhập vào kích thước của khổ giấy thể hiện bản vẽ.

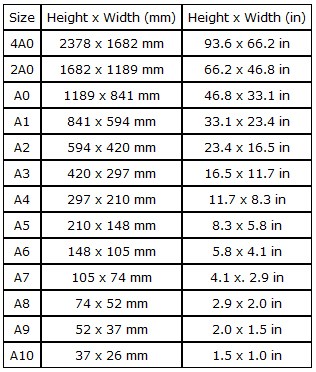

Kích thước khổ giấy
Ở đây tôi chọn khổ giấy A4 nên tôi nhập vào là:
– 297 => enter
– 210 => enter

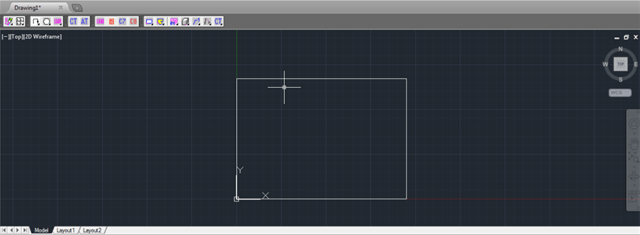

Như vậy kết thúc bài 3 trong seria học autocad 2015 tiếng việt chúng ta đã biết cách thiết lập mới bản vẽ đúng tiêu chuẩn mà hiện nay các công ty vẫn thường dùng. Bây giờ chúng ta cùng nhau bước sang bài tiếp theo để tìm hiều về các sử dụng thanh công cụ Draw giúp chúng ta dựng hình và đối tượng trong cad một cách nhanh nhất.
