Ở những bài học trước trong seria học autocad 2015 tiếng việt chúng ta đã cùng nhau tìm hiểu cách cài đặt phần mềm autocad 2015 và sử dụng thanh công cụ Draw để dựng hình, sử dụng thanh công cụ Modify để hiệu chỉnh đối tượng đối tượng. Và nhiều hướng dẫn khác nhằm thiết lập và làm chủ một bản vẽ với phần mềm đồ họa autocad 2015. Trong bài học hôm nay tôi và các bạn sẽ cùng nhau đi vào tìm hiểu cách soạn văn bản trong autocad 2015 với lệnh Text.
Để gọi bảng quản lý kiểu chữ chúng ta nhập lệnh tắt ST => Enter để gọi hộp thoại Text Style.

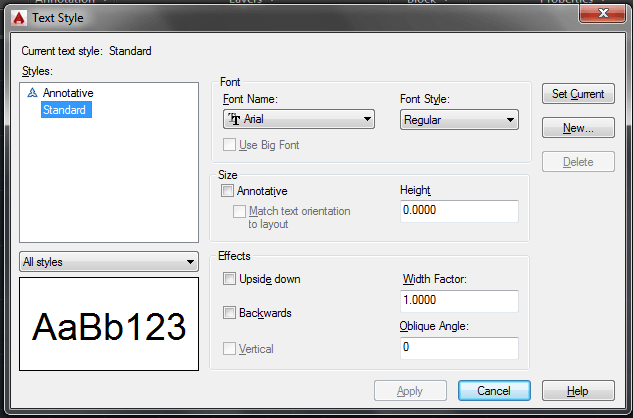

Cửa sổ Text Style hiện lên.
Ý nghĩa những tùy chọn trong cửa sổ Text Style.
· Style: Kiểu chữ. Mặc định là Standard
· Font Name: Kiểu font chữ
· User Big Font: Lựa chọn nhập dấu tiếng việt
· Big Font. Tùy chọn nhập chữ tiếng việt khi đã click chọn User Big Font.
· Size: Cỡ chữ
· Anotative: Lựa chọn để đặt cỡ chữ. Thường không chọn để chúng ta tùy chỉnh cỡ chữ trong khi viết.
· Effects: Hiệu ứng cho chữ
· Upside Down: Chữ lật ngươc trên dưới.
· Backwards: Chữ đọc theo chiều từ phải qua trái
· Vertical: Chữ đọc theo chiều từ trên xuống dưới
· Width Factor: Độ dày chữ
· Oblique Angle: Độ nghiêng của chữ.

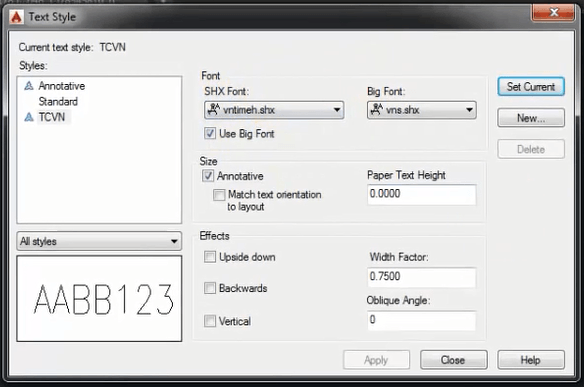

* Thường dùng: Các bạn nên cài đặt theo cửa sổ bên dưới.
Bộ gõ tương thích: TCVN3.
Có hai cách nhập lệnh để ghi văn bản.
Cách 1.
· Text: Nhập dòng chữ đơn.
· Nhập lệnh Text => Enter
· Click chuột chọn điểm cần viết chữ.
· Click kéo chuột chọn độ cao chữ hoặc nhập chiều cao chữ vào rồi nhấn enter hai lần.
· Soạn thảo chữ.
Cách 2:
· MTEXT: Nhập một đoạn văn bản.
· Nhập lệnh tắt: MT => Enter.
· Click chuột trái và kéo khoanh vùng chọn vị trí soạn văn bản
Autocad 2015 sẽ hiện lên hai vùng.
· Vùng một là vùng cho chúng ta soạn thảo văn bản
· Vùng hai trên thanh Ribbon cung cấp cho chúng ta những công cụ để hiệu chỉnh văn bản tương tụ như trong phần mềm Microsoft Word.
