Sau khi vẽ một bản vẽ bất kỳ rồi Dim đầy đủ kích thước xong xuôi nhưng do yêu cầu thay đổi nào đó chúng ta cần phải di chuyển một hoặc nhiều đối tượng ra vị trí khác trong cùng bản vẽ hoặc copy đối tượng sang bản vẽ khác thì đường DIM cũng bị nhảy theo. Có thể đường Dim sẽ dài ra hoặc ngắn lại hoặc cũng có thể bị biến dạng gây khó chịu, làm sai lệch bản vẽ. Thông thường chúng ta không biết phải khắc phục hiện tượng này thế nào cho hết. Nhiều bạn rất hoang mang bởi sau một thời gian dài ngồi vẽ miệt mài chỉ vì một chút chỉnh sửa mà hỏng cả bản vẽ. Thực ra đây không phải là lỗi mà nó là kết quả của vài tùy chọn mà chúng ta thực hiện trong hộp thoại Option mà thôi.

Cách khắc phục lỗi nhảy dim khi di chuyển:

Bước 1:

Tại màn hình làm việc, bạn nhập lệnh OP để gọi hộp thoại Option.

OP => Enter

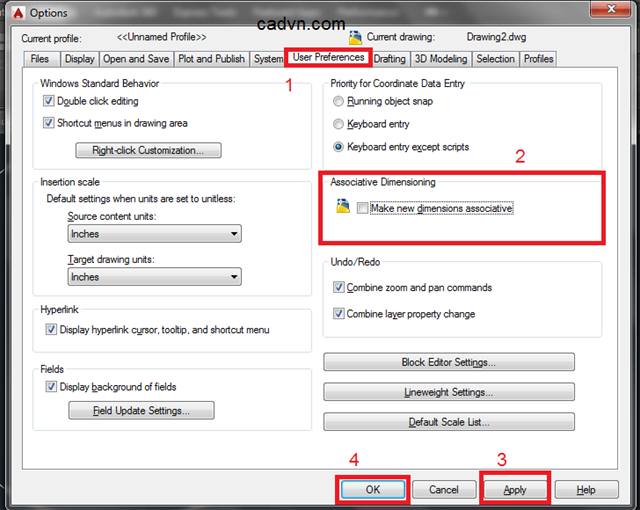

Hộp thoại Option hiện lên

Bạn click chọn thẻ User Preferences

Tại khung Associative Dimensionning Click bỏ dấu trong thanh Make new dimensions associative



Bước 2:

Sau khi cài đặt trong hộp thoại Option xong chúng ta cần lựa chọn một trong 3 cài đặt với biến Dimassoc

Các đối tượng kích thước trên bản vẽ hiện đang bị chi phối bởi biến Dimassoc

Nhập lệnh: Dimassoc => Enter

·         Nhập: 0 => Tạo kích thước ở dạng bị phân rã (Exploded)

·         Nhập: 1 => Tạo kích thước nhưng không liên kết với đối tượng được chọn

·         Nhập: 2 => Tạo kích thước liên kết với đối tượng được chọn (Hiện đang bị cái này chi phối nên gây ra Lỗi nhảy dim khi di chuyển)

Ở đây chúng ta cần sử dụng biến bằng 1.

Bước 3:

Những kích thước được tạo ra trước khi sử dụng những cài đặt này sẽ vẫn bị liên kết với các đối tượng, để loại bỏ vấn đế này triệt để cần phải sử dụng đến lệnh DDA và chọn tất cả đối tượng kích thước có trong bản vẽ rồi nhấn Enter.

·         Tại màn hình làm việc nhập lệnh tắt:

·         DDA => Enter

·         Quét chọn tất cả các đối tượng kích thước có trong bản vẽ

·         Enter

Chúc bạn thành công!
