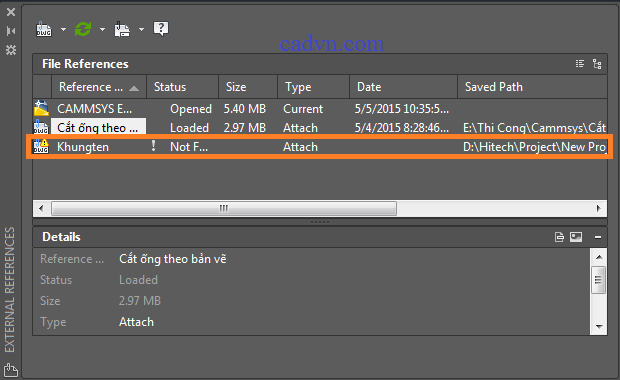

Khi mở bản vẽ chính ra chúng ta thấy lỗi file xref, biểu hiện của lỗi là thông báo dấu chấm than (!) màu vàng bên phải cạnh tên của file xref. Tại mục Status có cảnh báo dấu chấm than (!) và thông báo lỗi Not Found.
Nguyên nhân dẫn tới lỗi file xref:
Lỗi này là do file xref đã bị di chuyển tới vị trí khác trên ổ lưu nên bản vẽ chính không tìm thấy file xref theo đường dẫn cũ mà bạn đã attatch vào.
Xem thêm cách Attatch xref vào bản vẽ chính tại bài viết hướng dẫn Sử dụng lệnh Xref trong autocad.
Cách khắc phục lỗi file xref:
Tại vùng File Reference click chọn file xref bị lỗi.

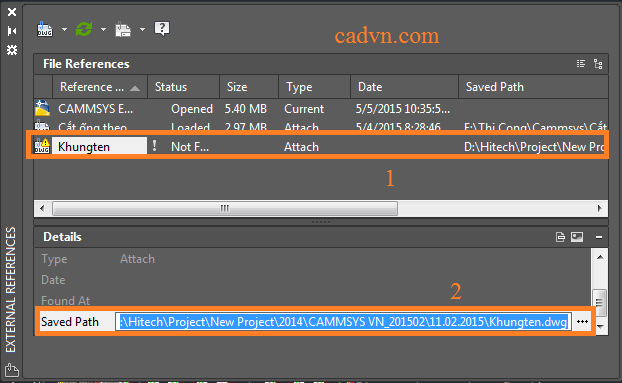

Tại vùng Details, click chọn vào mục Saved Path có biểu tượng … như hình dưới đây.

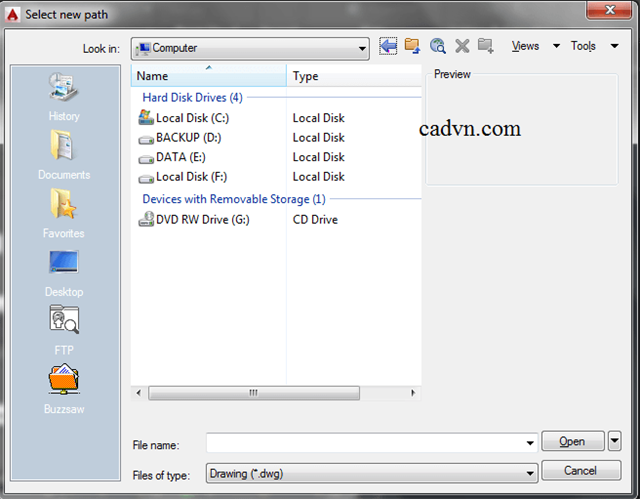

Tìm lại đường dẫn đã bị thay đổi bằng cách chọn My computer/chọn ở lưu/ chọn vị trí lưu (vị trí mới) chứ file xref/click chọn file xref.
Sau đó click Open để cập nhật lại file xref cho bản vẽ chính.
Sau khi cập nhật lại đường dẫn mới tới file xref thì thông báo lỗi sẽ tự động mất đi.

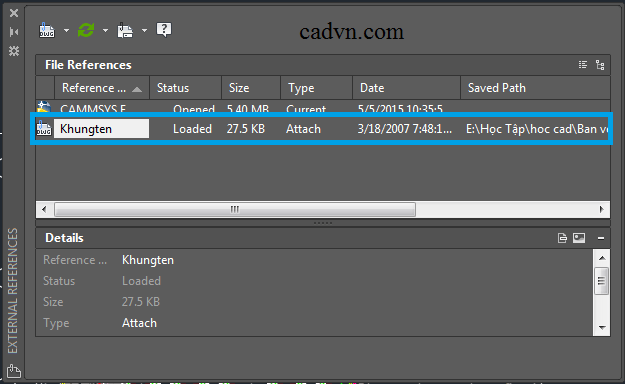

Trong cửa sổ EXTERNAL REFERENCES sẽ hết báo lỗi file xref như hình trên.
