Hiệu chỉnh Block là làm thay đổi cấu trúc của block đó theo ý muốn của người vẽ. Thông thường, để chỉnh sửa được block chúng ta thường hay phá block đó ra rồi mới chỉnh sửa mà không biết autcad có hỗ trợ lệnh để chúng ta hiệu chỉnh.
Để hiệu chỉnh block chúng ta làm như sau:
· Click chọn block cần hiệu chỉnh

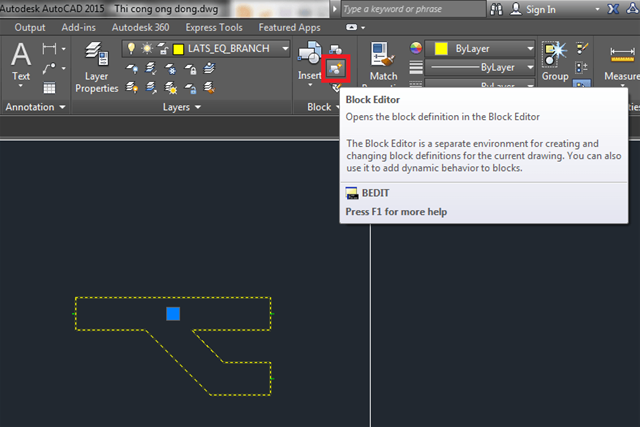

· Tiếp theo Click vào tùy chọn Edit trên rải ribbon

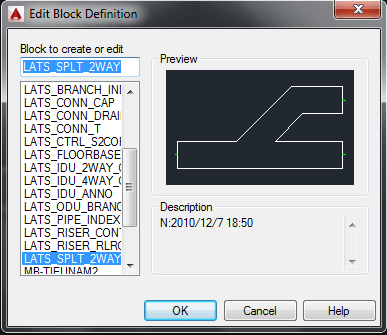

· Một cửa sổ hiện lên xác nhận lựa chọn Block
· Click OK để chấp nhận

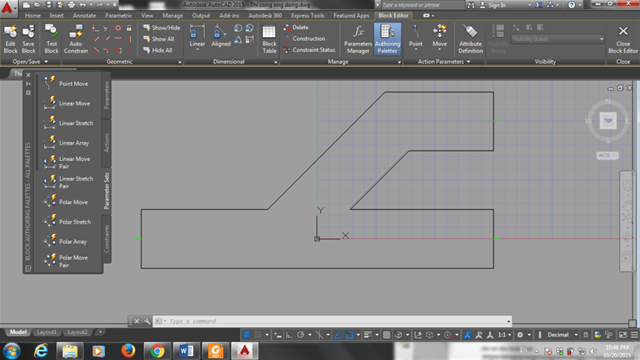

· Trình hiệu chỉnh block hiện lên trên rải ribbon và màn hình làm việc như hình dưới
· Tiến hành chỉnh sửa đối tượng theo ý muốn, sau khi chỉnh sửa xong click vào biểu tượng “Close Block Editor” để đóng trình hiệu chỉnh block cad lại.
· Autocad sẽ hỏi có lưu lại thay dổi không, bạn click chọn Save the change to…” để lưu lại.
· Xem thêm: Hướng dẫn tạo Block
Nội dung trong bài viết này chỉ dừng lại ở hướng dẫn ông cụ cho bạn hiệu chỉnh, còn việc hiệu chỉnh như thế nào, hiệu chỉnh làm sao để có block ưng ý thì tôi không đề cập tới bởi phạm trù block rất rộng. Trong một bài viết không thể hướng dẫn chi tiết cách hiệu chỉnh từng loại block được nên việc đó bạn nên tự làm để đạt kết quả tốt nhất.
