Tỷ lệ bản vẽ trong khung layout là một phần rất quan trọng mà bạn cần phải nắm được nếu muốn làm chủ layout trong autocad. Nối tiếp bài viết giới thiệu về layout và một số lệnh tắt cần biết, trong bài này tôi sẽ chỉ rõ cho bạn biết với khung bản vẽ ở khổ giấy nào thì đặt tỷ lệ là bao nhiêu, cỡ chữ bao chừng nào là đủ.

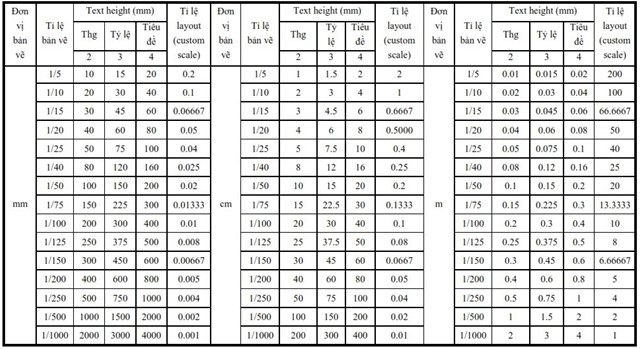

Tỷ lệ bản vẽ trong khung layout (KHUNG BV A3)

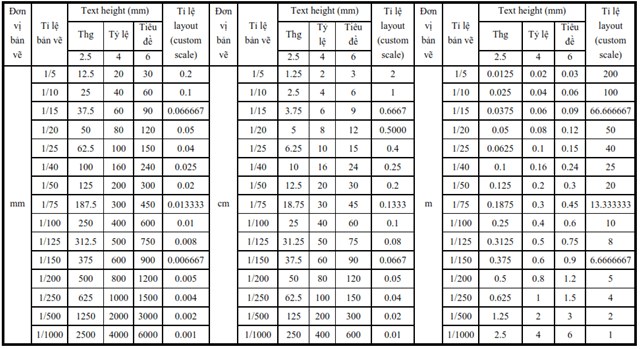

Tỷ lệ bản vẽ trong khung layout (KHUNG BV A1)

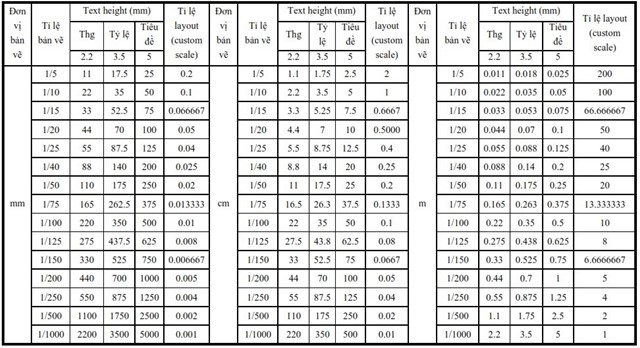

Tỷ lệ bản vẽ trong khung layout (KHUNG BV A2)
Để đơn giản, ta có cách nhớ như sau:
– Nếu bản vẽ có đơn vị cm: Giả sử tỷ lệ cần hiển thị của Viewport là m thì giá trị trong Custom Scale: n = 10/m
– Nếu bản vẽ có đơn vị m: Giả sử tỷ lệ cần hiển thị của Viewport là m thì giá trị trong Custom Scale: n = 1000/m
– Nếu bản vẽ có đơn vị mm: Giả sử tỷ lệ cần hiển thị của Viewport là m thì giá trị trong Custom Scale: n = 1/m
Cách 2: Thực hiện lệnh MS để vào MS trong PS, sau dó đánh lệnh Zoom
Command : zoom
Specify corner of window, enter a scale factor (nX or nXP), or[All/Center/Dynamic/Extents/Previous/Scale/Window/Object] <real time>: Ta đánh nXP. Trong đó: n là giá trị custom Scale trong các bảng trên.
Ví dụ: Với đơn vị bản vẽ cm, ta muốn tỉ lệ của Viewport là 1/50 thì giá trị: n = 0.2
Trên đây là tất cả nội dùng bạn cần nằm về tỷ lệ bản vẽ khung nhìn layout mà chúng ta phải sử dụng tới khi dùng layout trong autocad.
