Sử dụng lisp In bản vẽ hàng loạt trong Autocad
Vấn đề in ấn và xuất bản bản vẽ Autocad là một vấn đề nan giải, mất nhiều thời gian đối với những KTS cad man. Nay kiến trúc 360 xin giới thiệu đến các bạn lisp INBV in bản vẽ hàng loạt chỉ trong 1 vài động tác nhỏ.
Cái này dùng cho đời CAD từ 2004 trở lên do vậy bạn dùng autocad cao hơn thì vẫn sử dụng được bình thường. Mình xin hướng dẫn bạn như sau:
Bước 1: Sau khi đã mở bản vẽ, đặt khung bản vẽ là 1 block chuẩn nằm theo phương ngang, có điểm trèn là góc trái dưới.
Bước 2: Dùng lệnh AP rồi copy file inbv.lsp vào và load lisp đó sử dụng.

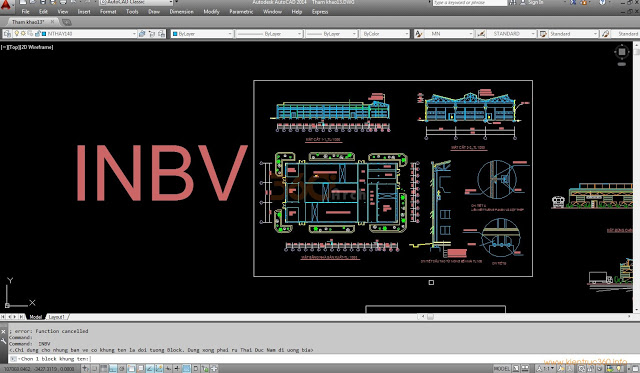

Bước 3: Gõ lệnh INBV sau đó làm theo hướng dẫn của lisp là được. Khi đó tất cả các khung block nào có tên do bạn chọn sẽ được in ra. Bây giờ bạn chỉ ngồi chờ ở đầu máy in chờ nó xuất bản hàng loạt bản vẽ ra rồi sắp xếp lại đóng quyển là xong.
*** Lưu ý: Có một số bản vẽ sẽ không in được, có thẻ là do khung bản vẽ Block bị lỗi hoặc 1 đối tượng nào đó có trong bản vẽ bị lỗi. Để tránh tình trạng in ra 1 loạt bản vẽ lỗi các bạn nên in test trước 1 vài bản rồi hãy in hàng loạt.
Chúc các bạn thành công!
Để sử dụng lisp vui lòng download file inbv.lsp theo đường dẫn sau: https://goo.gl/JnJH04
