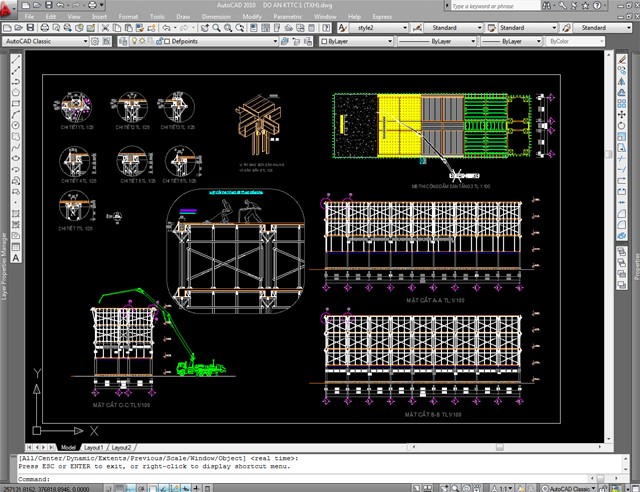

Các bạn đang làm đồ án với rất nhiều chỉ tiết đã được các bạn khổ công vẽ ra hoặc khổ công edit và tính toán, và khi trình bày các phần vẽ này vào khung tên hẳn nhiên anh em sẽ phải di chuyển các phần vẽ này sao cho hợp lý nhất, cân đối nhất. mình có một bản vẽ như sau:
Đây là một dạng bản vẽ đồ án rất quen thuốc với các bạn, giả sử bây giờ mình muốn di chuyển một hình ở góc trí gồm có phần hình thi công và cái xe bơm kía
Tất nhiên để di chuyển bạn phải chọn toàn bộ đối tượng để dịch sang, dịnh lên hoặc xuống cho bản vẽ được đẹp hơn, và vô tình điều này làm bạn mất khá nhiều thời gian, và khi thêm hình mới, không gian bị trật trội các bạn lại phải chọn lại...mất thời gian tiếp. vậy cách để chỉ chọn như vậy một lần và lần sau khi di chuyển các bạn chỉ cần pick một điểm là chọn hết được các đối tượng đó là chúng ta gom nhóm chúng lại...Dùng lệnh Group. lệnh tắt là G.

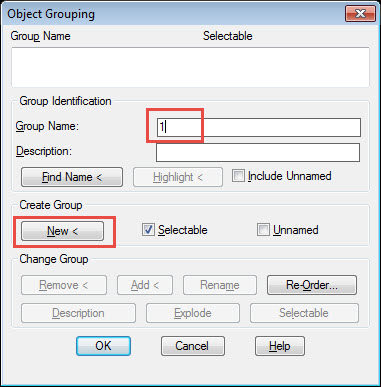

Trước tiên các bạn đánh G và nó sẽ hiện lên một cái bảng:
Đầu tiên các bạn chọn tên của Group, tiếp đến các bạn nhấn New để bắt đầu tạo một nhóm mới, các bạn chọn tất cả cá phần mà các bạn muốn nó thành một nhóm:

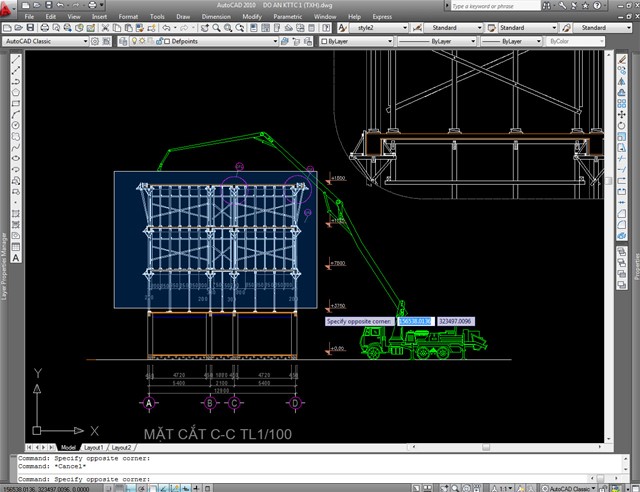

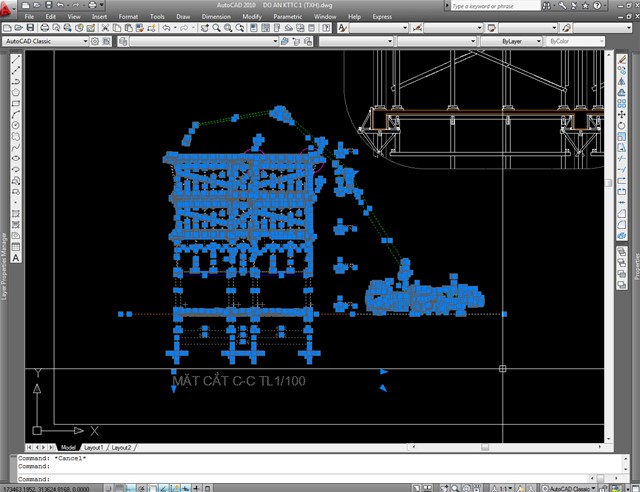

chọn lần lượt các phần hình, phần dim, text và các phần kèm theo:

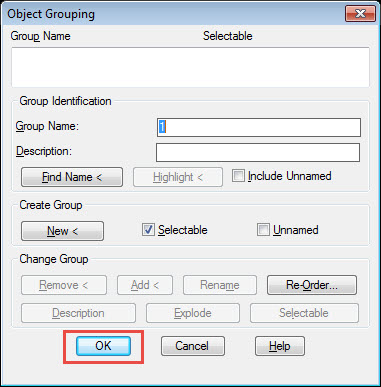

Tiếp theo các bạn nhấn enter hoặc phím cách kết thúc việc chọn đối tượng và nhấn để kết thúc việc tạo một nhóm đối tượng:

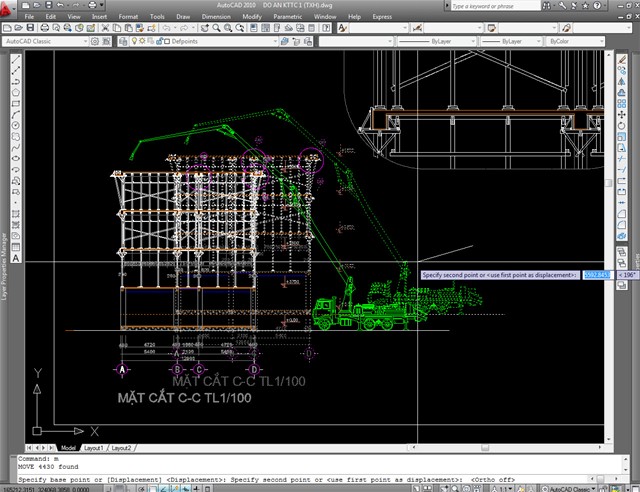

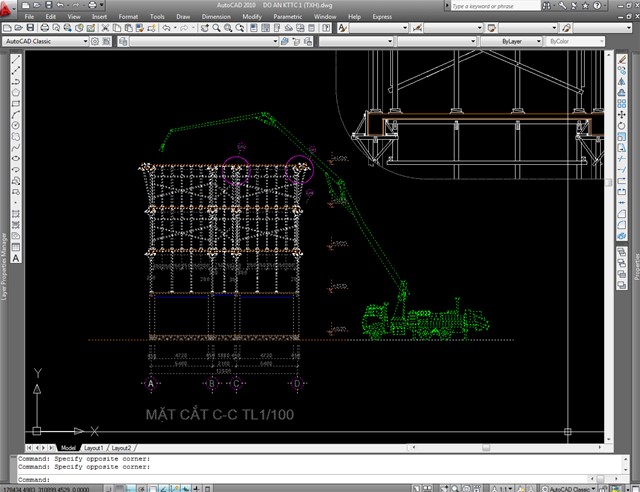

Bây giờ khi các bạn muốn di chuyển phần vẽ vừa rồi các bạn chỉ cần pick vào phần ấy và di chuyển theo ý của các bạn:
Đối với dạng Group này các bạn vẫn có thể chỉnh sửa ngay ở phía bên ngoài mồi trường vẽ nó khác với block là các bạn tạo khối và chỉnh sửa trong mội trường block, để chỉnh sửa được dễ dàng hơn nữa các bạn có thể sử dụng tổ hợp phím Ctrl+Shift+A để tắt và mở dạng hiển thị cho Group.
Trong bảng setting của lênh Group còn rất nhiều sự lựa chọn khác nữa cho các bạn hiệu chỉnh nhóm đối tượng các bạn có thể thêm hoặc bớt các đối tượng trong nhóm hay xoa nhớm đã tạo, cái đấy các bạn tự tìm hiểu và khám phá thêm.
OK! chúng ta vừa cùng nhau tìm hiểu thêm một lệnh hay nữa của autocad, và đây là phần video hướng dấn dành cho các bạn:
https://www.youtube.com/watch?v=a_x5w4wSb3M
