Tạo Block để biến nhóm đối tượng cấu thành một đối tượng trở thành một đối tượng duy nhất.
Ưu điểm của Block:
· Quản lý và thống kê dễ dàng
· Tránh nhầm lẫn trong khi thao tác
· Chèn đối tượng block vào bản vẽ một cách dễ dàng
· Chỉnh sửa cùng lúc nhiều đối tượng thuộc một Block
· Giảm nhẹ file bản vẽ nếu sử dụng Block đối tượng để chèn…
Để tạo Block chúng ta dùng lệnh Block
· Lệnh tắt là B.
· Nhập lệnh B => Enter

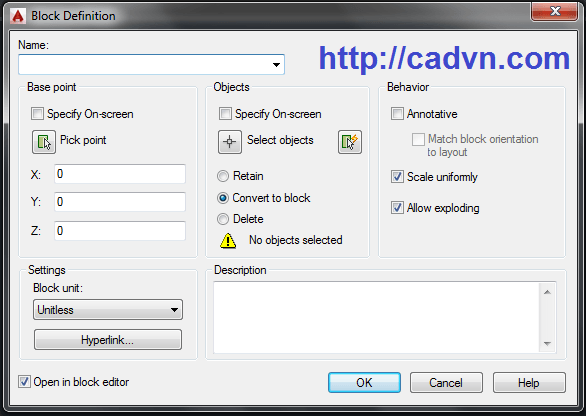

Cửa sổ Block Definition hiện lên.
· Thẻ Name: Nhập tên của block mà bạn muốn tạo
· Thẻ Base point: Điểm chèn gốc
· Lựa chọn Pick point để Pick trực tiếp lên đối tượng để lựa chọn điểm chèn gốc
· Thẻ Objects: Đối tượng
· Lựa chọn Select Object: Để lựa chọn đối tượng bằng cách quét chọn đối tượng
· Thẻ Behavior:
· Lựa chọn Annotative: Lựa chọn Block hỗ trợ sang Layout.
· Lựa chọn Allow exploding: Cho phép phá khối Bock khi cần
· Thẻ Setting:
· Mục Bock Unit: Lựa chọn đơn vị cho Block
· Mục Open in block editor: Cho phép mở cửa sửa đối tượng Block.
Trong Autocad còn có loại Block khác gọi là Block attribute. Tính chất và cách thức tạo Block attribute khác với kiểu Block mà bạn được hướng dẫn phía trên.
