đường thẳng có góc nghiêng với một đường thẳng bất kỳ.

Thông thường, trong autocad chúng ta hay vẽ đường thẳng nghiêng với phương X một góc có gia số cho trước. Nhưng khi chúng ta muốn vẽ một đường thẳng có góc nghiêng tương tự với một đường thẳng đang nằm nghiêng một bóc bất kỳ thì chúng ta lại gặp khó khăn.

Vậy autocad có cho chúng ta công cụ để vẽ như ý muốn hay không, hay lại phải dùng tới lisp?

Thực tế thì autocad 2015 có hỗ trợ chúng ta chức năng này, có điều chúng ta chưa biết cách cài đặt để gọi chức năng này mà thôi.

Vậy để gọi chức năng vẽ đường thẳng có góc nghiêng với đường thẳng bất kỳ thì chúng ta làm thế nào?
Chúng ta sử dụng lệnh DS để mở hộp thoại Drafting setting.
Nhập lệnh DS => Enter

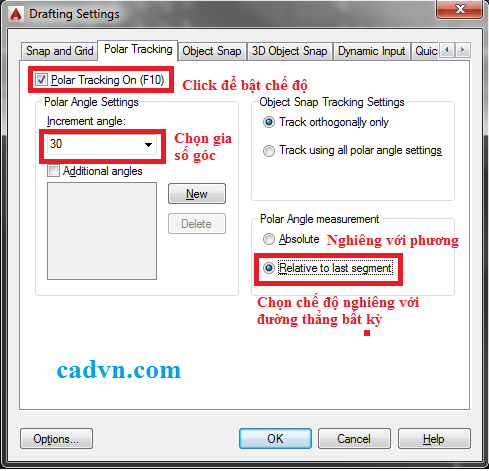

Hộp thoại Drafting setting hiện lên.

·         Trong hộp thoại Drafting setting chọn thẻ Polar Tracking on (F10). Chúng ta có thể sử dụng lệnh tắt F10để bật chế độ đường dẫn hướng này nhé.

·         Additional angle Settings.
– Additional angle: Chọn gia số góc.

·         Additional angle measurement: Lựa chọn tạo góc nghiêng với đường thẳng cho trước.
– Absolute: Theo phương nằm ngang
– Relative to last segment: Theo phương bất kỳ.

Click OK để xác nhận cài đặt và đóng hộp thoại.
Trên đây là hướng dẫn vẽ đường thẳng có góc nghiêng với đường thẳng bất kỳ. Autocad còn rất nhiều những cài đặt và thủ thuật hay giúp chúng ta tiết kiệm thời gian mà lại đạt được hiệu quả công việc.
Mọi ý kiến thắc mắc cũng như góp ý các bạn phản hồi lại trong phần comment nhé!
