Nếu bạn không phải là người trong ngành, chắc chắn bạn sẽ thắc mắc không biết bản vẽ xây dựng là gì. Bản vẽ xây dựng là một tổ hợp mặt bằng, mặt bên, mặt đứng và mặt cắt của các vật thể trong công trình. Hay nói cách khác theo chuyên ngành đó là bản vẽ mà người thiết kế minh họa lại bằng các ký hiệu bản vẽ theo tiêu chuẩn xây dựng Việt Nam.
Do đó, trong bài viết này, Filethietke.vn sẽ hướng dẫn quý gia chủ các bước cơ bản nhất để đọc hiểu bộ bản vẽ thiết kế xây dựng.
I. Các bước đọc bản vẽ xây dựng

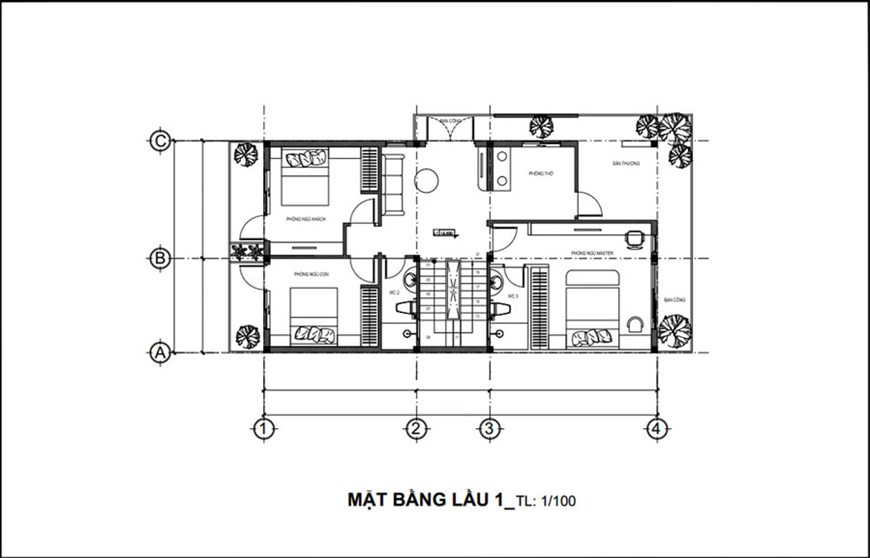

1. Đọc bản vẽ mặt bằng
Mục đích: Hình dung sự phân chia không gian trong nhà, sự liên kết giữa các khu vực công năng như phòng khách, bếp, phòng ngủ, cầu thang…

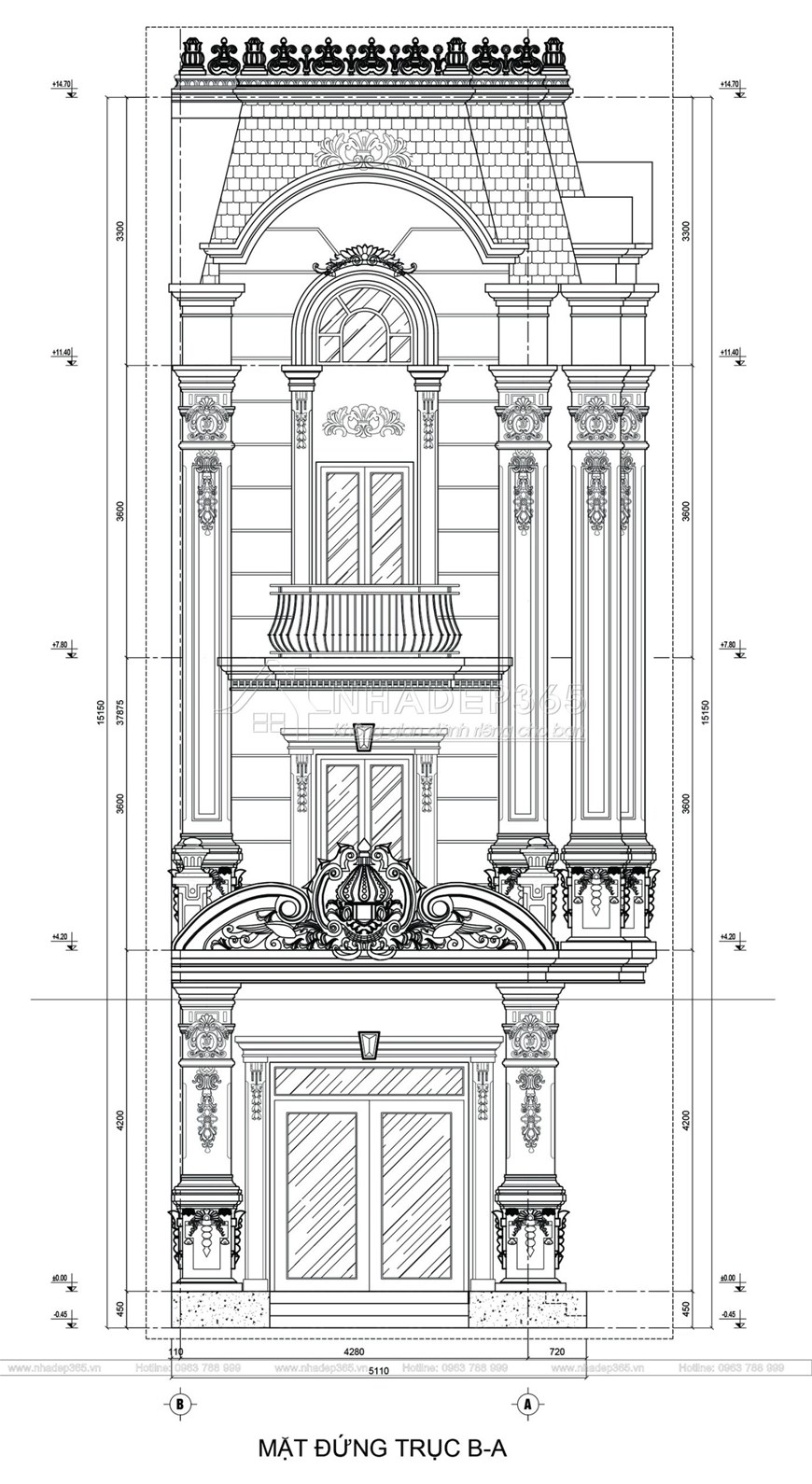

2. Đọc bản vẽ mặt đứng
Mục đích: Có cái nhìn tổng quan về hình dáng kiến trúc bên ngoài của công trình.
3. Đọc bản vẽ mặt cắt
Mục đích: Hình dung không gian mỗi tầng cùng sự liên kết của các khu chức năng giữa các tầng.

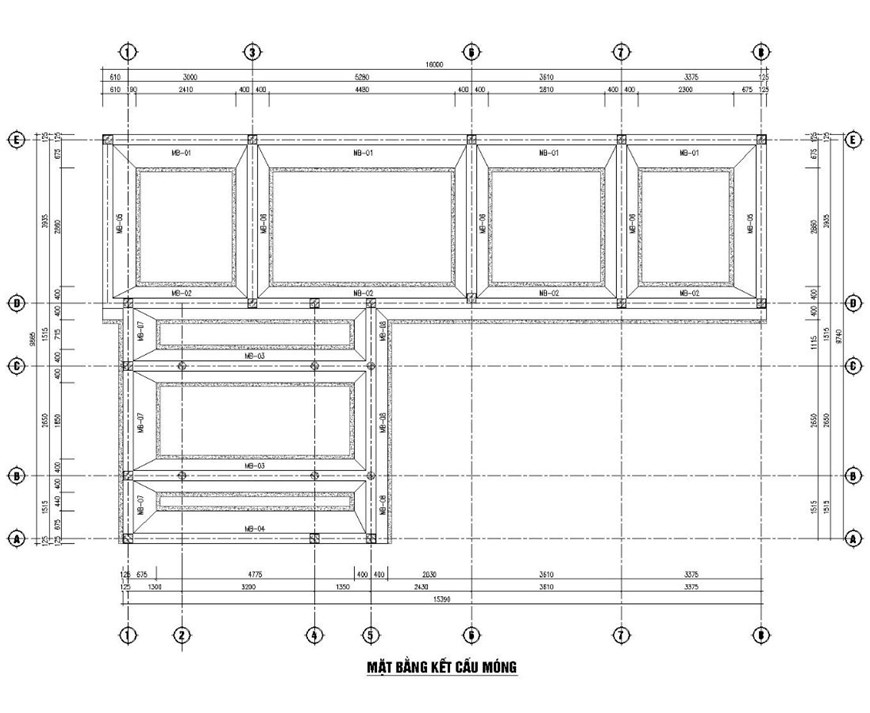

4. Đọc bản vẽ kết cấu
Mục đích: Hiểu rõ các thông số kỹ thuật, kết cấu của nhà như cầu thang, cột, dầm sàn…
II. Các ký hiệu thường gặp trên bản vẽ xây dựng

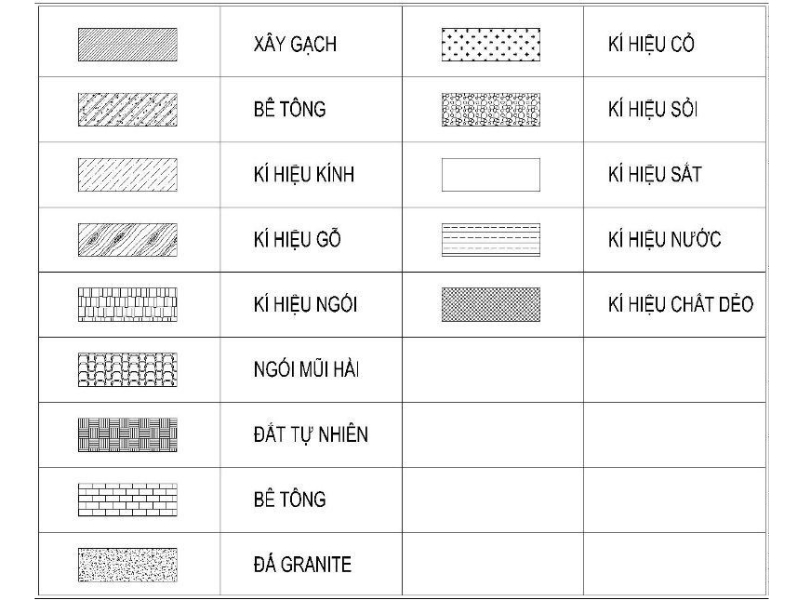

1. Ký hiệu vật liệu
2. Ký hiệu viết tắt

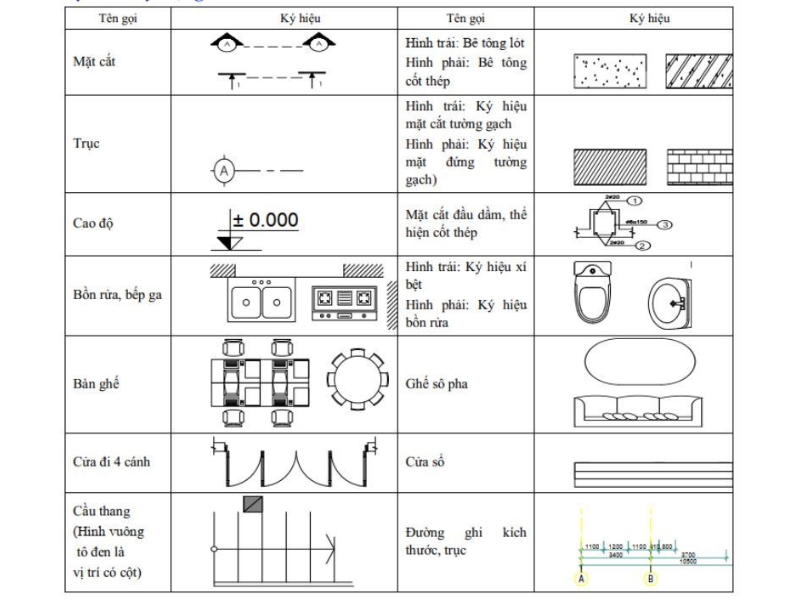

3. Ký hiệu bản vẽ nội thất

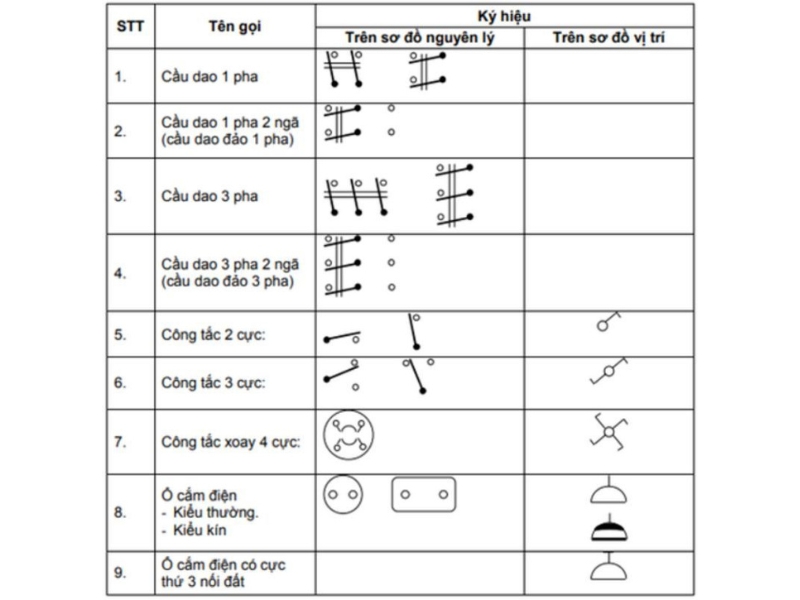

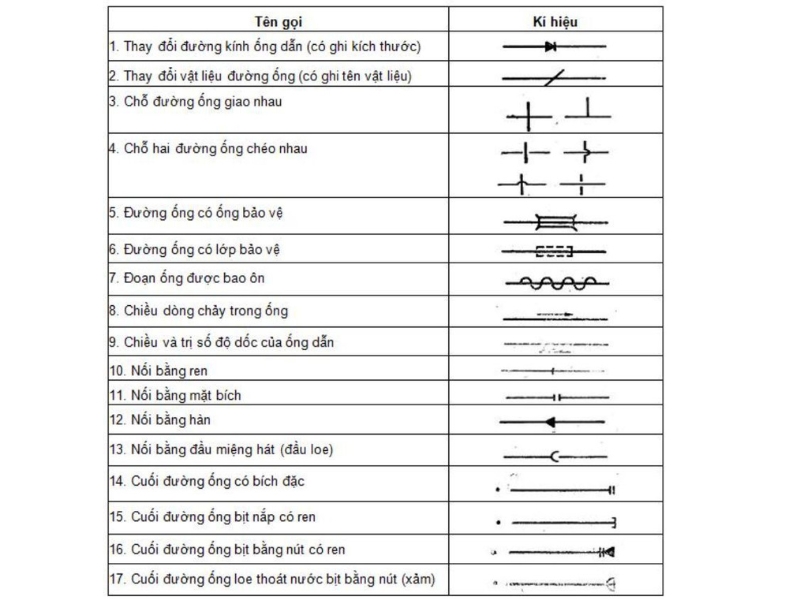

4. Ký hiệu trong bản vẽ xây dựng điện và nước
Qua những nội dung của bàn viết hôm nay, gia chủ đã nắm được cách đọc bản vẽ nhà một cách hiệu quả nhất. Nếu vẫn còn băn khoăn, thắc mắc, bạn đọc hãy liên hệ với Filethietke.vn để được tư vấn kỹ hơn nhé.
