Phần I. Cài đặt giao diện.
Giao diện AutoCAD nó cũng ảnh hưởng tới việc chúng ta vẽ, nếu nó dễ nhìn thì chúng ta có hứng thú hơn và tập trung vẽ tốt. Thường thì giao diện mặc định của AtoCAD 2D hay 3D thường màu trắng hay xám nhạt , cảm thấy hơi khó nhìn, vì thế bài này hướng dẫn các bạn chỉnh một vài thông số cơ bản, bạn nào biết rồi thì có thể không cần xem nhé.

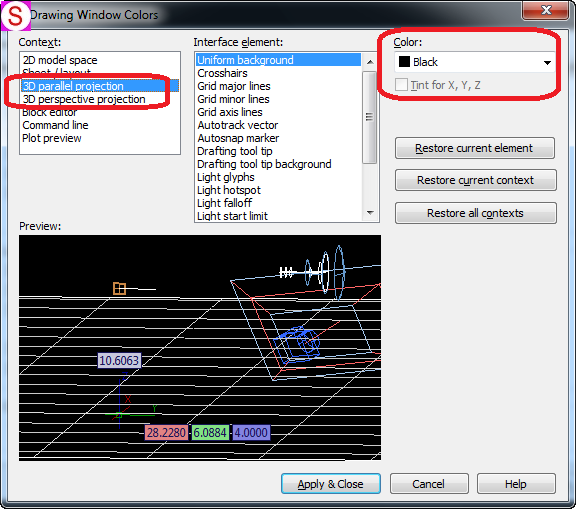

Nếu như AuoCAD 2007 giao diện model sẽ là màu trắng nhạt, các bản cao hơn thì xám hoặc đen xám, nhưng ở đây muốn chỉnh về màu đen hay vẽ. Các bạn gõ lệnh op. Sau đó các bạn chọn mục Display →Colors… Các bạn chon 2 mục 3D parrallel projection và 3D perspective projection nhìn sang mục color chuyển chúng thành màu đen ( Black) sau đó bấm Apply & Close để kết thúc.
Dưới là ảnh minh họa.
Lưu ý bản CAD 2007 vẽ 3D sẽ khó hơn so với các bản về sau ( 2D dùng vẫn chất) , khuyên dùng AutoCAD 2010 trở đi để vẽ 3D.
Phần II. Các lệnh vẽ AutoCAD 3D.
1. Box : Hộp chữ nhật.
2. Cylinder : Trụ.
3. Cone : Nón.
4. Sphere : Hình cầu.
5. Pyramid : Khối đa giác đa mặt (giống dạng Kim tự tháp).
6. Wedge : Nêm.
7. Torus : Bánh xe.
8. Extrude : Tạo đối tượng 3D từ mặt phẳng 2D.
9. Loft : Tạo đôi tượng 3D từ 2 mặt phẳng khác nhau.
10. Sweep : Hình ngoằn nghèo.
11. Polysolid : Vẽ polyline với mặt cắt ngang HCN.
12. Pressful : Kéo dãn đối tượng 3D
13. Smooth Object : Tạo mặt ráp cho đối tượng.
14. Smooth more : Đánh bóng đối tượng.
15. Smooth less : Tăng độ nhám bề mặt đối tượng.
16. Meshrefine : Tăng độ dày lưới.
17. Union : Hợp khối.
18. Subtract : Trừ khối .
19. Intersect : Giao khối ( lấy phần giao ).
20. Interfere : Xem trước phần giao giữa 2 vật thể.
21. Rotate3D : Xoay góc 3D.
22. Mirror3D : Đối xứng 3D.
