- Tủ điện cấp nguồn cho tòa nhà 26 tầng cấp nguồn cho tất cả hệ thống công suất trạm 1600 KVA
Bản vẽ thiết kế tủ điện MSB gồm:

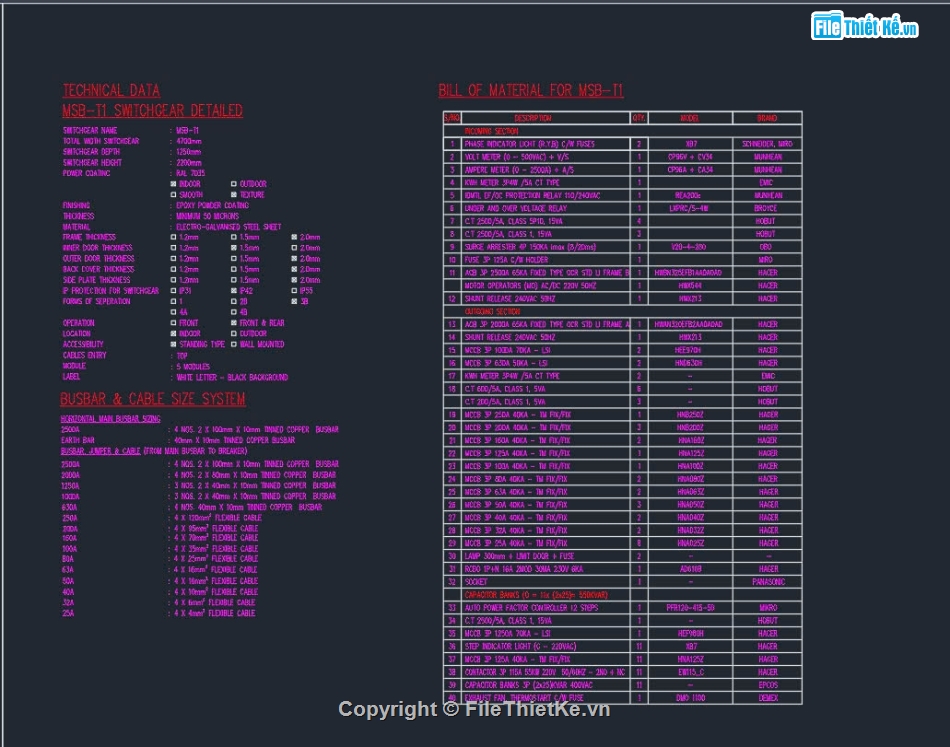

+ Thông tin kỹ thuật tủ điện

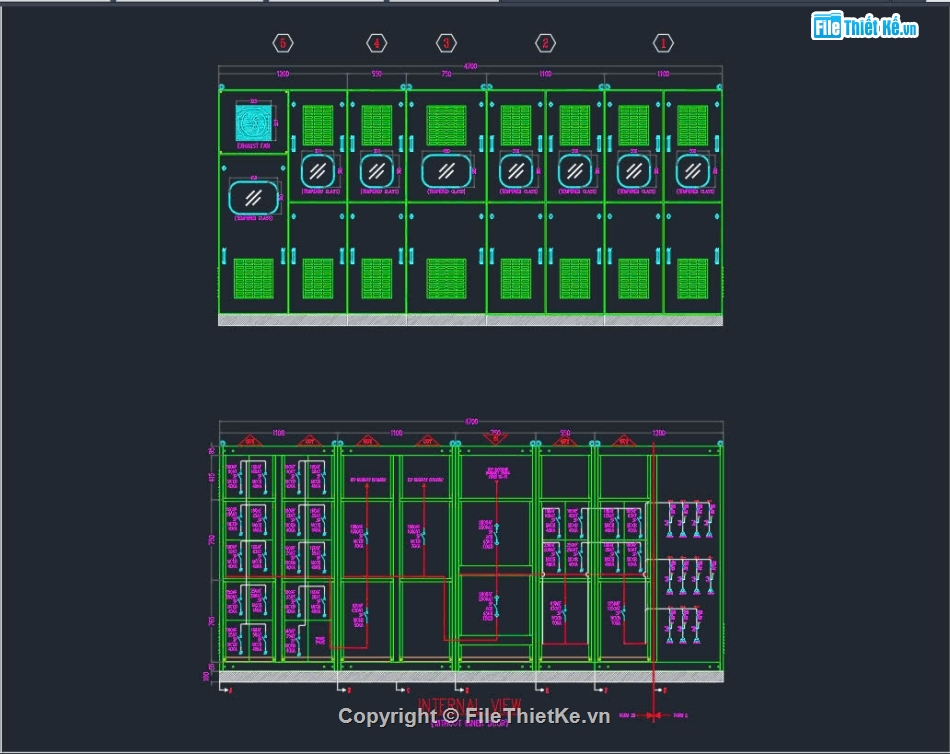

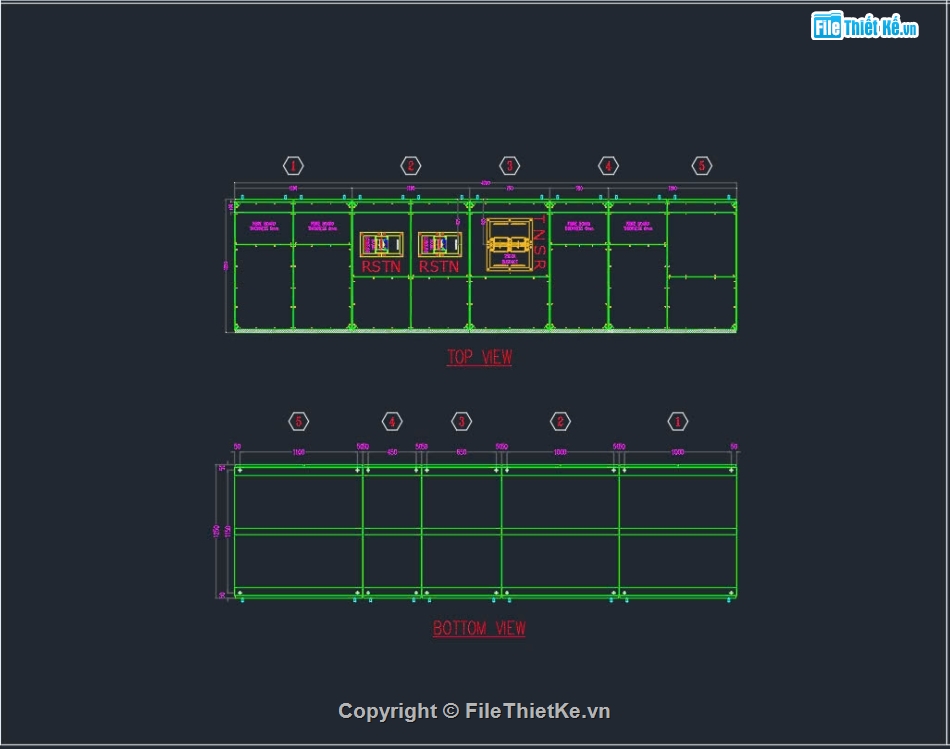

+ Bản vẽ thiết kế vỏ tủ
+ Bản vẽ bố trí thiết bị lắp đặt Busbar

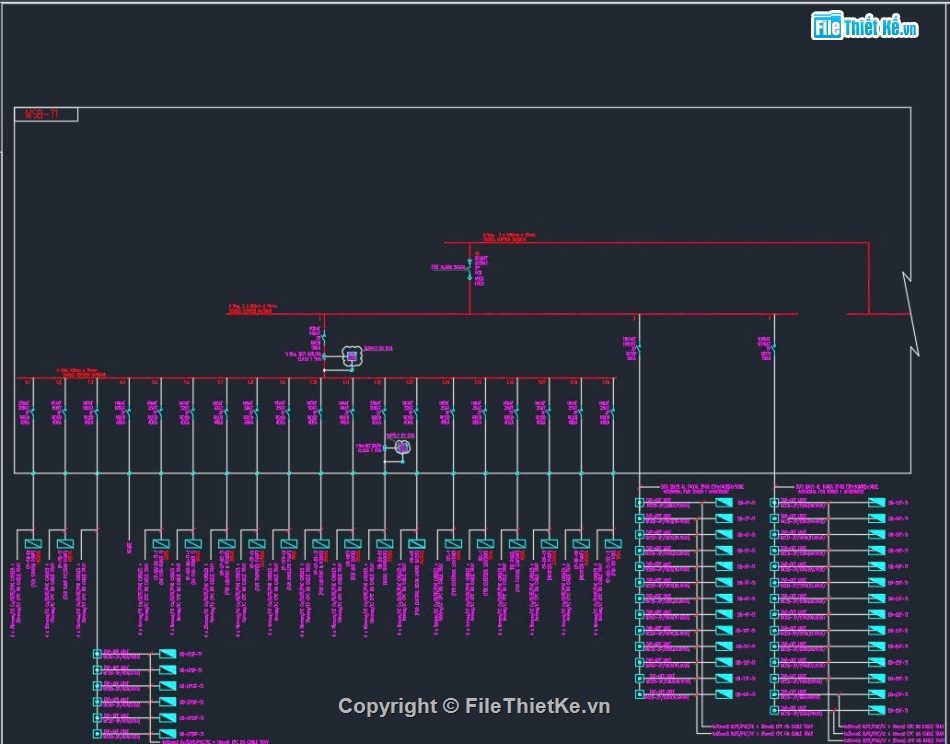

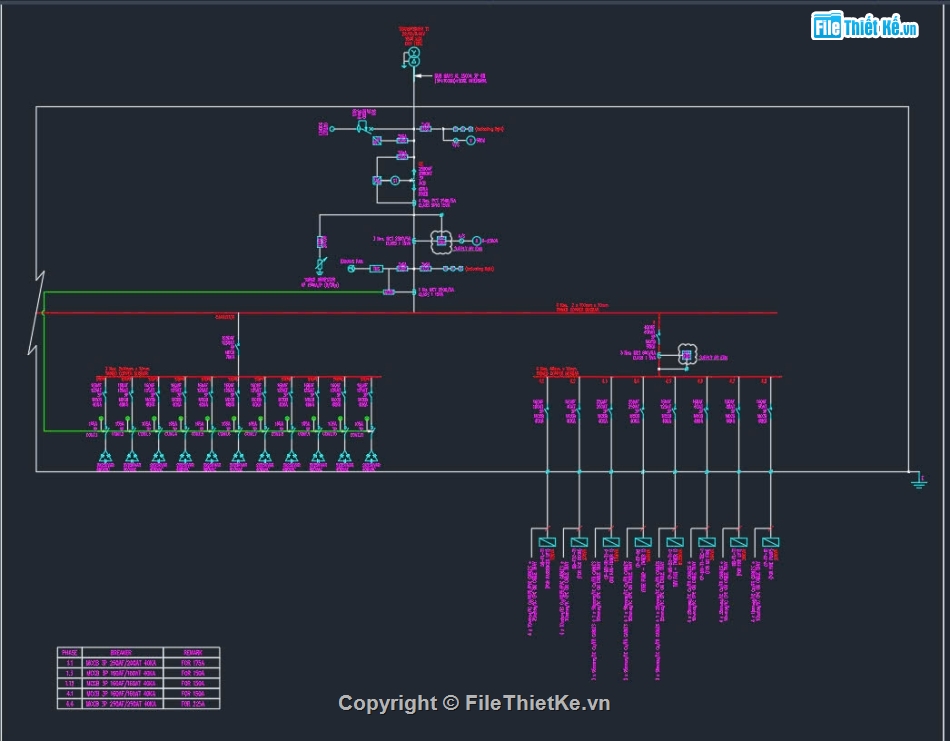

+ Sơ đồ nguyên lý hệ thống

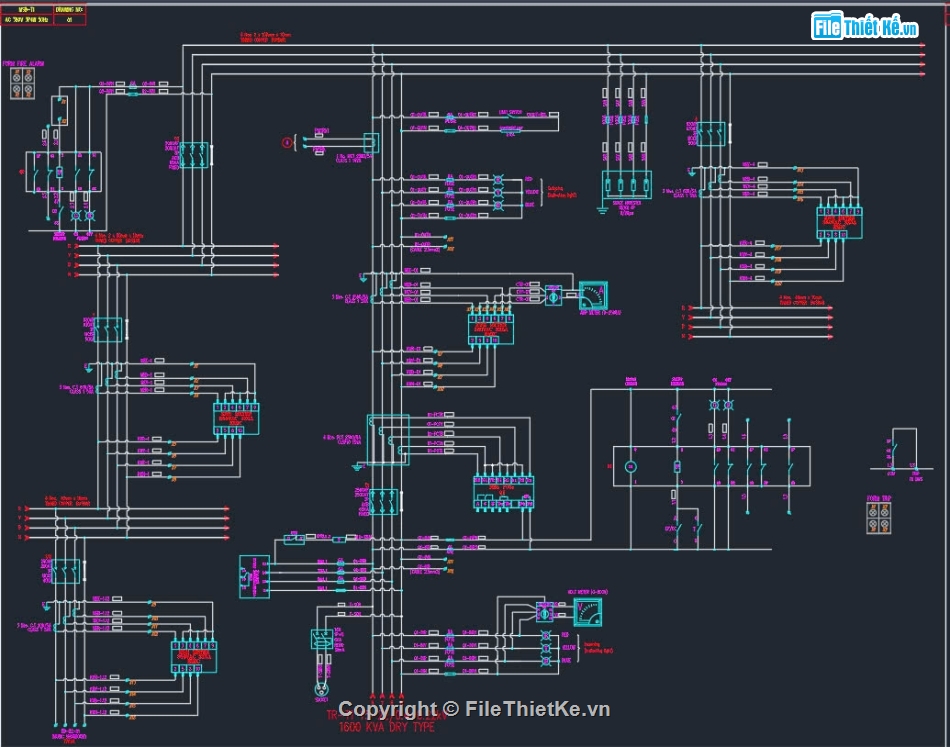

+ Sơ đồ đấu nối các thiết bị
Tủ điện được thiết kế theo tiêu chuẩn đáp ứng các thông số, tiêu chuẩn về kỹ thuật trong công nghiệp .
+ Tủ điện được thiết kế liên động với hệ thống báo cháy, đóng cắt nguồn tự động kết nối hệ thống BMS
Tủ điện thiết kế tích hợp các hệ thống bảo vệ mất pha thấp áp quá áp , quá dòng và dòng rò
- Tủ điện MSB, gồm có 5 ngăn (Module) và được thiết kế lắp đặt ngay sau trạm biến áp 22kV/0.4kV (Tranformer). Chức năng đóng cắt tổng các nguồn phân phối trong hệ thống mạng điện của tòa nhà
- Hệ thống bù tự động 11 cấp được tích hợp vào tủ với 22 tụ bù dung lượng mỗi tụ bù 25KVAR
Thông số kỹ thuật:
+ Dòng điện định mức 2500A
+ Công suất trạm = 1600KVA
+ Hệ số động thời = 0.7
+ Hiệu suất = 0.8
+ Form tủ 3B
+ IP42
