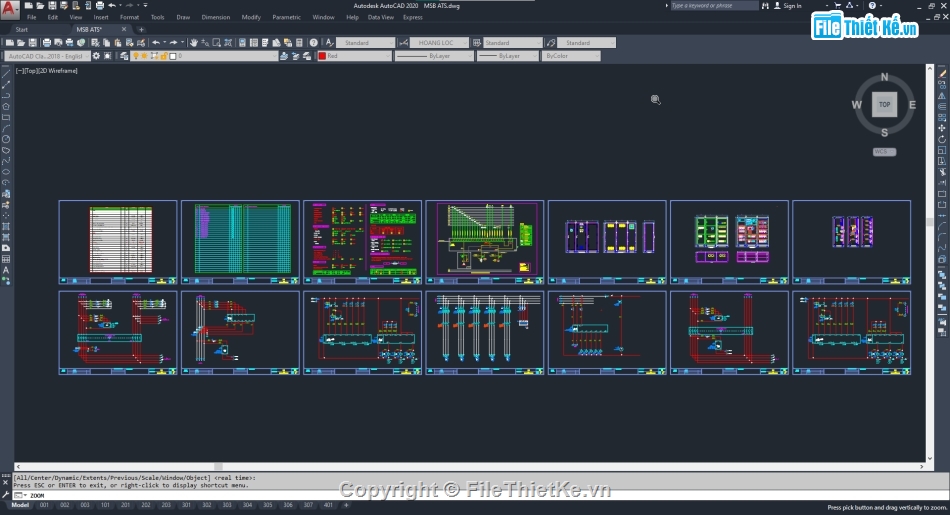

Bản vẽ thiết kế tủ điện MSB gồm:
+ Thông tin kỹ thuật tủ điện

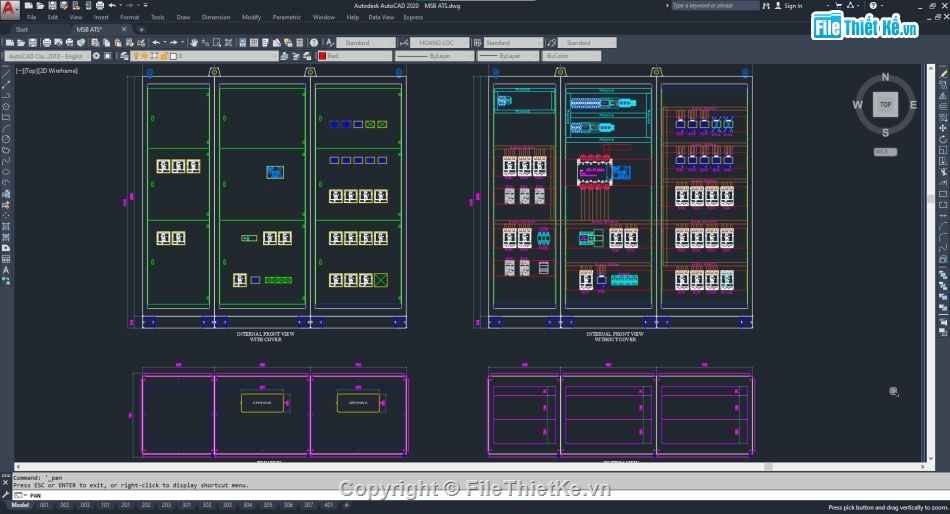

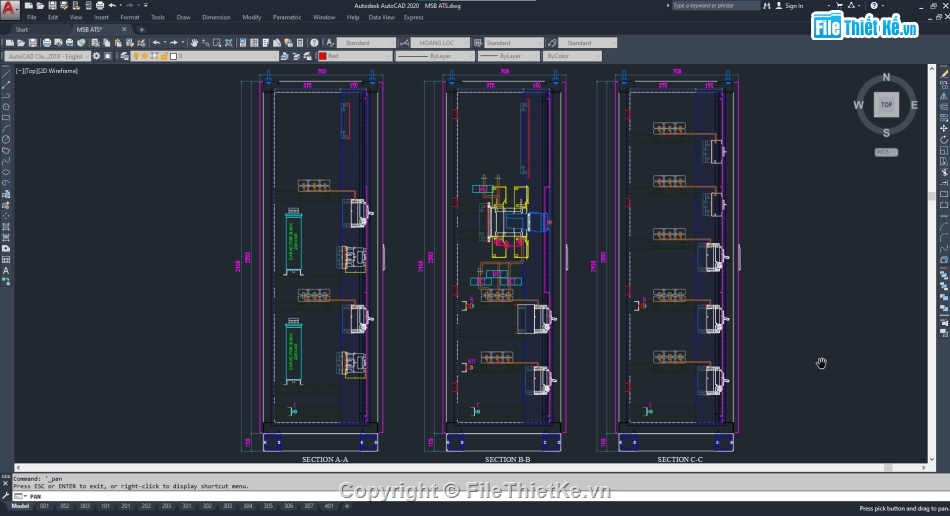

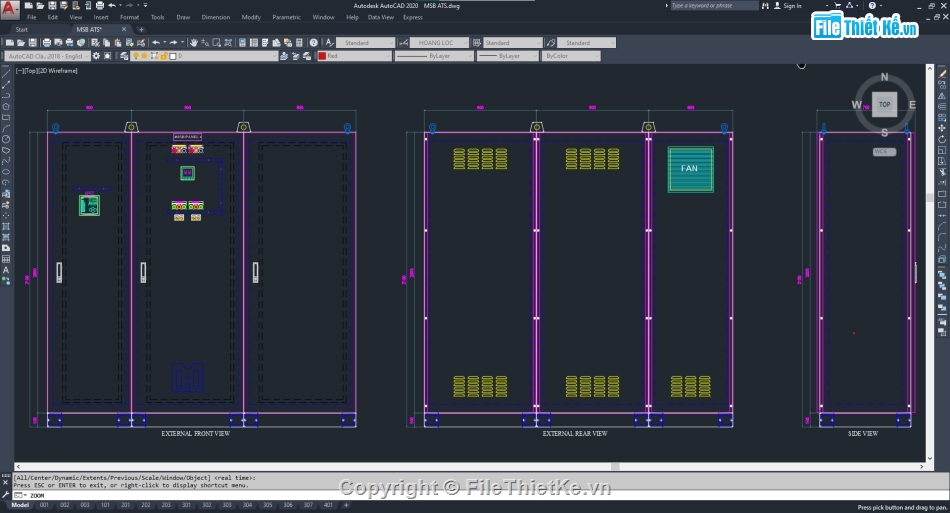

+ Bản vẽ thiết kế vỏ tủ
+ Bản vẽ bố trí thiết bị lắp đặt Busbar

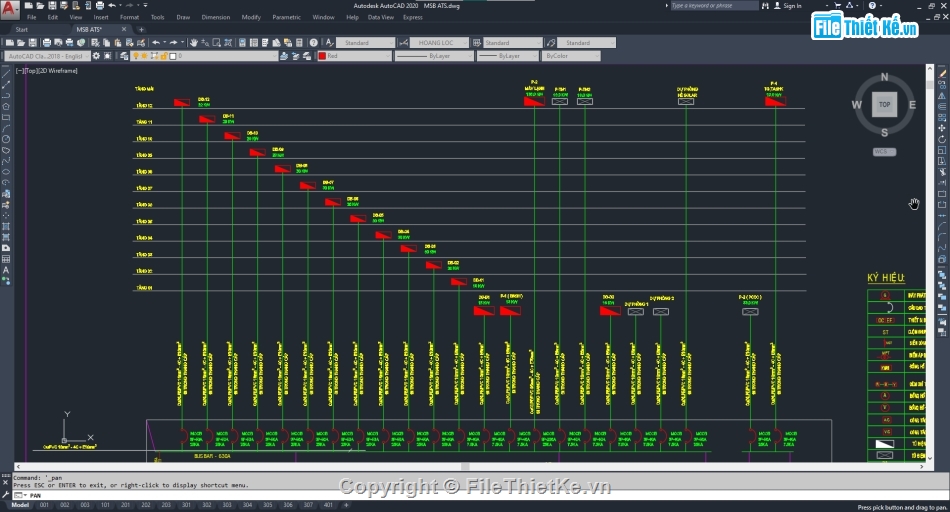

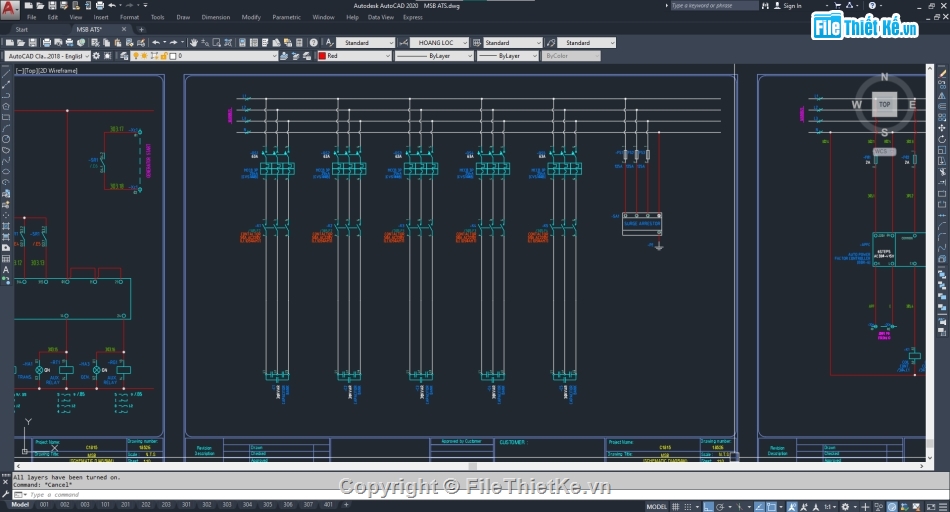

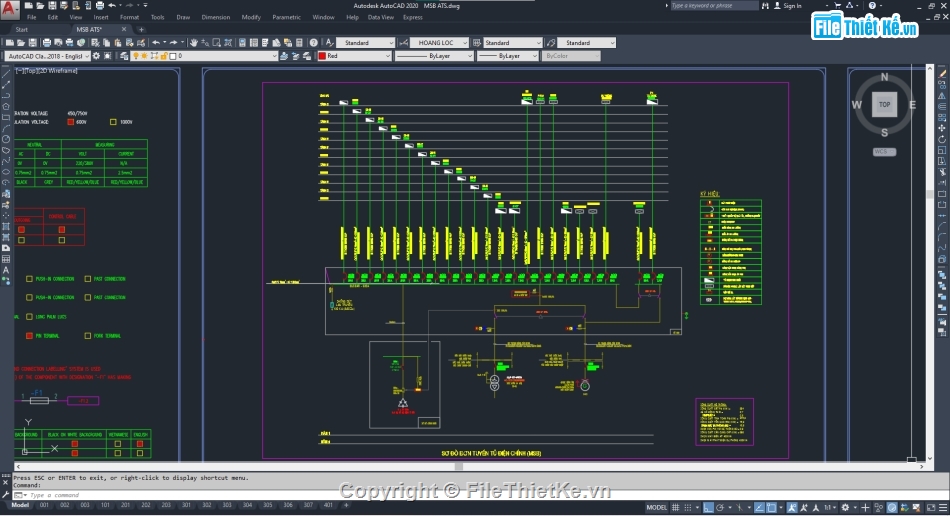

+ Sơ đồ nguyên lý hệ thống

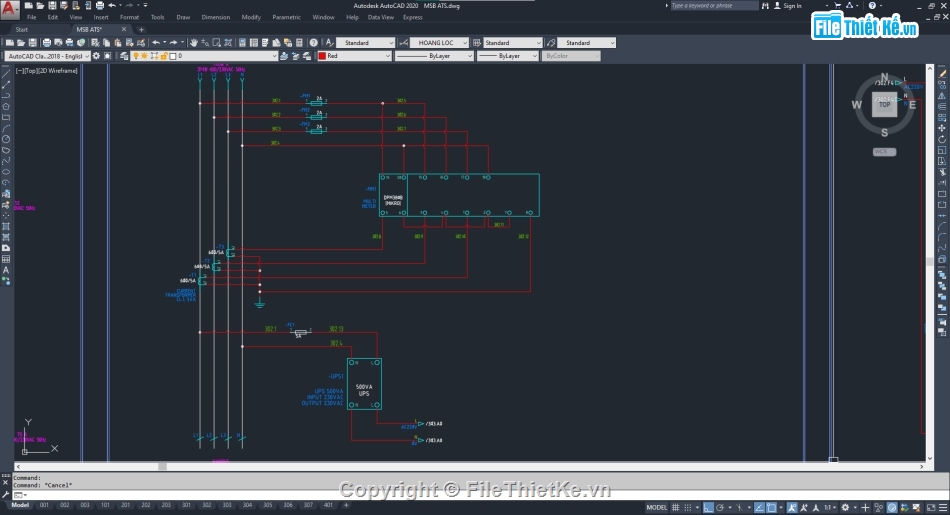

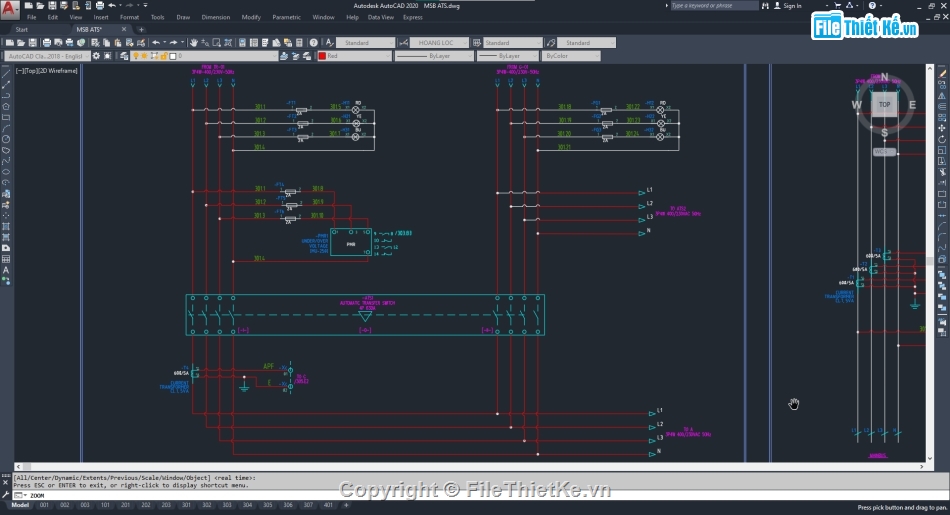

+ Sơ đồ đấu nối các thiết bị
Tủ điện được thiết kế theo tiêu chuẩn IEC 60227-3 đáp ứng các thông số, tiêu chuẩn về kỹ thuật trong công nghiệp .
Tủ điện thiết kế tích hợp các hệ thống bảo vệ mất pha thấp áp quá áp và chống Sét lan truyền
Tủ điện MSB, gồm có 3 ngăn (Module) và được thiết kế lắp đặt ngay sau trạm biến áp 22kV/0.4kV (Tranformer). Chức năng đóng cắt tổng các nguồn phân phối trong hệ thống mạng điện của tòa nhà
Hệ thống chuyển nguồn tự động ATS với dòng điện tối đa 630A được điều khiển bằng PLC Logo của hãng Siemens
Hệ thống bù tự động 5 cấp được tích hợp vào tủ với dung lượng mỗi tụ bù 30KVAR
Thông số kỹ thuật:
+ Công suất đặt Pđ = 564 KW
+ Hệ số động thời = 0.7
+ Hiệu suất = 0.8
+ Công suất tính toán Ptt = 315.8 KW
+ Công suất tổng hao = 15.8KW
+ Công suất dự phòng = 15.8
Chọn Cos phi hệ thống bù là 5KW
Công suất cần cung cấp = 386KW
Chọn MBA 400 KVA
Máy phát điện dự phòng 400KVA
