Gửi tới các bạn tập Bản vẽ cầu Xóm Mới dầm bản nhịp 24m thuộc địa phận huyện Nam Đàn, tỉnh Nghệ An
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 5 phần:

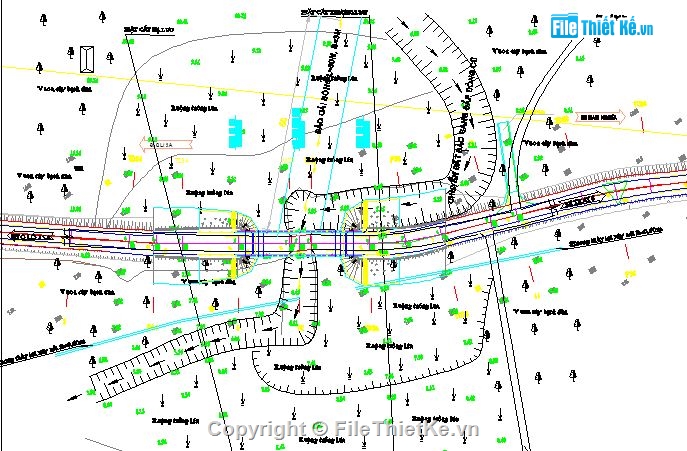

- Phần 1: Bố trí chung cầu bao gồm bình đồ, bố trí chung, cắt ngang cầu
- Phần 2: Kết cấu phần dưới bao gồm cấu tạo mố, cốt thép mố, cọc khoan nhồi, gối cầu, tứ nón, bản quá độ
- Phần 3: Kết cấu phần trên bao gồm cấu tạo dầm, bản mặt cầu, lan can, thoát nước

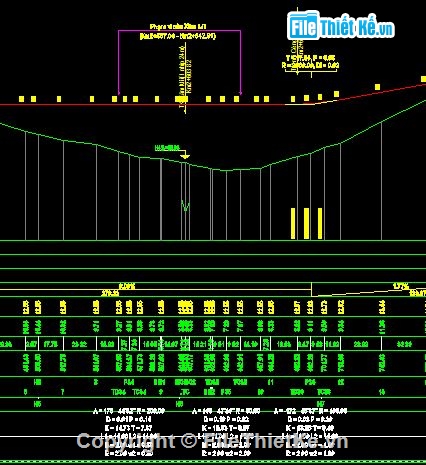

- Phần 4: Đường dầu cầu bao gồm trắc dọc, trắc ngang đường hai đầu cầu
- Phần 5: Biện pháp thi công bao gồm bố trí công trường, thi công mố, nhịp
Nguồn: Filethietke.vn
