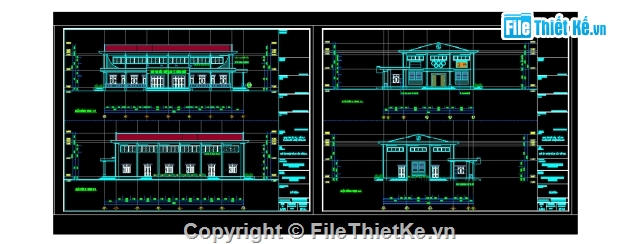

2. Phương án thiết kế:
- Nhà thi đấu thể thao được xây dựng trên mặt bằng hình chữ nhật với kích thước cơ bản: 23,2x36m.
- Mặt bằng bố trí:
- 01 khu vực thi đấu các môn thể thao có diện tích S = 594m2;
- 01 phòng phát thanh có diện tích S = 22m2;
- 01 phòng văn hóa có diện tích S = 22m2;
- 01 phòng truyền thống + đọc sách có diện tích S = 22m2.
* Giải pháp kiến trúc:
- Nhà 1 tầng bậc chịu lửa bậc 3
- Cos đỉnh mái: +10.800
- Cos sàn mái bê tông: +4.300
- Cos nền nhà: ±0.000
- Cos sân: -0.750
- Mặt nền lát gạch Ceramic loại 1 kích thước 500x500mm. Lớp thứ 2: bê tông lót nền đá 4x6 VXM mác 50 dày 10cm. Lớp thứ 3: cát tôn nền tưới nước đầm chặt. Dưới cùng là lớp đất tự nhiên.
- Cửa đi, cửa sổ toàn nhà dùng cửa nhựa gia cường lõi thép. Riêng cửa ra vào ở sảnh trục 7 sử dụng cửa sắt xếp. Hệ thống vách kính lấy sáng dùng khung nhựa gia cường lõi thép. Kết hợp hệ thống lam chớp bằng bê tông cốt thép lấy sáng và tạo thoáng cho toàn bộ công trình.
- Hoa sắt cửa sổ toàn nhà dùng sắt vuông 14x14mm hàn nối, sơn tĩnh điện màu trắng.
- Tường toàn nhà xây gạch chỉ VXM mác 50. Trát hoàn thiện tường, cột, dầm, trần bằng VXM mác 75 dày 1,5cm. Trát, đắp các chi tiết gờ, phào, chỉ bằng VXM mác 75.
- Sơn hoàn thiện toàn nhà 1 nước lót 2 nước màu vàng kem. Một số vị trí chỉ định sơn màu vàng thổ và màu trắng.
- Mái khu vực thi đấu thể thao lợp tôn liên doanh 11 sóng dày 0,47mm trên hệ xà gồ thép U120x50x5mm và vì kèo thép hình kết hợp tường thu hồi 220 xây bằng gạch chỉ VXM mác 50 có giằng bằng BTCT đá 1x2 mác 200.
- Đóng trần bằng tấm thạch cao Elephanr Brand, khung xương Rondo ở khu vực thi đấu thể thao, tại cos +8.500.
- Láng chống thấm lòng sê nô, sân thượng bằng VXM mác 75 dày 2cm đánh dốc về vị trí thoát nước.
- Lan can bằng lam bê tông cốt thép.
- Xây tạo bậc tam cấp bằng gạch chỉ VXM mác 50. Mặt tam cấp ốp đá granit
