Bản vẽ CAD nhà phố 3 tầng 6x18.5m ( Full kiến trúc kết cấu điện nước)

[Mã file 58852]
  1 Đánh giá    Viết đánh giá
 5      1847      26
Phí tải: 50 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
25-4-2019
Loại file
Full file
Dung lượng
8.2 MB

Hồ sơ thiết kế mẫu nhà phố 3 tầng kích thước 6x18.5m đầy đủ kiến trúc, cửa , kết cấu, điện và nước. rất hữu ích


MÔ TẢ CHI TIẾT
Bản vẽ được chi làm 3 phần:

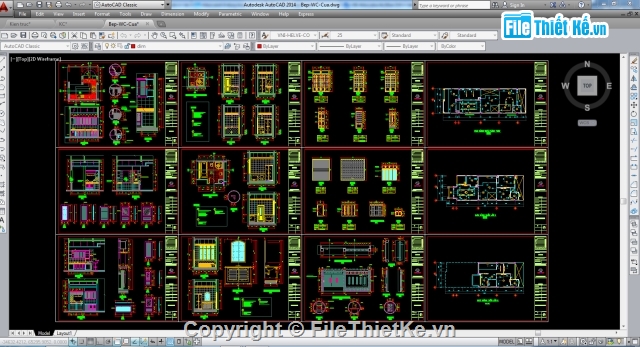

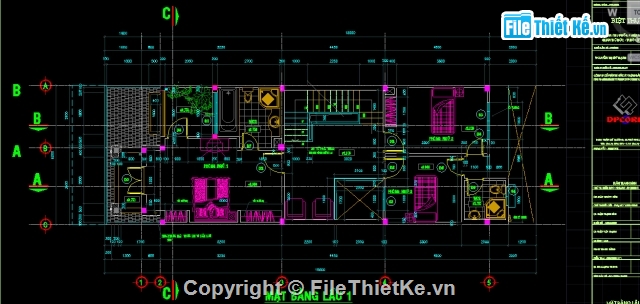

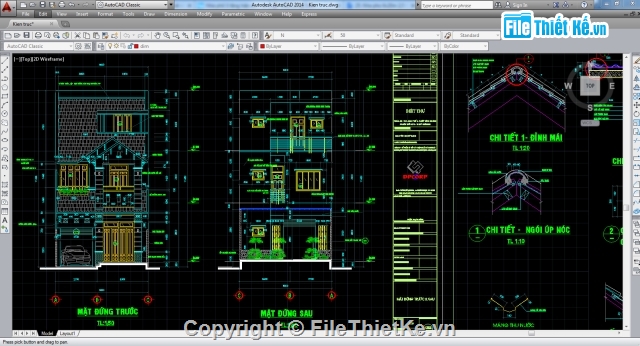

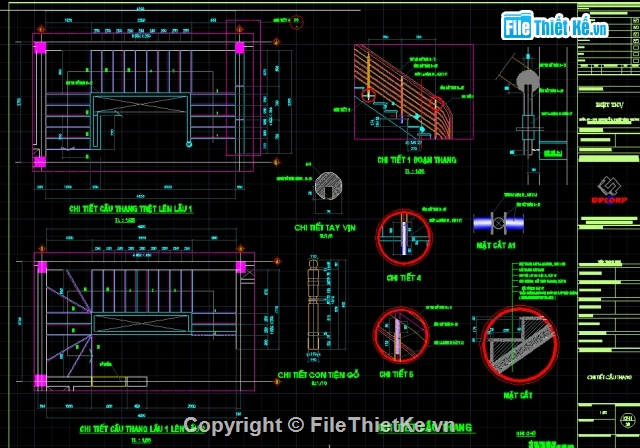

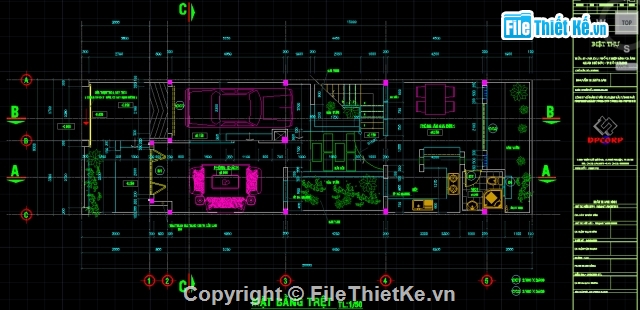

  1. Phần kiến trúc: Bao gồm rất nhiều những bản vẽ chi tiết từ tổng thể cho tới mặt đứng, mặt bằng, cầu thang, cửa đi, Wc…

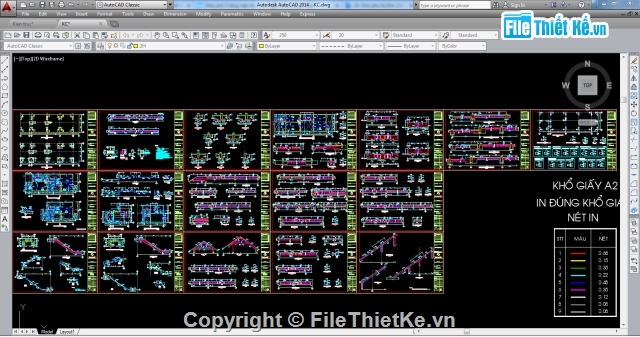

  2. Phần kết cấu:  Bao gồm các bản vẽ mặt bằng từ tầng trệt cho tới các tầng lầu, bản vẽ dầm, móng, mái…

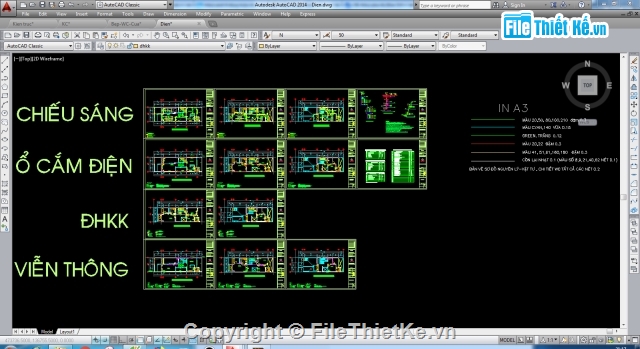

  3. Phần điện: Bao gồm mặt bằng và sơ đồ nguyên lý cấp điện của các lầu, sơ đồ hệ thống cáp điện thoại, sơ đồ hệ thống Anten truyền hình, bảng thống kê vật liệu…

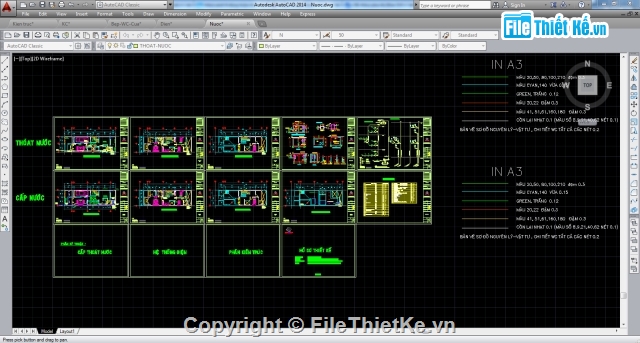

  4. Phần nước: Bao gồm bản vẽ mặt bằng, bản vẽ sơ đồ không gian cấp và thoát nước các tầng cùng hệ thống hứng nước mưa, bảng thống kê vật tư nước…

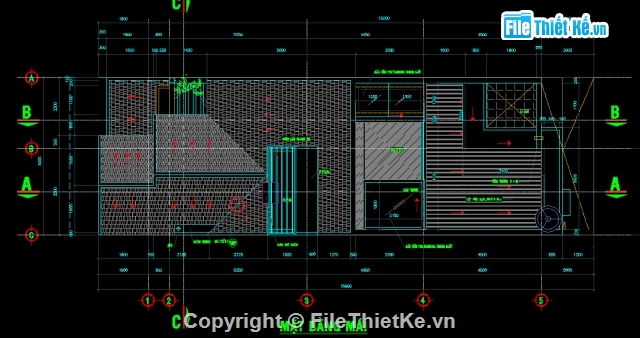

HÌNH ẢNH DEMO
