Bản vẽ tủ điện điều khiển motor quạt hút khói công suất lớn 4 module được ghép với nhau kích thước 2200x800 trên mỗi module, được điều khiển chế độ Manual và Auto tích hợp BMS gồm 8 biến tần theo công suất từ 7.5kW đến 35 Kw.
Theo tiêu chuẩn IEC 61439-1-2, Form tủ điện 1B
- Bản vẽ bao gồm:

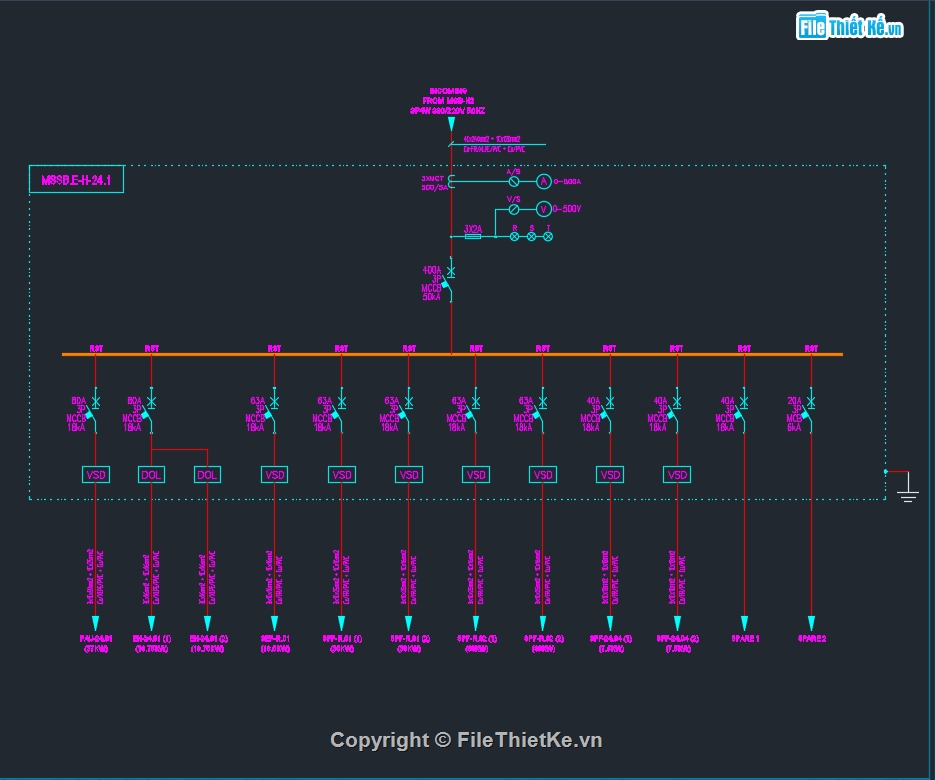

+ Sơ đồ nguyên lý
+ Schedule tủ điện

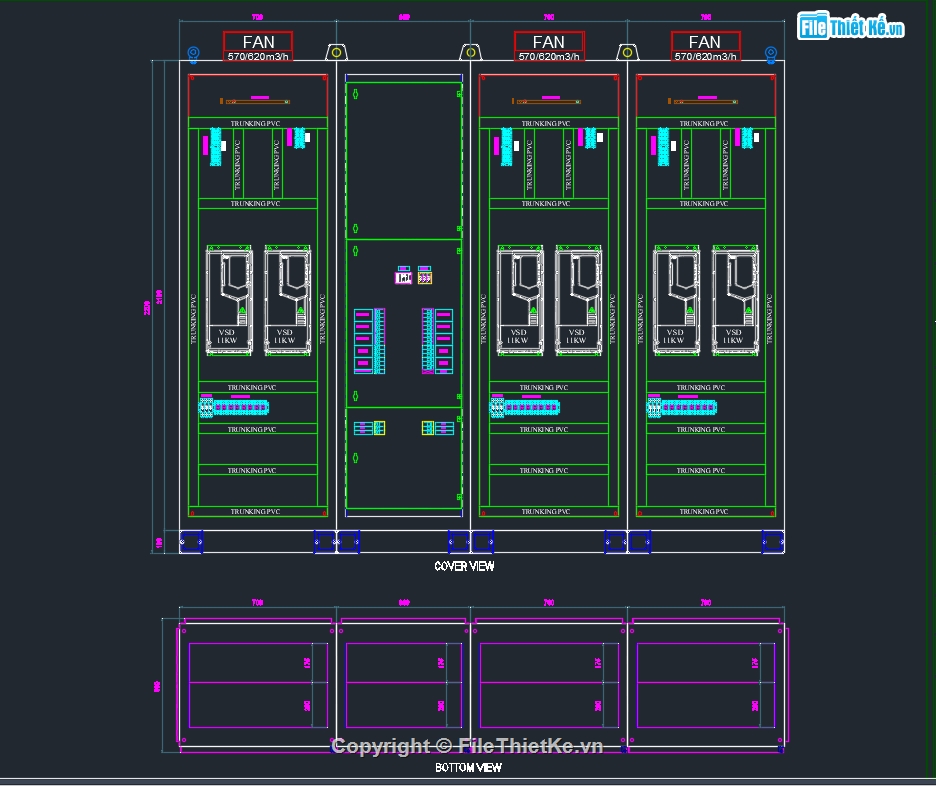

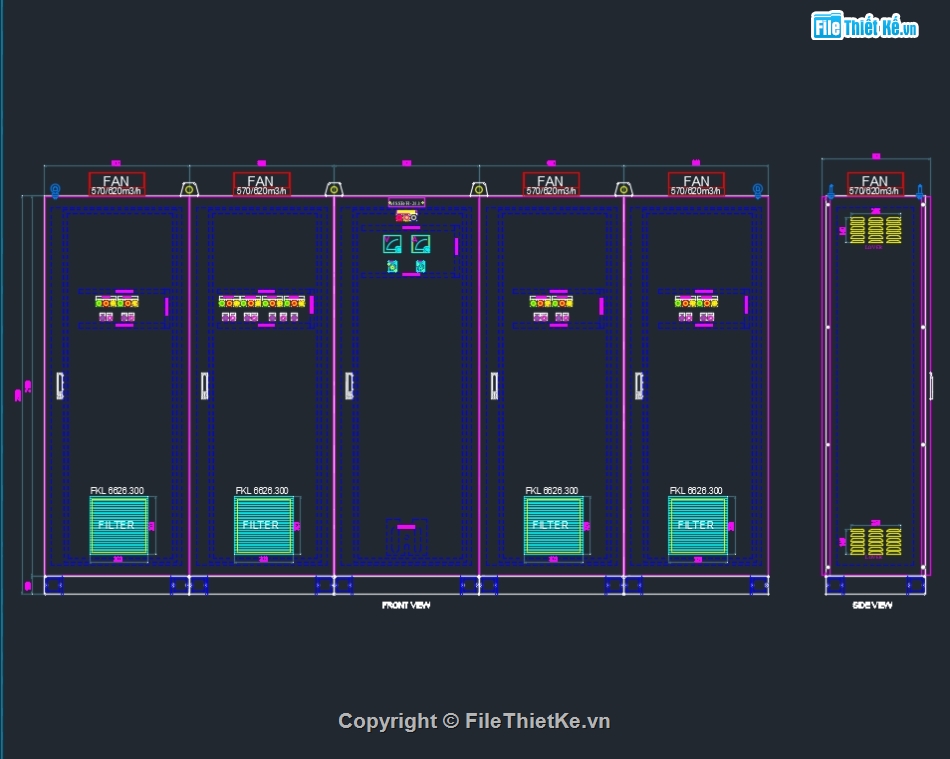

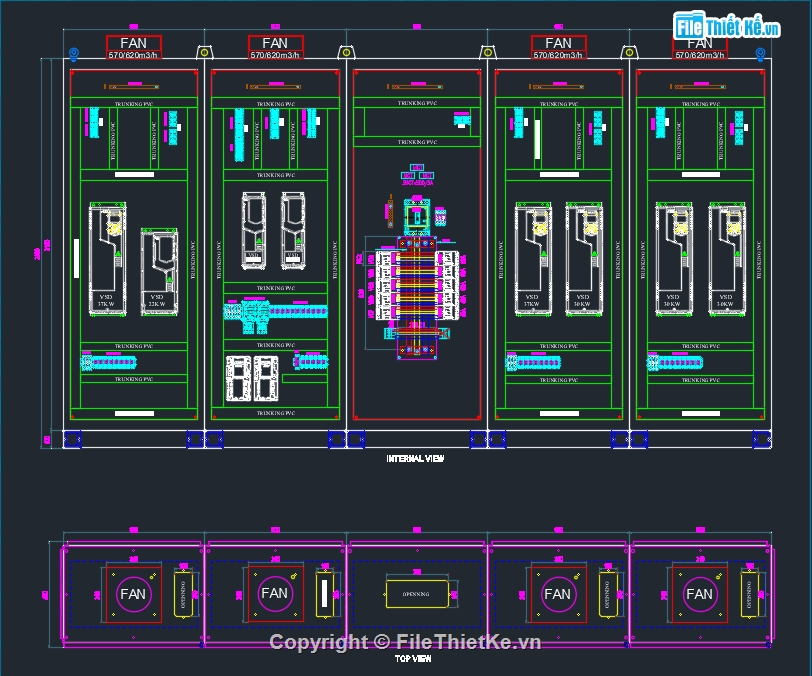

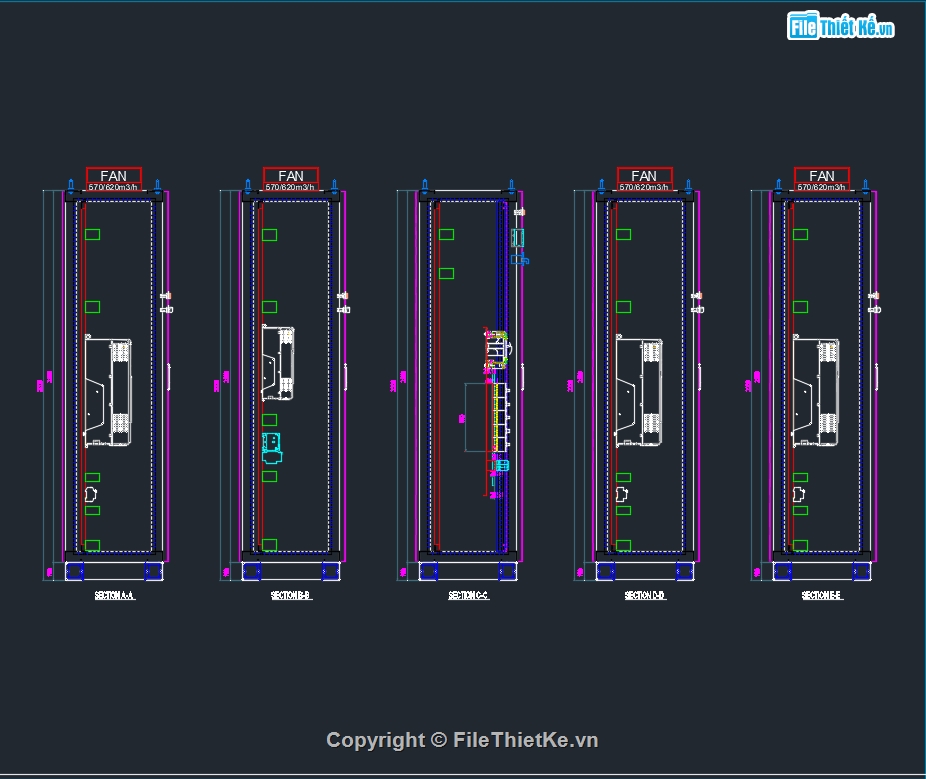

+ Các bản kết cấu tủ và bố trí thiết bị trong tủ...

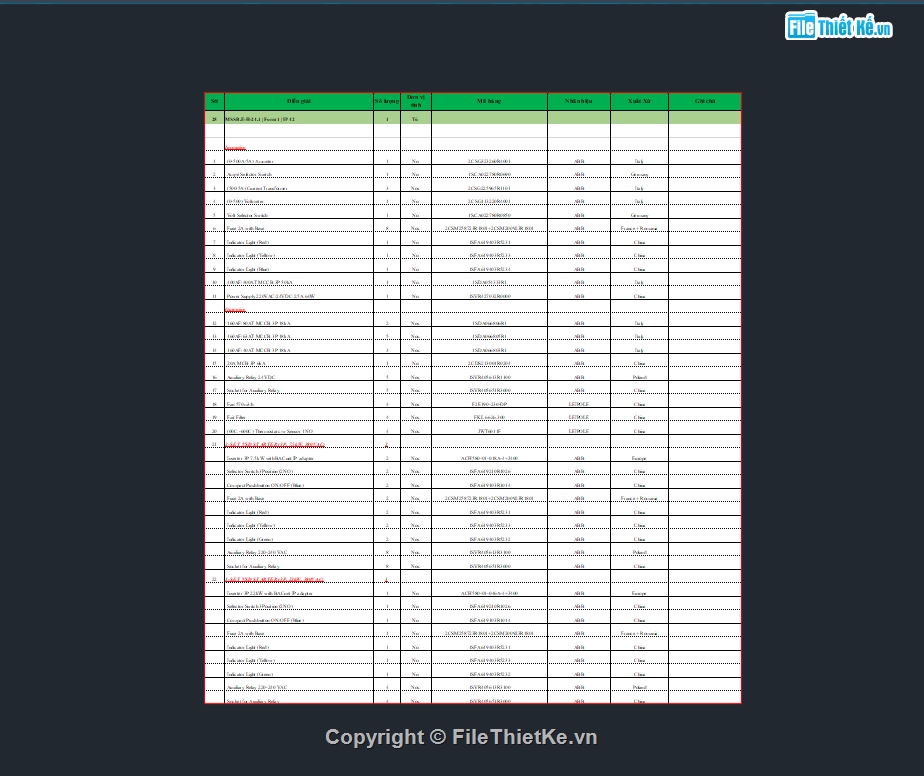

+ Bản kê chi tiết thiết bị trong tủ
+ Bản chọn cáp điện và thanh đồng

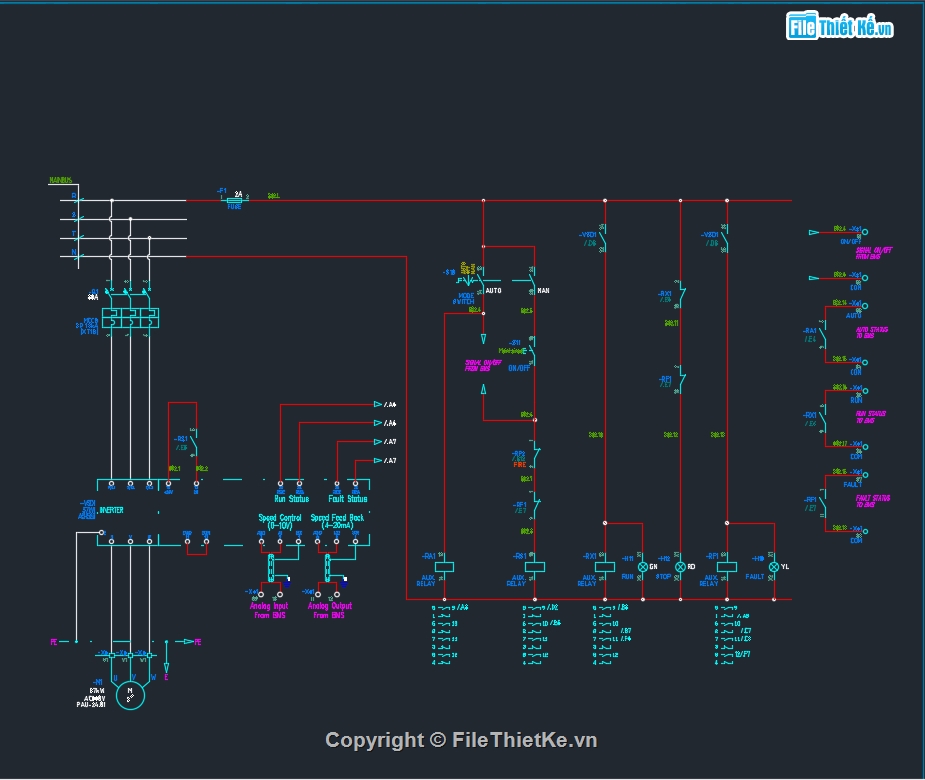

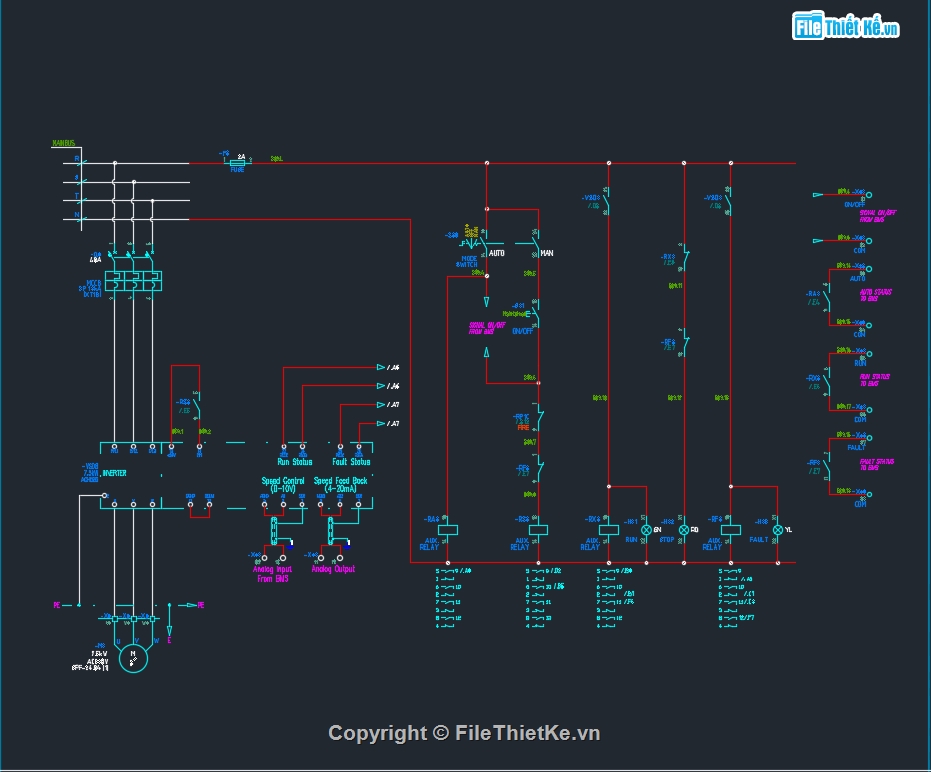

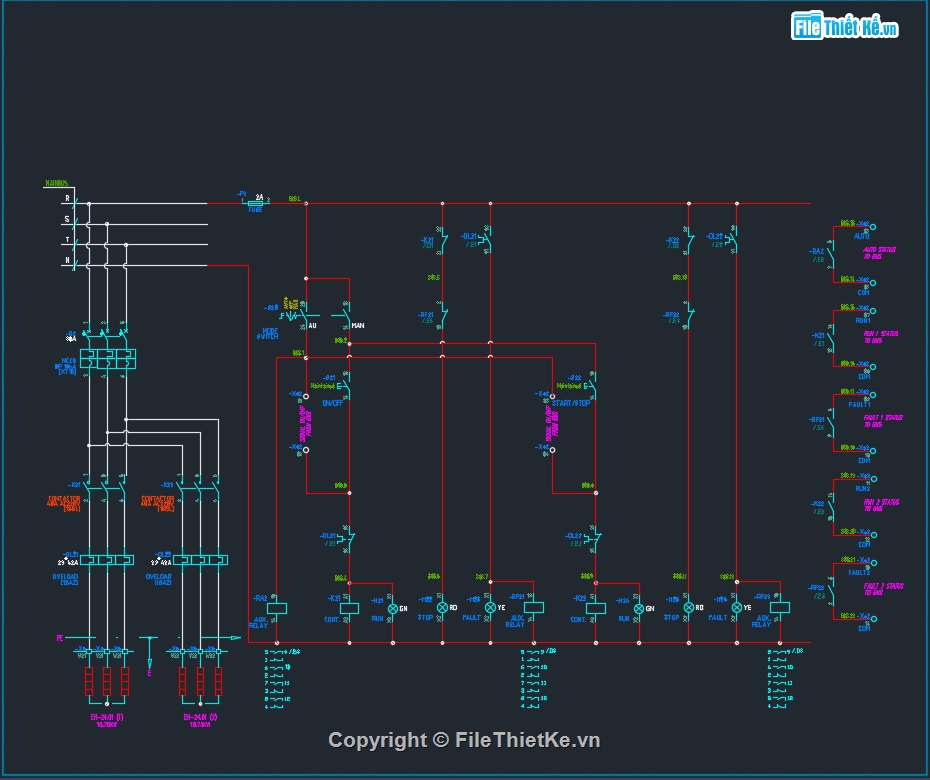

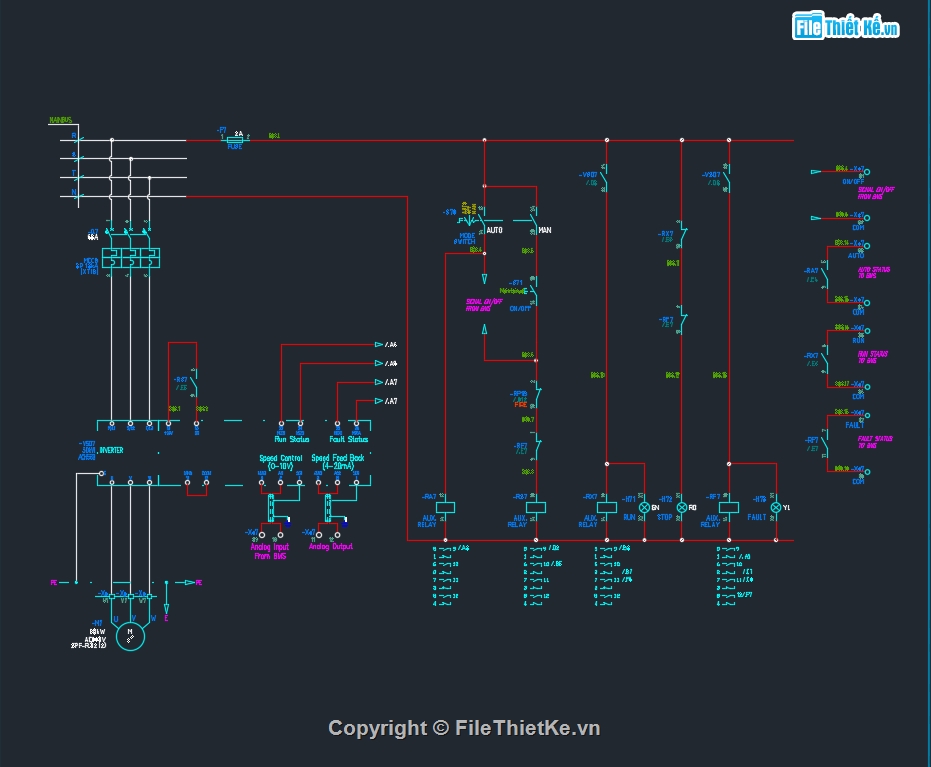

+ Các bản vẽ mạch điều khiển...
Nguồn: Filethietke.vn
