Tổng hợp 2 mẫu bản vẽ autocad nhà xưởng 45x100m và 31x93m
CÔNG TRÌNH: NHÀ MÁY CÔNG TY KUKJIN VINA
ĐỊA ĐIỂM: KCN ĐẤT CUỐC - BÌNH DƯƠNG.
Tổng mặt bằng: 99x202m bao gồm 2 bản vẽ nhà xưởng chi tiết kiến trúc, kết cấu, chiếu sáng và cấp thoát nước.
Bao gồm:

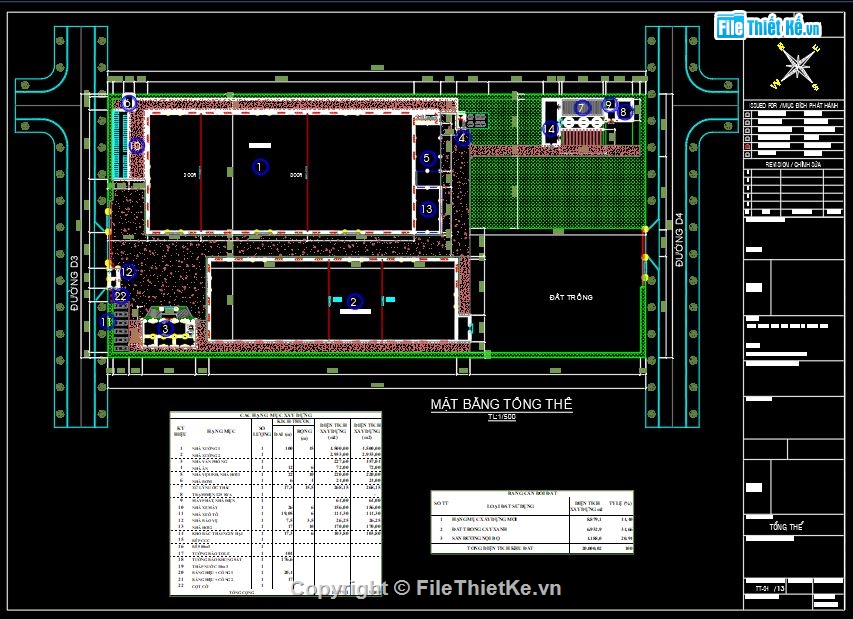

- MB tổng thể

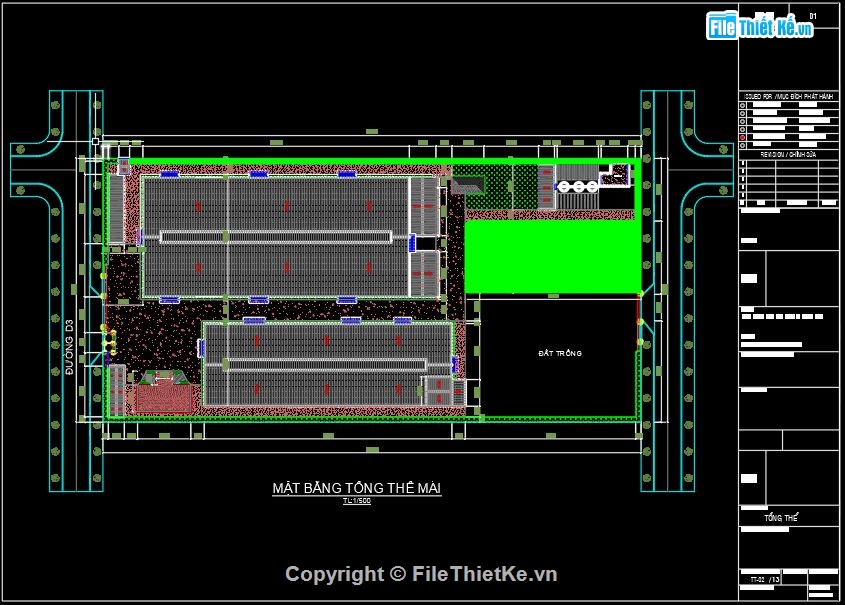

- MB tổng thể mái
- MB thoát nước mưa tổng thể
- Chi tiết cống, gối kê cống, mặt cắt lắp đặt công, mương đặt code, joint cao su, mối nối cống.
- Chi tiết hố ga

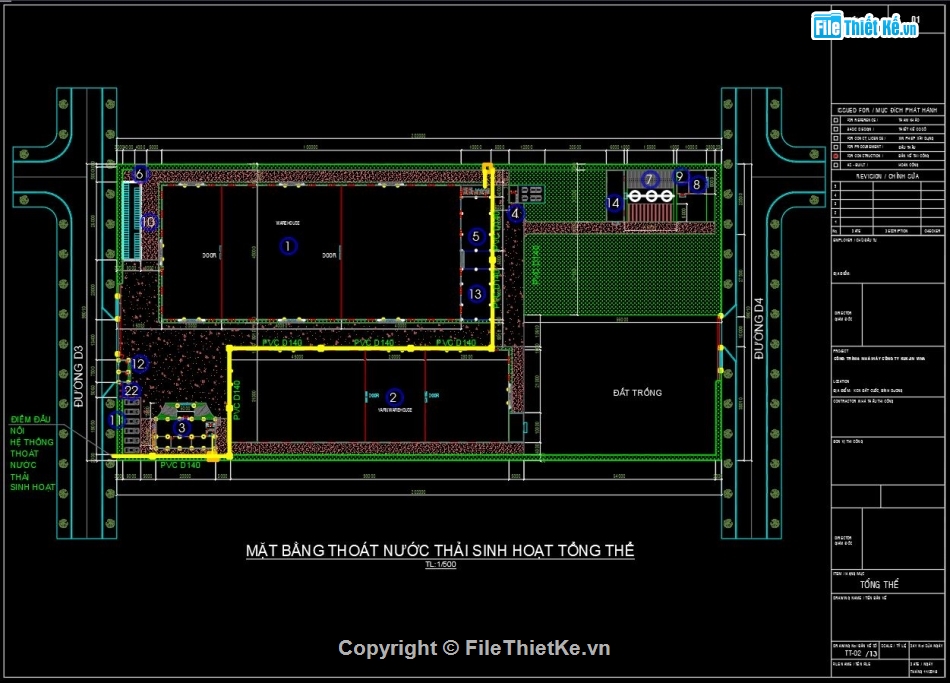

- MB thoát nước thải sinh hoạt tổng thể.
- MB cấp nước tổng thể.
- MB tổng thể sân đường nội bộ,
- MB tổng thể móng tường rào.
Với bản vẽ chi tiết 2 mẫu nhà xưởng:
- MB trệt
- MB mái

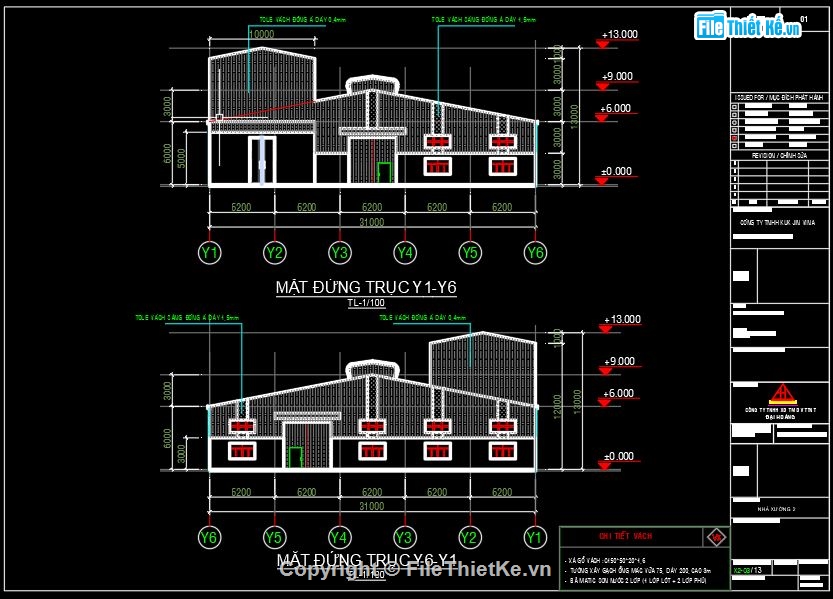

- Mặt đứng trục Y1 - Y8 và MĐ trục Y8 - Y1

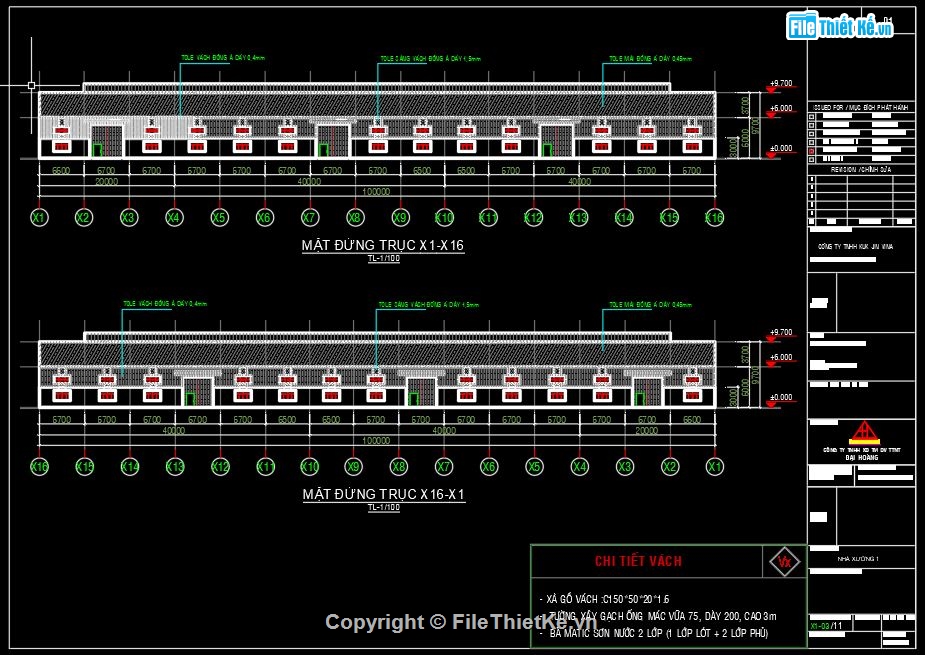

- Mặt đứng trục X1 - X16 và MĐ trục X16- X1
- Chi tiết cửa đi, cửa sổ, cửa cuốn.
- Qui định chung
- MB móng

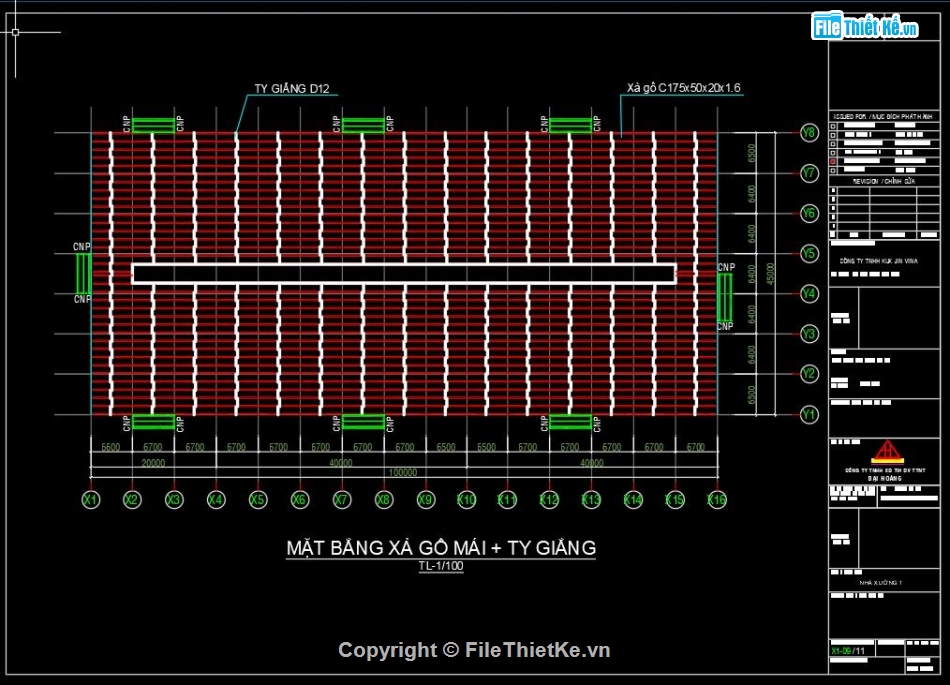

- MB xà gồ mái + ty giằng
- Khung K1, K3, K3
- MB chiếu sáng xưởng 1, 2
- ...
