Hồ sơ biện pháp thi công – Đường giao thông nôn thôn, bao gồm các nội dung sau:

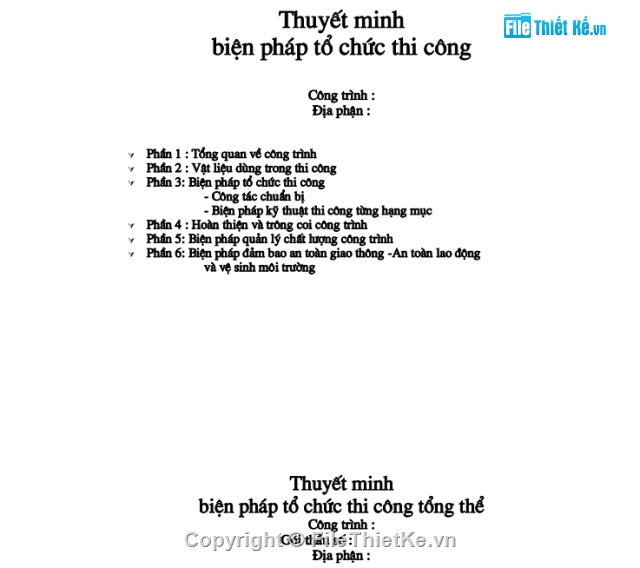

- Thuyết minh biên pháp thi công
- Bản vẽ tổ chức thi công
Thông tin công trình:
Kết cấu mặt đường:
+ Mặt đường BTXM đá 1x2 mác 200#, dày 16 cm.
+ Lớp nilon chống thấm mặt đường
+ Cát đen bù vênh đầm chặt ≥ K95
Hệ thống thoát nước:
+ Xây mới hệ thống thoát nước Rãnh RIIC, B600 đặt giữa đường. Bố trí ga thu nước của rãnh từ 30m bố trí một hố ga hoặc theo bình đồ đặt ga cho phù hợp.
+ Rãnh thoát nước và ga thu nước cấu tạo:
Rãnh thoát nước và ga thu nước xây gạch vữa xi măng M75#
Trát vữa xi măng M75# dầy 2cm
Bê tông lót móng M150#, đá 2x4 dầy 10cm
Bê tông cổ rãnh, tấm đan rãnh đổ bê tông đá 1x2 mác 250#.
Cát đệm móng dầy 10cm
Chiều cao của rãnh và ga thay đổi ứng với các vị trí tuyến đường
Thiết kế kè đá hộc và kè gạch chỉ và kè ốp mái taluy:
+ Kè đá hộc H=1,8m từ cọc 11 đến cọc 12 có L = 19,05m (Chi tiết điển hình theo từng vị trí của từng tuyến).
Làm bờ vây thi công tại những vị trí ao, hồ có kè đá
Móng kè gia cố cọc tre L= 2m mật độ 25 cọc/m2 ( Tại những vị trí ao, hồ).
Lót móng đá dăm 2x4 dầy 10cm
Xây kè đá hộc VXM mác 100#
Bố trí tầng lọc ngược 5m/tầng
Cứ 10m bố trí một khe lún.
+ Kè gạch chỉ L = 27,81m ( Chi tiết điển hình theo từng vị trí của từng tuyến)
Lót móng bê tông đá 4x6 mác 100# dày 10cm
Xây kè gạch chỉ đặc VXM mác 75#
Trát tường kè mặt thoáng VXM 75# dầy 2cm.
+ Kè ốp mái taluy ao Trung Thanh và hồ Quản Sen đoạn từ cọc 20 đến cọc 27 dài L = 87,77m và đoạn từ cọc 40 đến cọc 42 dài L = 43,62m :
Kè ốp mái đá hộc vữa xi măng mác 100#, chân khay BTCT mác 200# trên lớp đá dăm đệm dầy 10cm, gia cố cọc tre L = 2m, mật độ 25 cọc/m2.
Tấm ốp mái taluy BTCT mác 250#
Cứ 3,2m bố trí 1 thanh giằng BTCT mác 200# khóa mái taluy.
Lát vỉa hè:
Lát gạch Block P10 + P7 dầy 6cm
Cát vàng tạo phẳng dầy 5cm.
Bồn trồng cây:
Xây gạch chỉ giếng đáy VXM M75# dầy 22cm
Bê tông lót móng đá 4x6 M100#.
Lan can:
Giằng lan can đổ BTCT đá 1x2 mác 200#
Lan can thép: Trụ bằng thép hộp 60x60x3, lan can bằng thép hộp 40x40x2 và 20x40x1,5 kết hợp thép ống D60x3. Lan can thép sơn 3 nước chống gỉ, 2 nước màu, chôn vào giằng BTCT.
Di chuyển 03 cột điện nằm giữa đường
