Thiết kế môn học Kết cấu Bê Tông Cốt Thép L=20,2m theo 22TCN272-05 - Full Bản vẽ + Thuyết minh + bảng Tính
Thiết kết một dầm cho cầu đường ôtô nhịp giản đơn, tiết diện chữ T bằng BTCT, thi công bằng phương pháp đúc riêng từng dầm tại công trường và tải trọng cho trước.
ii .yêu cầu về nội dung
A-tính toán :

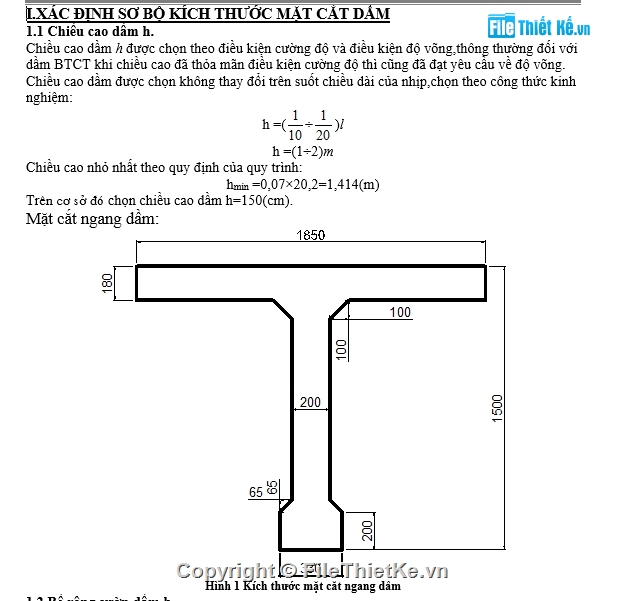

1. Chọn mặt cắt ngang dầm.

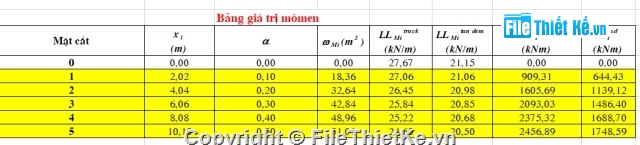

2. Tính mô men, lực cắt lớn nhất do tải trọng gây ra.
3. Vẽ biểu đồ bao mômen, lực cắt do tải trọng gây ra.
4. Tính, bố trí cốt thép dọc chủ tại mặt cắt giữa nhịp.
5. Tính, bố trí cốt thép đai.
6. Tính, bố trí cốt thép xiên.

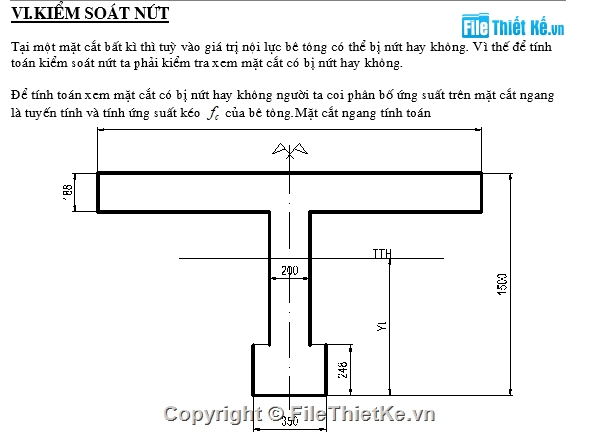

7. Tính toán kiểm soát nứt.
8. Tính độ võng do hoạt tải gây ra.

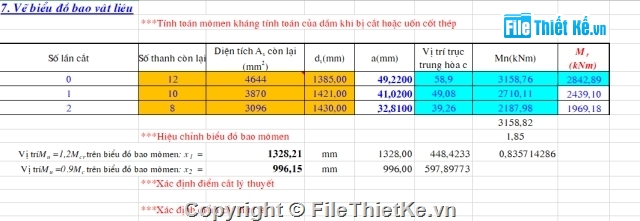

9. Xác định vị trí cắt cốt thép, vẽ biểu đồ bao vật liệu.
10. Thuyết minh đánh máy trên bản A4

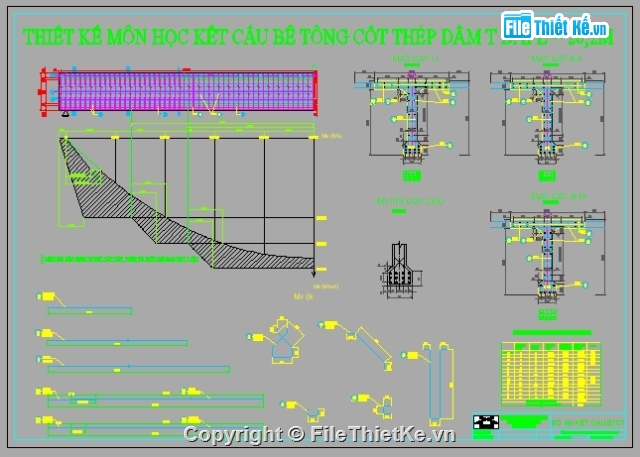

b-Bản vẽ :
11. Thể hiện trên khổ giấy A1.
12. Vẽ mặt chính dầm, vẽ các mặt cắt đại diện, chi tiết neo, nối, uốn cốt thép
13. Vẽ biểu đồ bao vật liệu.
14. Bóc tách cốt thép, thống kê vật liệu và các ghi chú cần thiết khác
C- Ghi chú: Khung tên
File đánh giá chi tiết rất phù hợp cho các bạn tham khảo hoặc thiết kế công trình tương tự
