1. Hệ thống điện tổng quát
Hệ thống điện trong thiết kế này bao gồm các thành phần sau:
-
Nguồn cấp điện: Sử dụng lưới điện 3 pha từ hệ thống điện quốc gia.
-

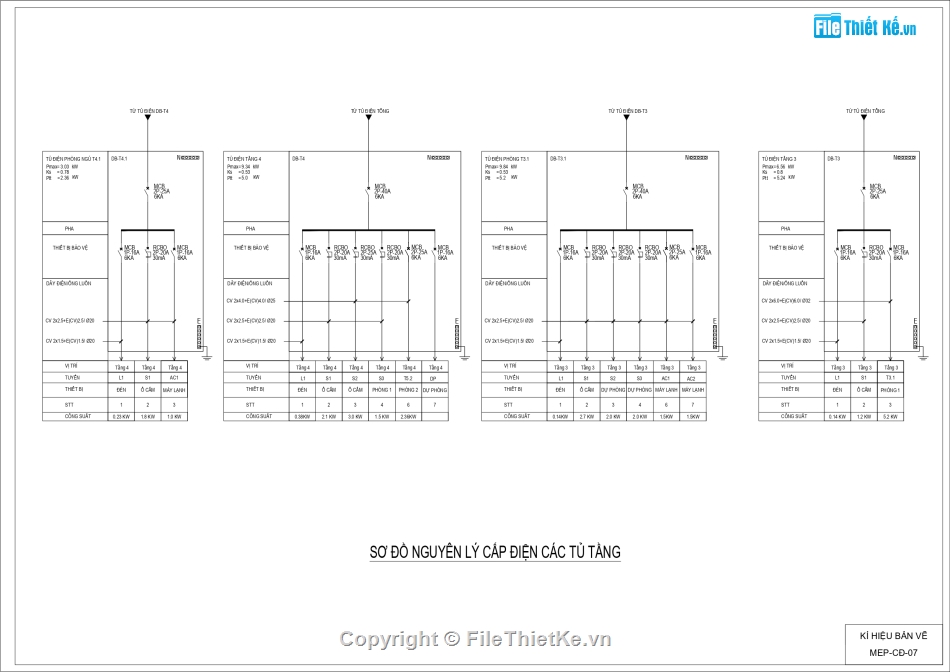

Tủ điện tổng (MDB): Là trung tâm phân phối điện chính, cấp nguồn cho các tủ điện phụ (SDB) và các hệ thống khác như điều hòa, chiếu sáng, ổ cắm, bơm...
-
Tủ phân phối phụ (SDB): Chia tải điện đến các thiết bị tiêu thụ điện trong khu vực cụ thể (ví dụ: văn phòng, khu vệ sinh, phòng kỹ thuật, v.v.).
-
Hệ thống ổ cắm & chiếu sáng: Sử dụng các kênh đi dây âm tường hoặc trần, bố trí ổ cắm và đèn theo sơ đồ mặt bằng chức năng từng khu vực.
-
Thiết bị bảo vệ: Bao gồm MCCB, MCB, RCBO được lắp đặt tại các tủ điện để bảo vệ quá tải, ngắn mạch và rò điện.
2. Các hạng mục hệ thống điện cụ thể
-
Chiếu sáng: Hệ thống chiếu sáng sử dụng đèn LED âm trần, đèn downlight, đèn chống ẩm tùy vị trí. Bố trí đảm bảo mức độ chiếu sáng theo tiêu chuẩn.
-
Ổ cắm điện: Gồm ổ cắm tổng, ổ cắm riêng cho thiết bị văn phòng, máy lạnh, và ổ cắm kỹ thuật (dự phòng).
-
Cấp nguồn cho thiết bị cơ điện: Bao gồm máy bơm nước, quạt hút, máy lạnh, hệ thống thông gió... đều có đường dây điện cấp riêng được thể hiện trong bản vẽ kỹ thuật.
-
Tiếp địa & chống sét: Có thể bao gồm hệ thống tiếp địa chung cho thiết bị
