Hồ sơ bản vẽ thiết kế thi công cơ sở hạ tầng khu dân cư rông 10ha.
THÔNG TIN THIẾT KẾ:

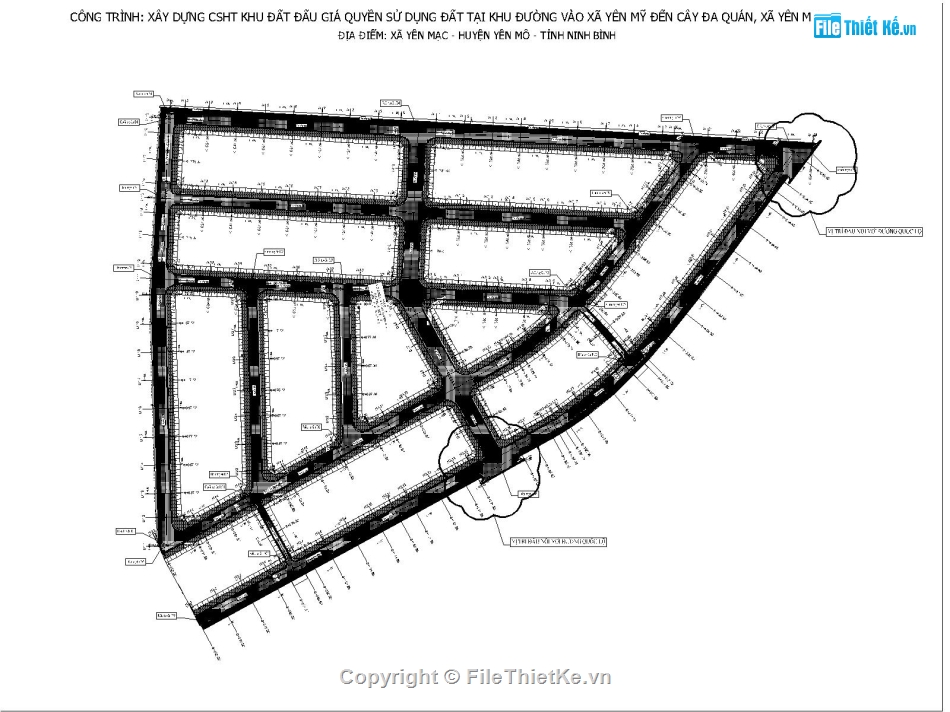

- Khu quy hoạch rộng khoảng 10.6 hecta
- Thiết kế tuyến:

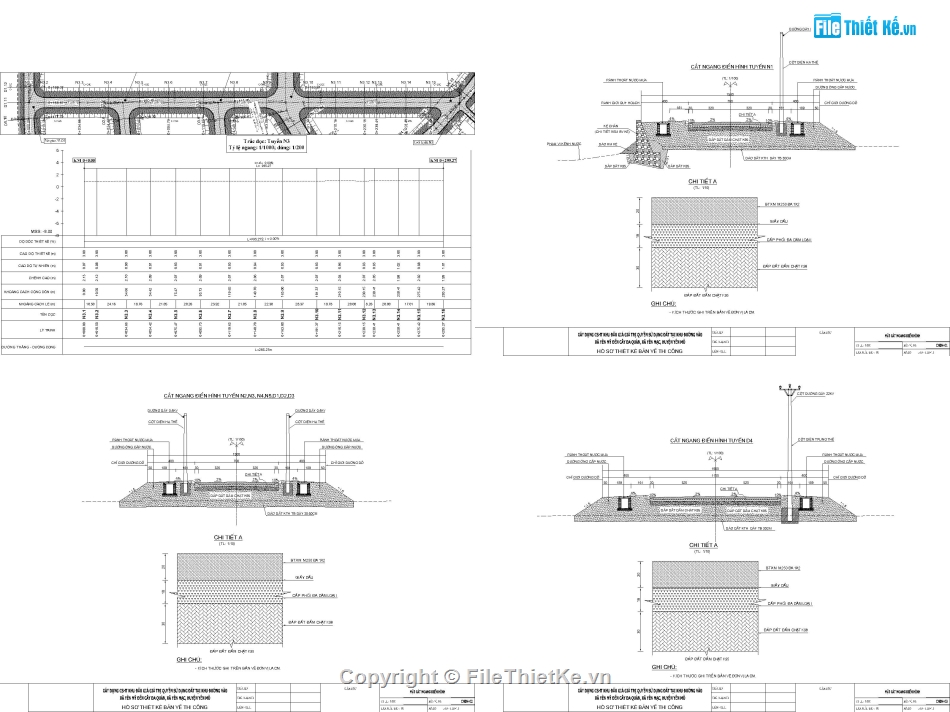

+ Tuyến đường gom: Tuyến N5 nằm trong quy hoạch chung mở rộng đường QL12B (Mặt cắt 1-1). Tuyến đường gom có bề rộng nền 15m và được thiết kế với mặt cắt 3-3. Quy mô mặt cắt như sau: B=(4.0+7.0+4.0)=15m.
+ Mặt đường : 7.0 m
+ Hè: 8.0 m,
+ Tuyến đường trục chính: Tuyến D4. Tuyến đường chính thứ yếu có bề rộng nền 19m và được thiết kế với mặt cắt 2-2. Quy mô mặt cắt như sau: B=(4.0+11.0+4.0)=19m.
+ Mặt đường : 11.0 m
+ Hè: 8.0 m,
+ Các tuyến đường nội bộ: Tuyến N1,N2,N3,N4,D1,D2,D3. Tuyến đường nội khu có bề rộng 15m và được thiết kế với mặt cắt 3-3.. Quy mô mặt cắt như sau: B=(4.0+7.0+4.0)=15m.
+ Mặt đường : 7.0 m
+ Hè: 8.0 m
+ Các tuyến đường nội bộ phục vụ phòng cháy chữa cháy: Tuyến CC1,CC2. Quy mô mặt cắt như sau: Bmặt = 4.00m.
Độ dốc ngang mặt đường: im = 2%.
Độ dốc đan rãnh: ir = 10%.
Độ dốc ngang lề đất : il = 4%.
- Kết cầu nền, mặt đường:
+ Kết cấu mặt đường các tuyến từ trên xuống như sau:
BTXM M250, đá 1x2 dày 20cm
Giấy dầu ngăn cách
CPĐD Loại I dày 18 cm
+ Nền đường:.
Nạo vét hữu cơ trung bình 30cm đối với ruộng, 50cm đối với khu vực kênh, mương.
30 cm dưới đáy KCAĐ đắp bằng đất đồi đầm chặt K98.
Lề đắp, nền đường đắp bằng đất đồi đất đầm chặt K95
Taluy đắp bằng đất đồi đầm chặm K95, mái taluy 1:1.50
Khu vực mái dốc trên 20% đánh cấp rộng tối thiểu 50cm
+ Bó vỉa, rãnh đan:.
Vỉa hè dự kiến lát gạch block tự chèn hoặc gạch terrrazzo (thi công GĐ sau)
Vỉa bo bằng BTXM M200 đá 1x2 (26x23x100cm và 26x23x50cm) đúc sẵn trên lớp đá dăm đệm dày 10cm
Đan rãnh bằng BTXM M200 đá 1x2, trên lớp BTXM M150 đá 1x2 dày 10cm.
+ Tường chắn:
Kết cấu kè bằng đá hộc xây vữa XM M100, giằng đỉnh kè bằng BTXM M200.
- Hệ thống thoát nước:
Xây dựng 4214,67(m) rãnh thoát nước B600 và B800 dưới vỉa hè dọc theo các tuyến đường để dẫn và truyền tải nước mưa, sau đó thoát ra kênh tiêu nước phía Bắc khu đất dự án qua 5 cửa xả.
Trung bình 30m bố trí 1 hố thu kết hợp hàm ếch, lưới chắn rác và cống dẫn nước
Kết cấu cống dọc B600, B800, hố ga hệ thống cống dọc B600, B800 : Nắp đan, xà mũ cống dùng BT M250 đá 1x2. Thân cống gạch bê tông dày 22cm.
Cống ngang đường đấu nối hệ thống cống dọc B600,B800 dùng cống hộp BTCT M200 khẩu độ BxH=0.75x0.75m (12 cống) và BxH=1,0x1,0m (11 cống).
- Hệ thống cấp nước:
Ống cấp nước truyền tải HDPE D160 PN10 được bố trí dọc theo tuyến đường QL12B có tổng chiều dài L= 599,6m.
Ống cấp nước phân phối dùng ống HDPE D110 PN10 có chiều dài L=1100,5m; HPDE D90 PN10 có chiều dài L= 422,6m.
Ống cấp nước đặt cách chỉ giới xây dựng 0,5m; chôn dưới vỉa hè H=0,5m – 0,7m.
Ống cấp nước có tổng chiều dài L= 5326,9m.
- Hệ thống an toàn giao thông:
Công trình an toàn giao thông: Bao gồm gờ giảm tốc tại nút giao N15, N16, biển báo tam giác, biển báo chữ nhật.
Thiết kế theo quy chuẩn QCVN41-2019/BGTVT quy định về quy chuẩn kỹ thuật quốc gia về báo hiệu đường bộ.

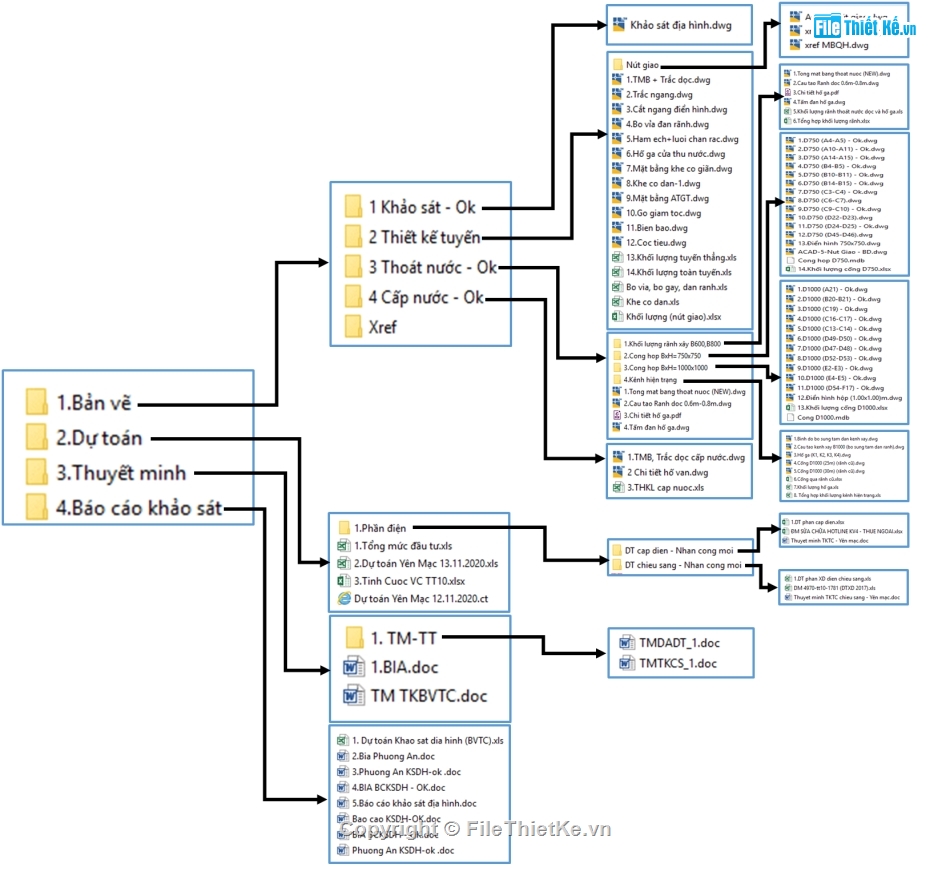

HỒ SƠ UPLOAD BAO GỒM:
- Bản vẽ thiết kế thi công
+ Khảo sát

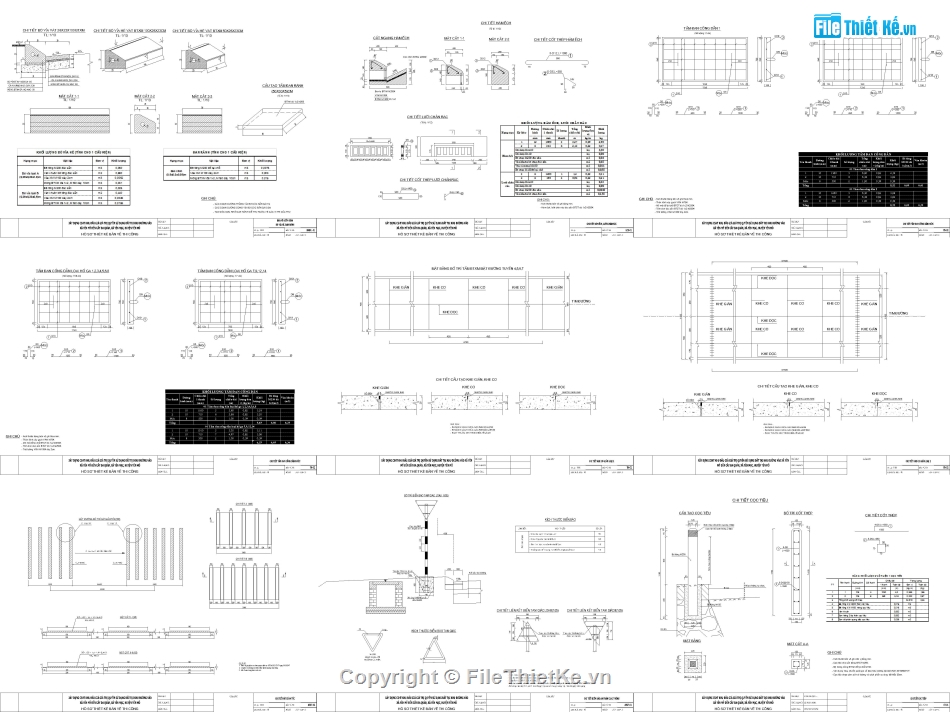

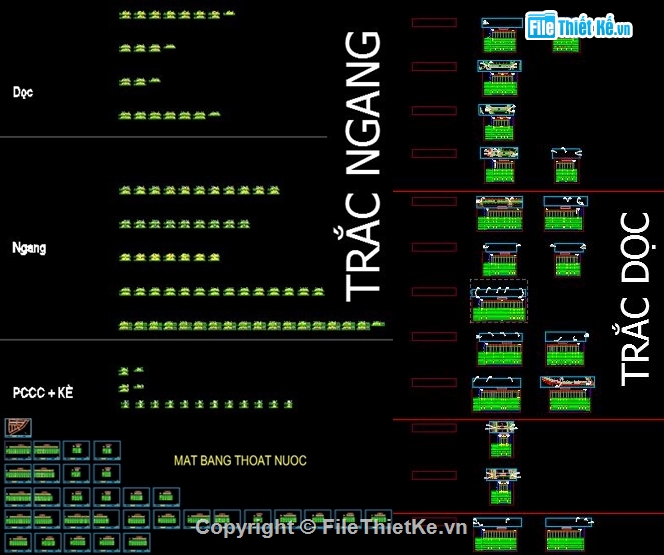

+ Thiết kế tuyến: Tổng mặt bằng, trắc dọc, trắc ngang, Bó vỉa, đan rãnh, Hàm ếch, lưới chắn rác, Hố ga cửa thu nước, Khe co giãn, Gờ giảm tốc, biển báo, cọc tiêu ... Khối lượng thiết kế chi tiết tương đối đầy đủ (File Excel)

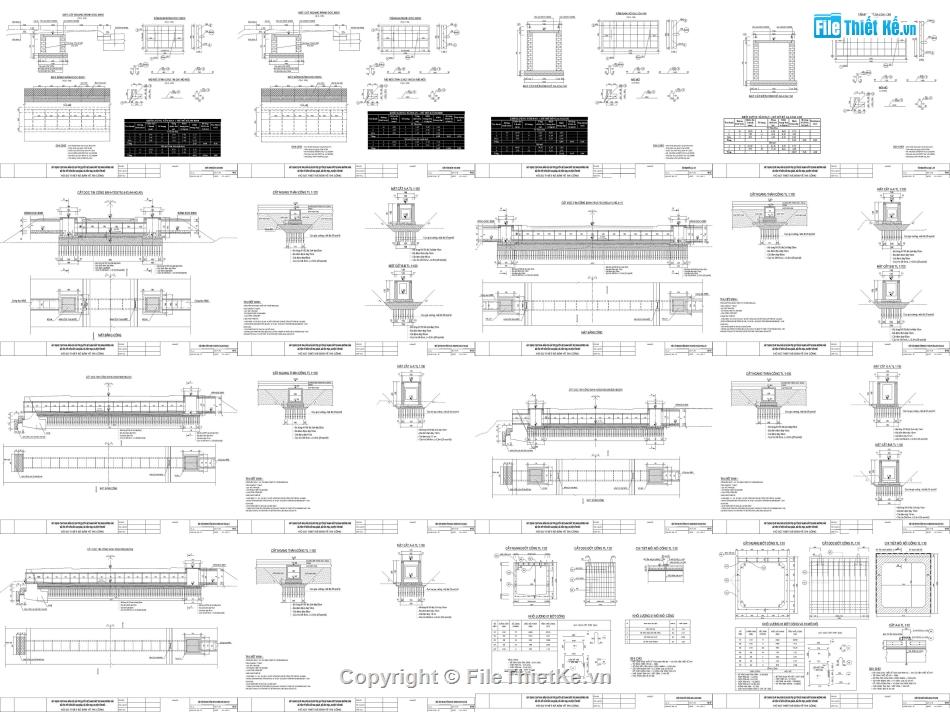

+ Thoát nước: Tổng mặt bằng, rãnh xây, cống hộp, kênh thoát, tâm đan, hố ga... Khối lượng thiết kế chi tiết tương đối đầy đủ (File Excel)
+ Cấp nước: Tổng mặt bằng, trắc dọc, chi tiết hố van... Khối lượng thiết kế chi tiết tương đối đầy đủ (File Excel)

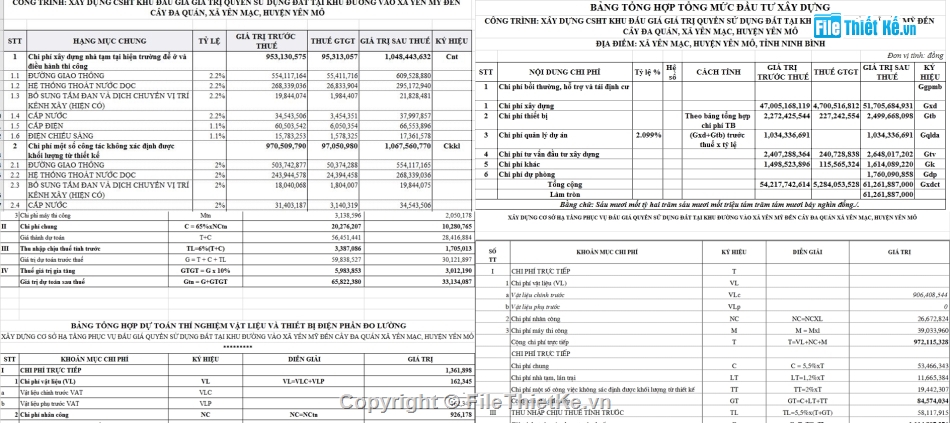

- Dự toán: File Excel

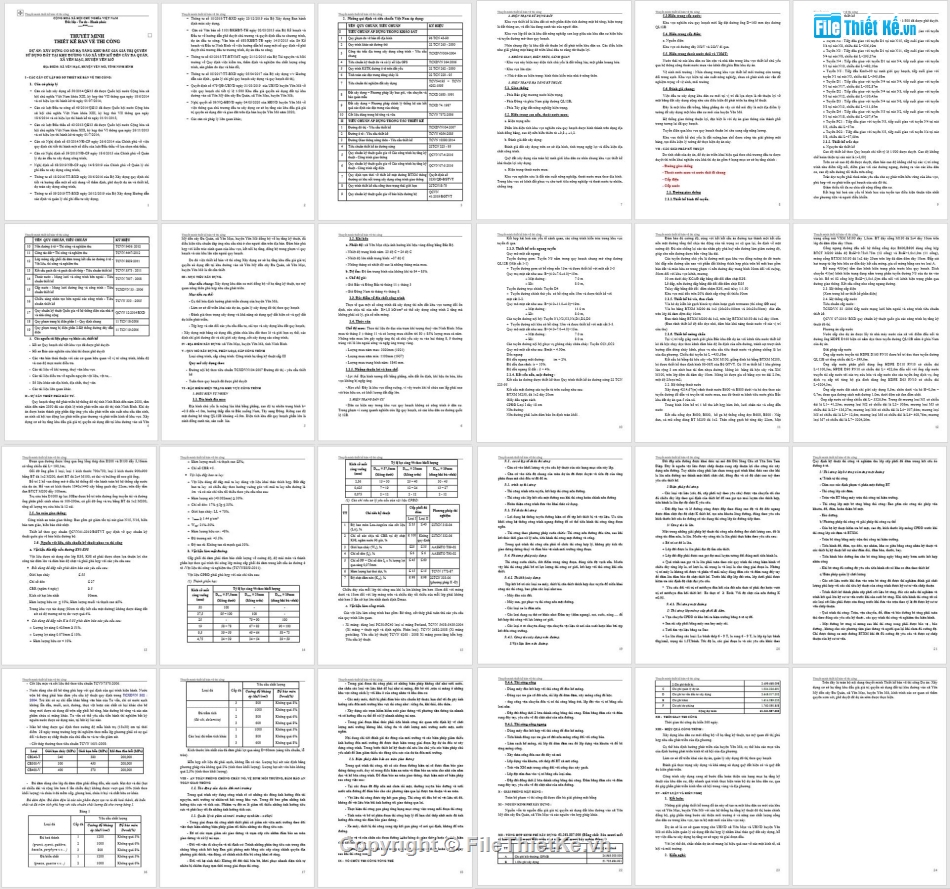

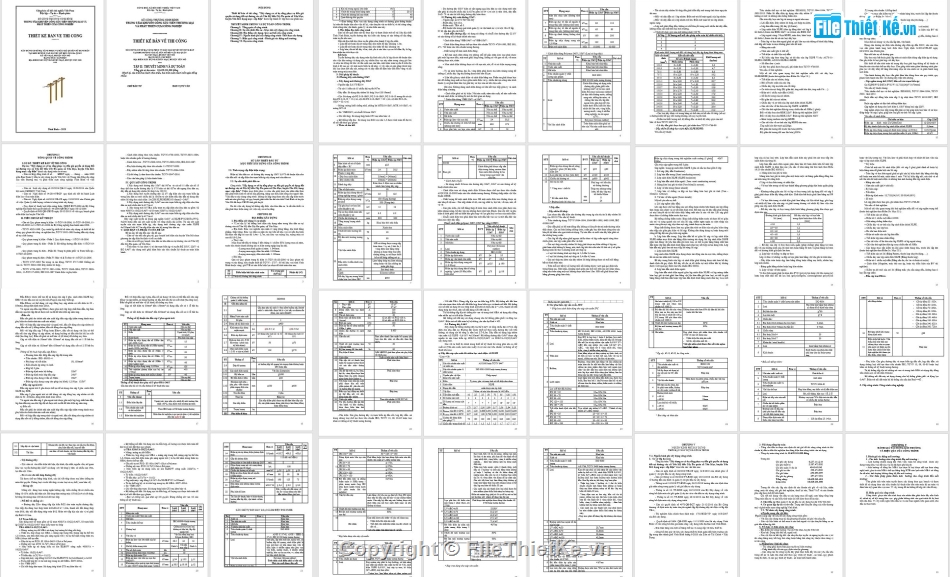

- Thuyết minh: File World
- Báo cáo khảo sát: File world báo cáo thuyết minh, FIle dự toán..
