bản vẽ biện pháp thi công kết cấu phần dưới móng - mố - trụ cầu của một công trình đầy đủ da dạng biện pháp thi công chi tiết như sau:

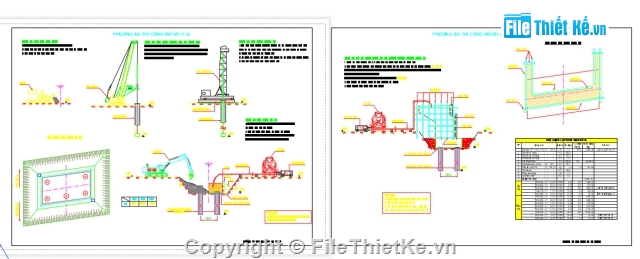

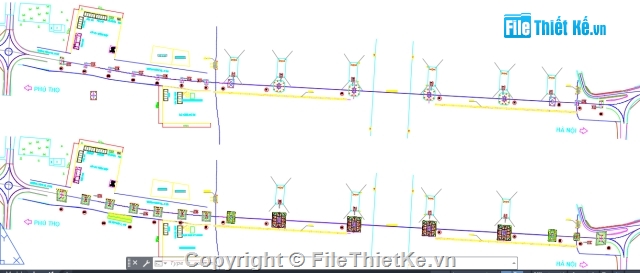

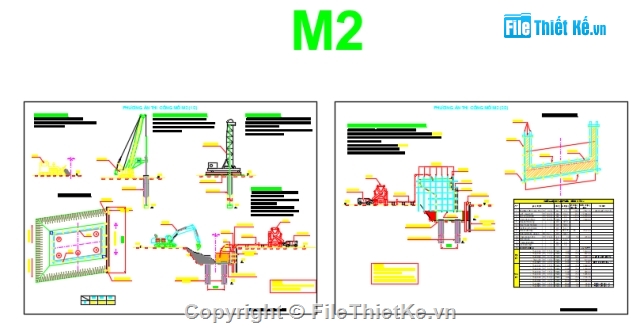

Hai mố M1 và M2 trên cạn đặt trên hệ móng cọc khoan nhồi tự trên cả đất và Đá. Hố móng thi công bằng biện pháp đào trần, riêng mố M2 có sử dụng cọc ván thép 1 phía khi có đường công vụ. Đoạn này cầu nằm trên đường cong.

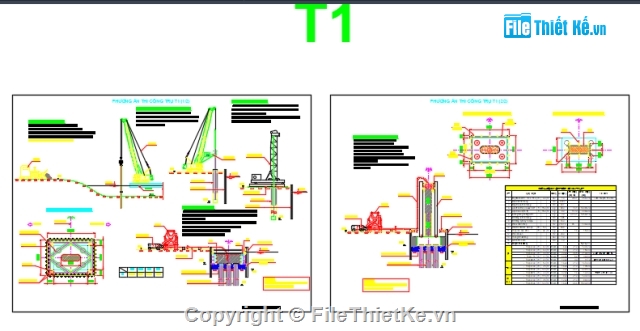

Trụ T1 nằm gần bờ thi công trên đảo nhô, sử dụng hệ vòng vây cọc ván thép để giữ ổn định thành vách hố móng + bê tông bịt đáy. Móng cọc khoan nhồi nằm trong cả đất và đá

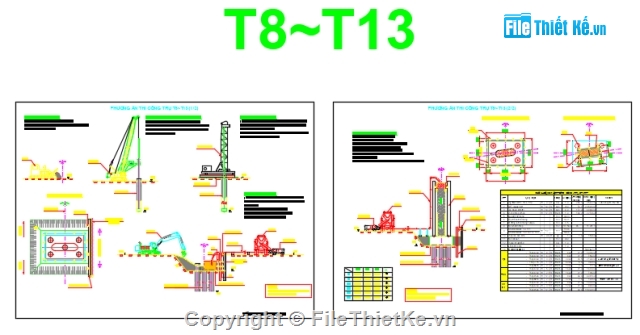

Trụ T8 - T13 nằm trên cạn sử dụng hố móng đào trần + cọc ván thép 1 phía. Cọc khoan nhồi trên cả đất và đá. Đoạn này cầu nằm trên đường cong

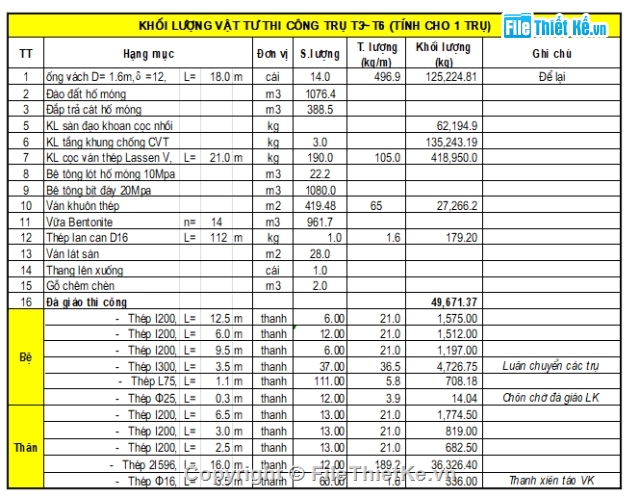

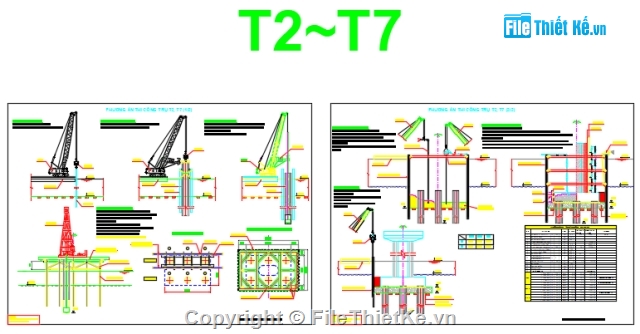

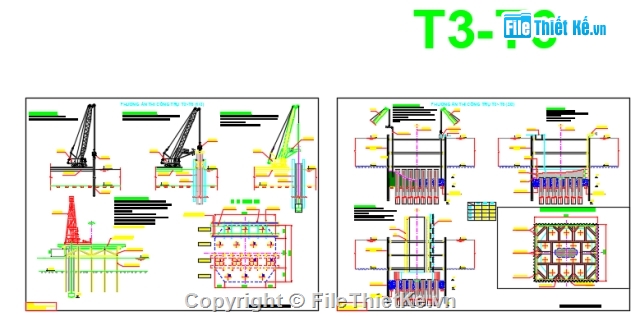

Đoạn T2-T7 nằm ngập nước. Thi công sử dụng cả 2 biện pháp là sử dụng hệ nổi và sàn đạo thi công. Hố móng sử dụng hệ vòng vây cọc ván thép bố trí nhiều tầng khung chống + bê tông bịt đáy giữ ổn định hố móng. Cọc khoan nhồi tựa trên cả đất và đá
