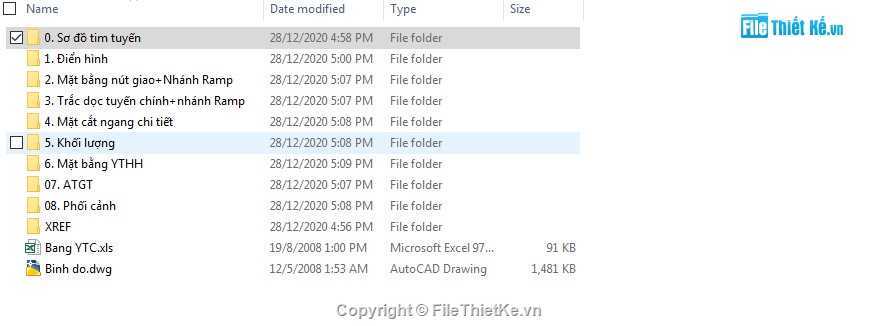

Hồ sơ thiết kế mẫu nút giao hoa thị khác mức hoàn chỉnh bao gồm:
1. Sơ đồ tim tuyến chính và các nhánh ramp tương ứng với cấp đường và tiêu chuẩn thiết kế.

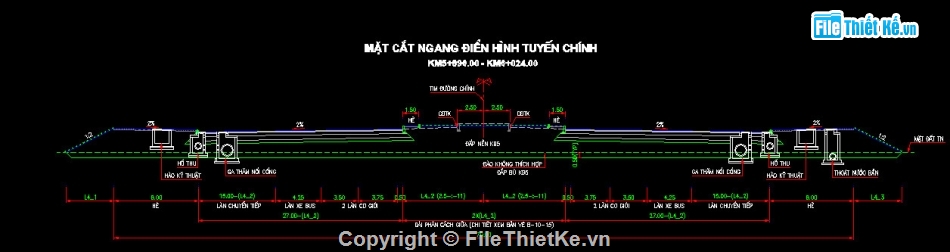

2. Mặt cắt ngang điển hình tuyến chính và các nhánh ramp

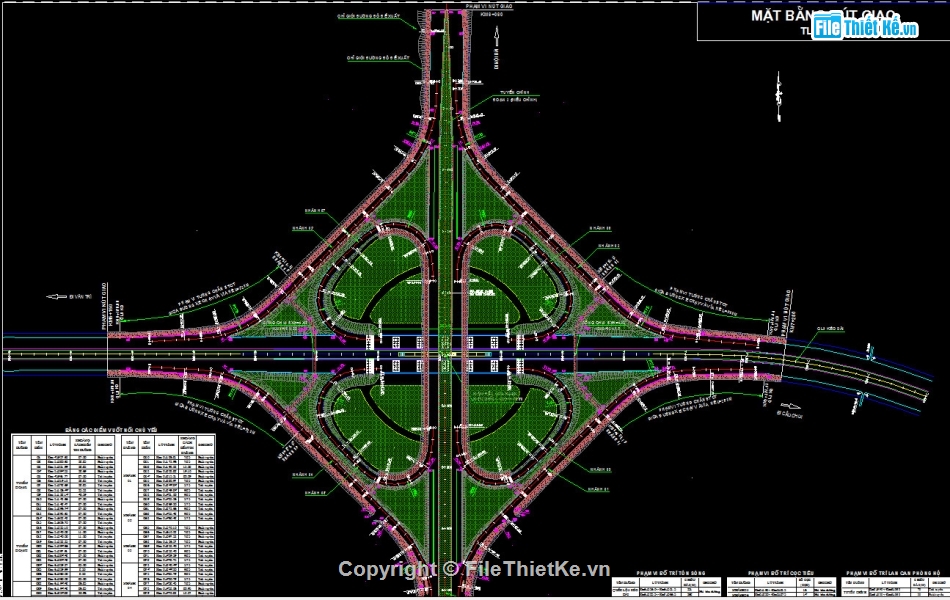

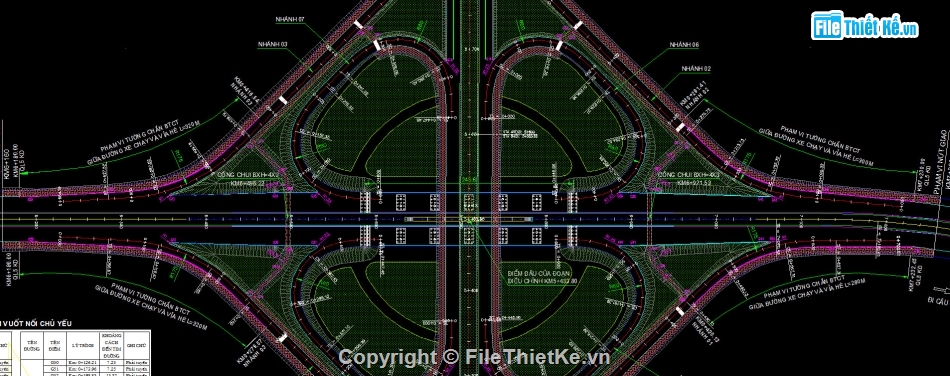

3. Mặt bằng yếu tố hình học nút giao ( bề rộng, bán kính vuốt nối, làn đường,......)

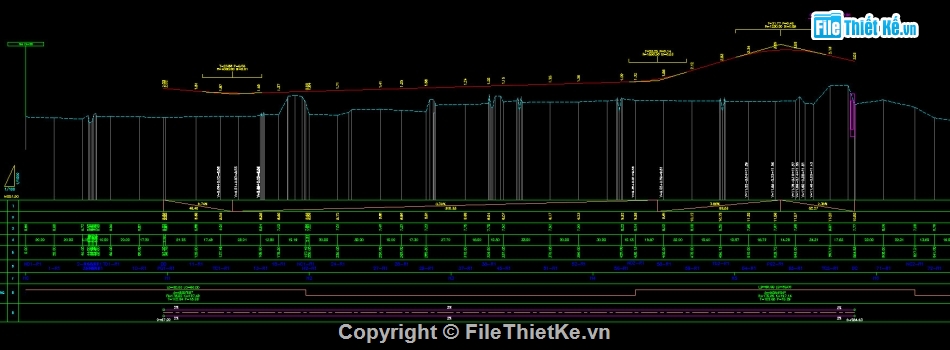

4. Trắc dọc thiết kế tuyến chính và các nhánh ramp

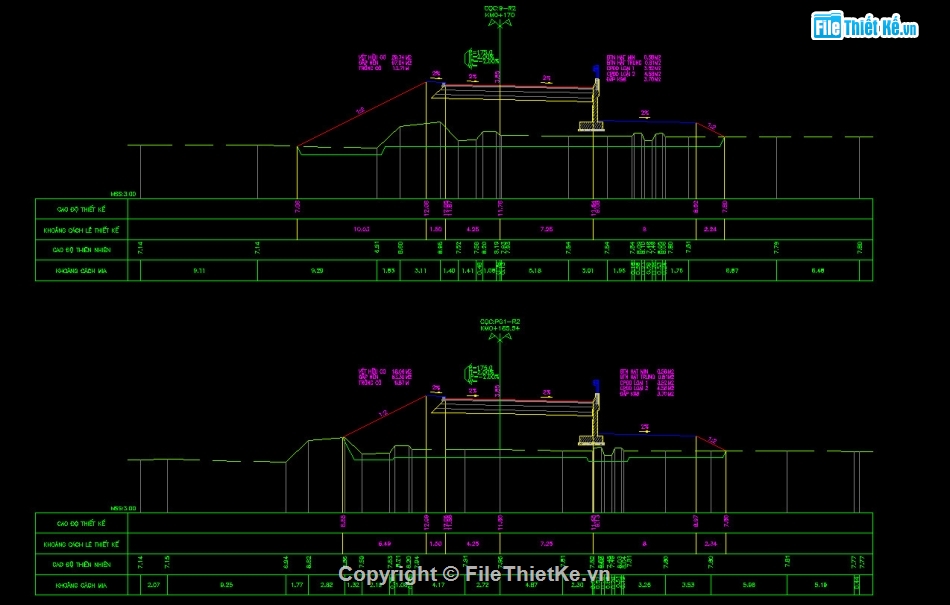

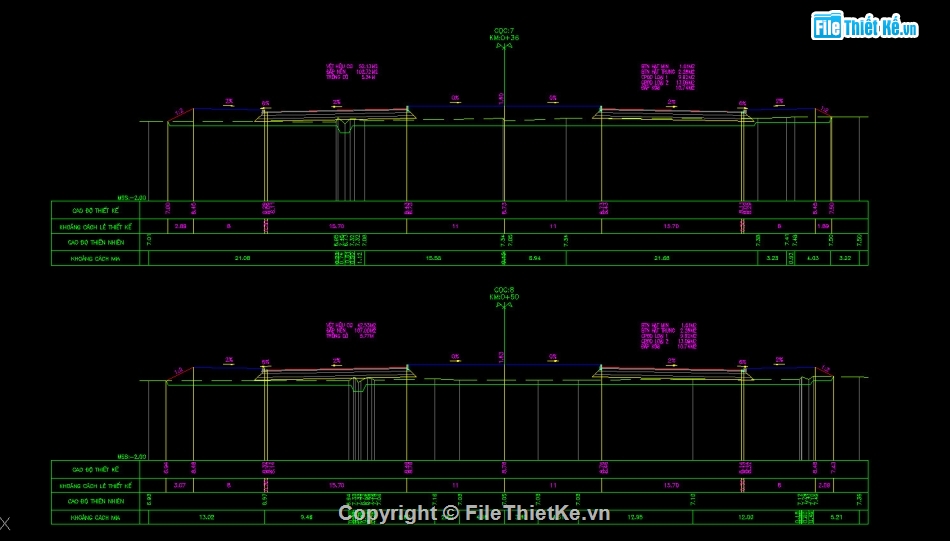

5. Mặt cắt ngang chi tiết thiết kế tuyến chính và các nhánh ramp: khớp nối cao độ giữa các nhánh ramp và tuyến chính
6. Mặt bằng tổ chức giao thông

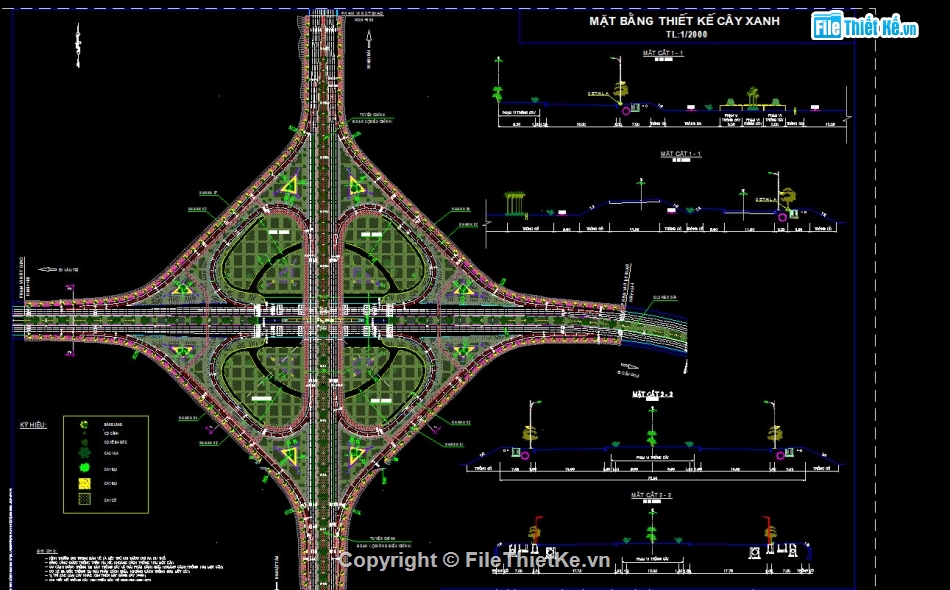

7. Phối cảnh trồng cỏ cây xanh cảnh quan khu vực nút giao

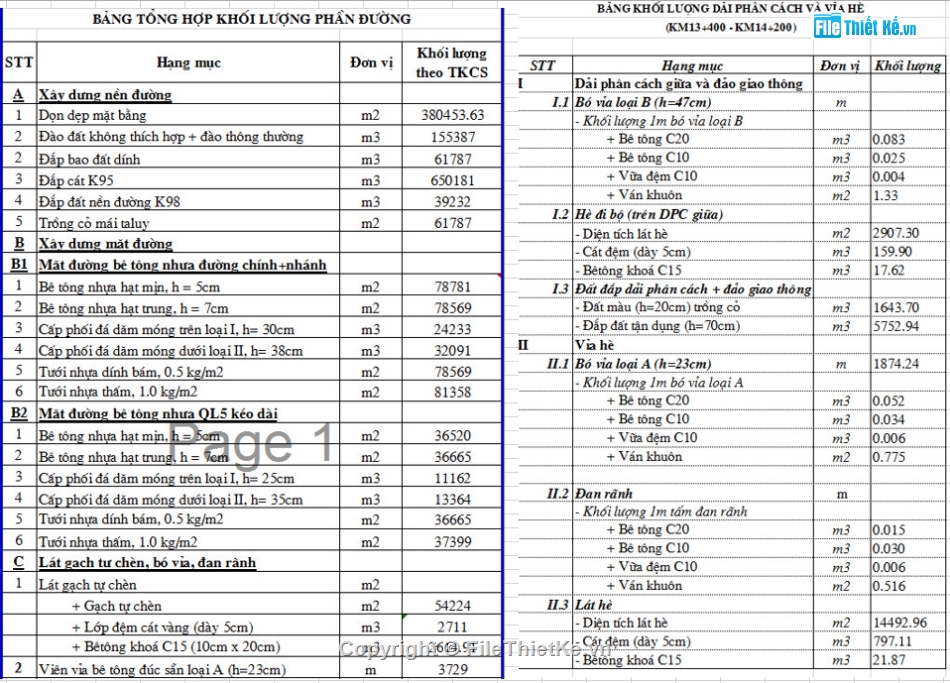

8 . Tính toán chi tiết khối lượng đào đắp, nền mặt đường và các hạng mục phụ trợ
Phạm vi áp dụng:
Nút giao khác mức đường cao tốc vượt qua đường quốc lộ, tính lộ, đường dân sinh bố trí các nhánh ramp lên xuống kết nối vào đường cao tốc và các nhánh ramp phân làn tổ chức giao thông
