Nhà xưởng kích thước 130x170m

[Mã file 121526]
  1 Đánh giá    Viết đánh giá
 0      33      0
Phí tải: 50 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
13-8-2024
Loại file
Full file
Dung lượng
2.9 MB
File đã kiểm thử
File đầy đủ và chi tiết

Full bản vẽ kiến trúc, kết cấu nhà xưởng khung KCT kích thước 130x170m


MÔ TẢ CHI TIẾT

Bản vẽ thiết kế nhà xưởng 1 tầng kích thước 130x170m

 Trục dọc: 10mx14

- Trục ngang: 39mx4

- Cao độ gót kèo: +10.0m

- Cao độ đỉnh kèo: +13.75m

- Bước kèo:86m

Phương án kết cấu

- Móng đơn BTCT

- Cột KCT I600x250x8x12

- Hệ xà gồ mái: Z250x72x78x2 (Mái bắn tôn)

Hồ sơ bản vẽ bao gồm:

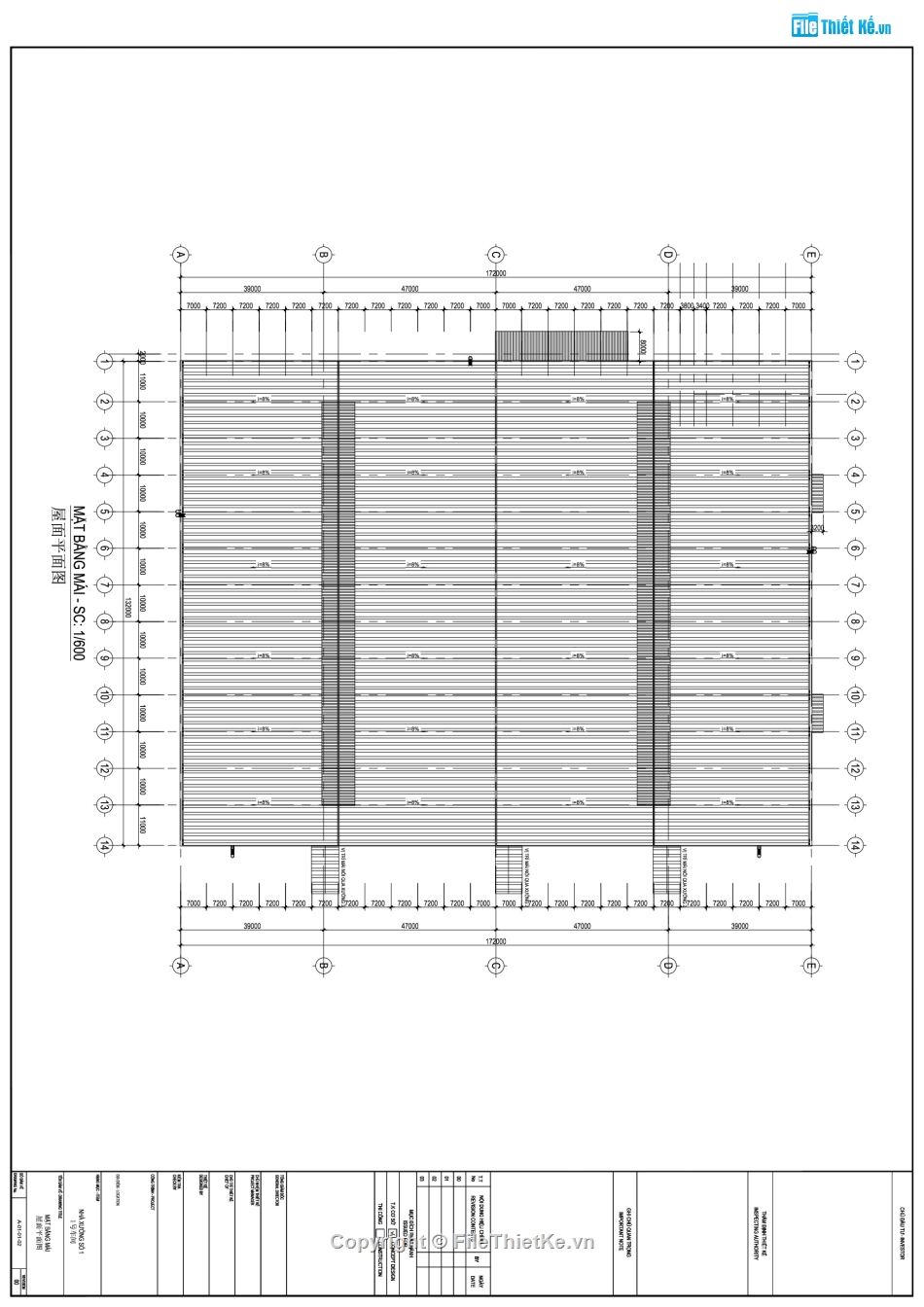

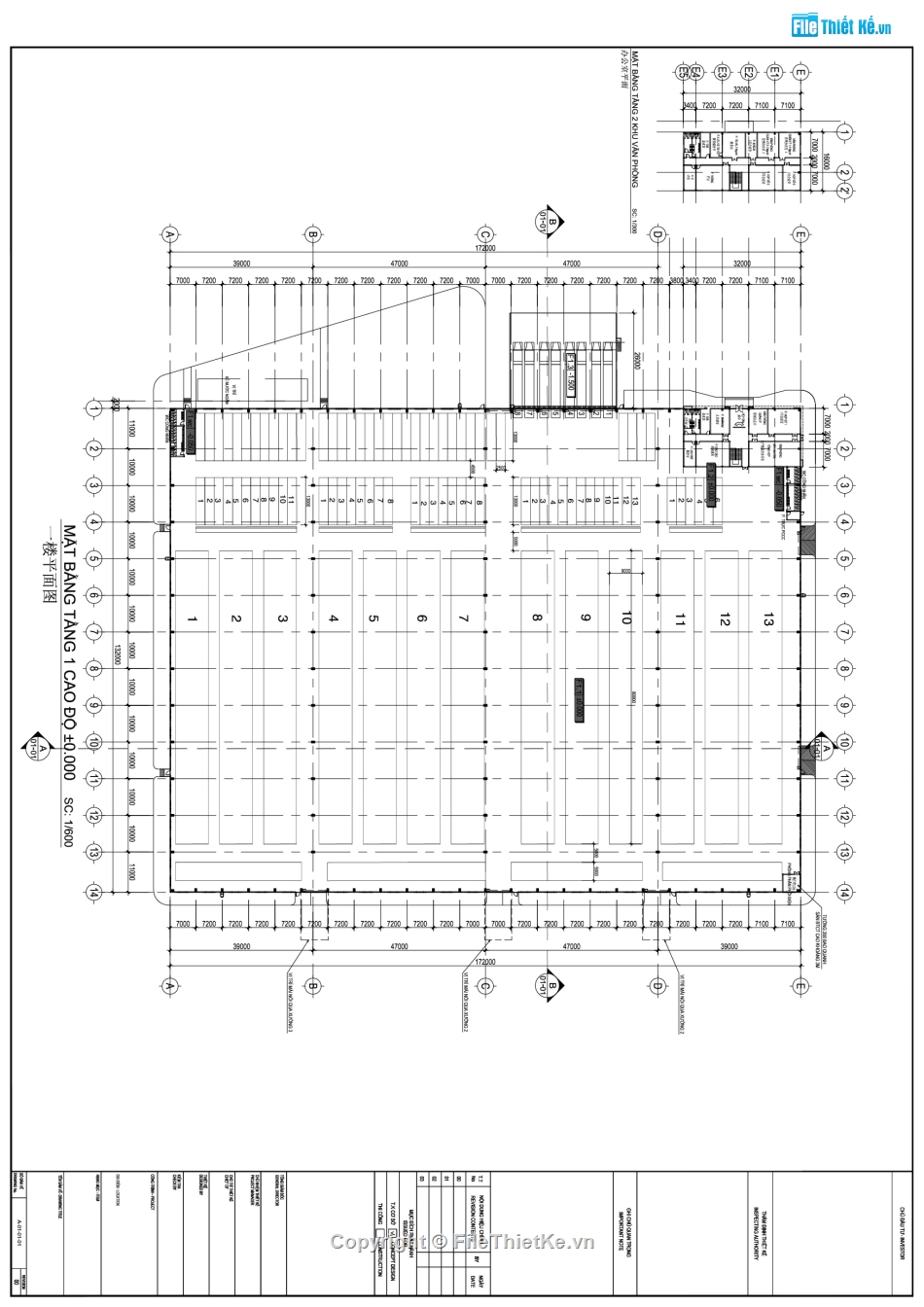

- Phương án kiến trúc: Các mặt bằng, mặt đứng, mặt cắt.

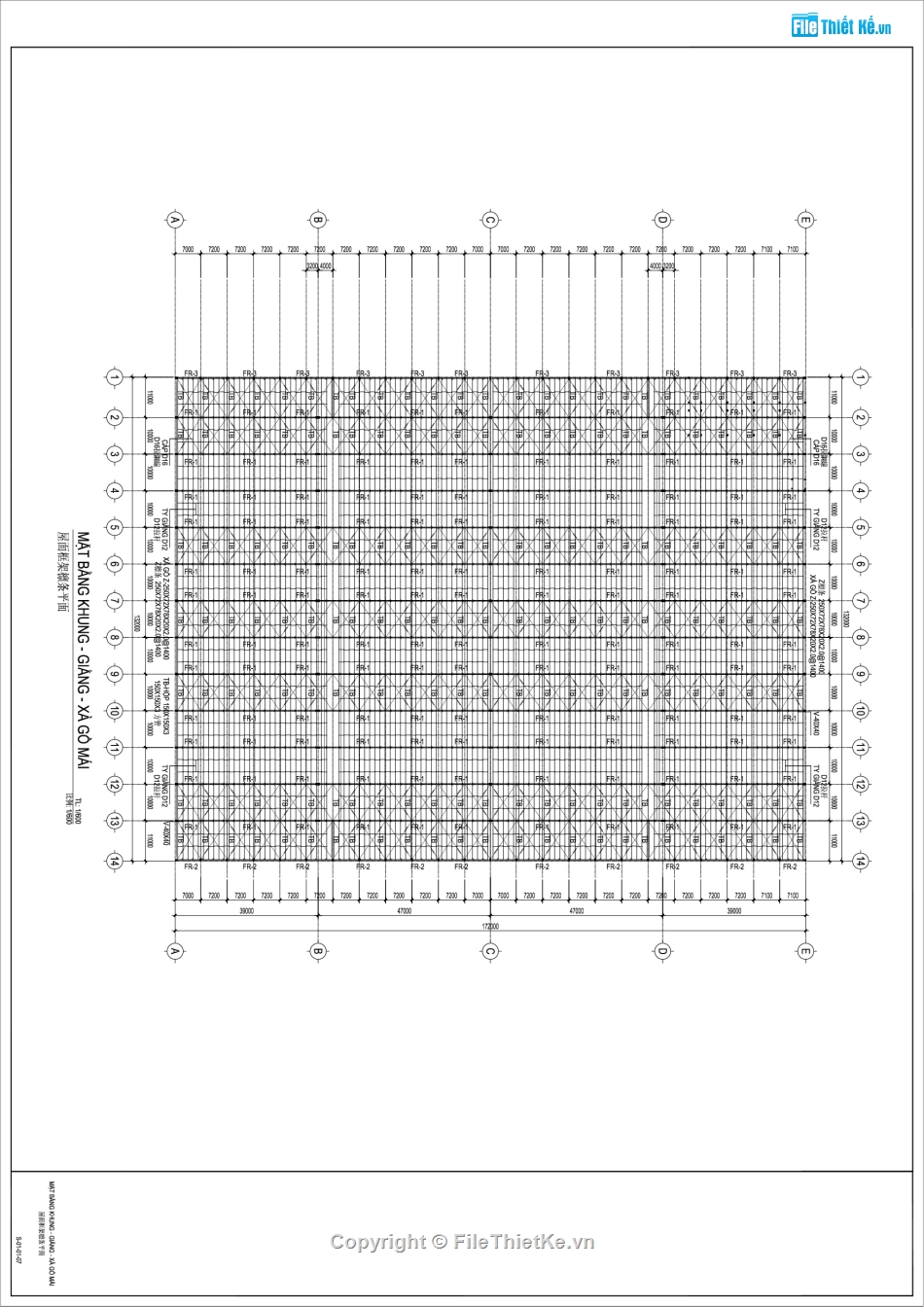

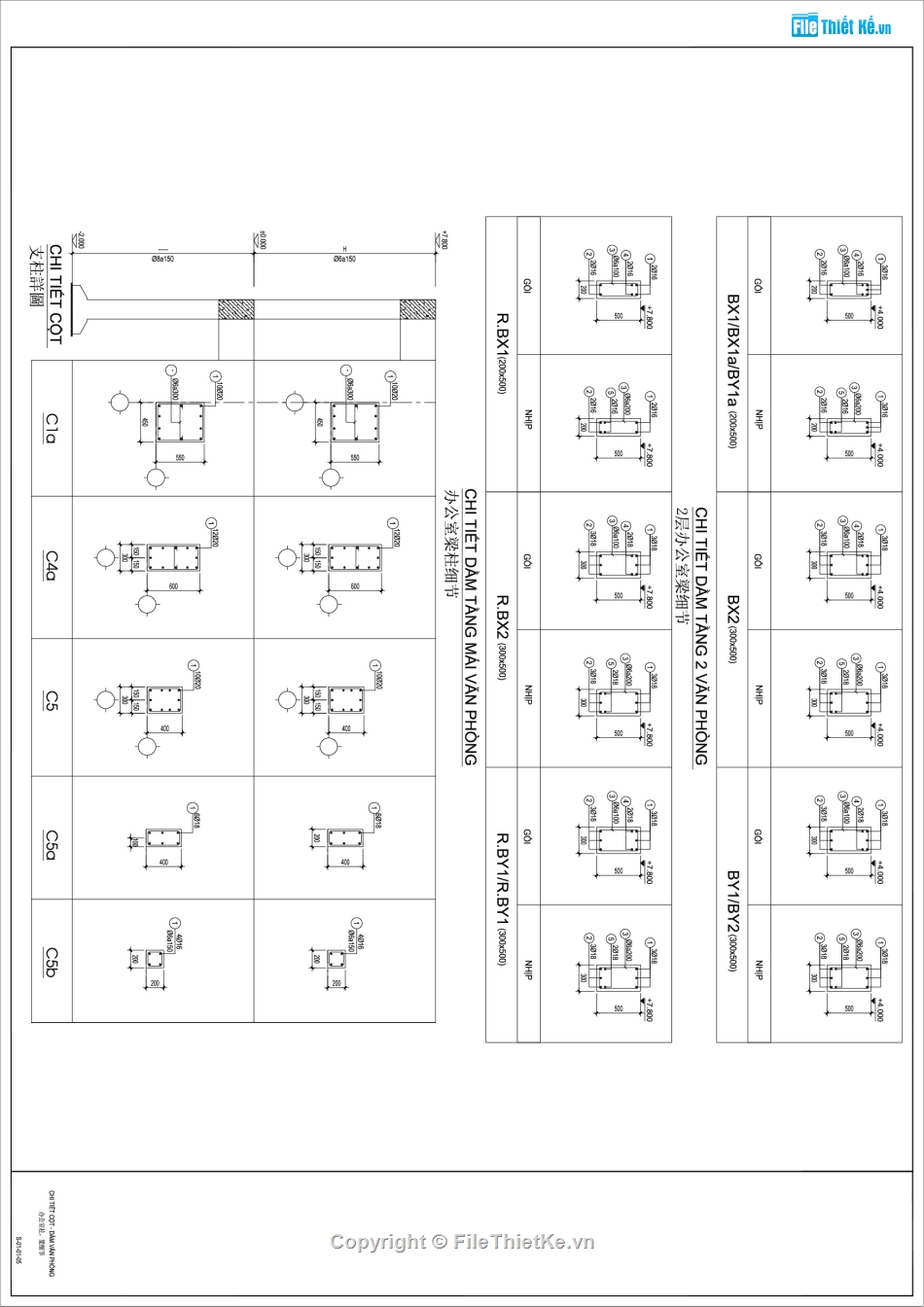

- Thiết kế kết cấu: Các bản vẽ TKTC.

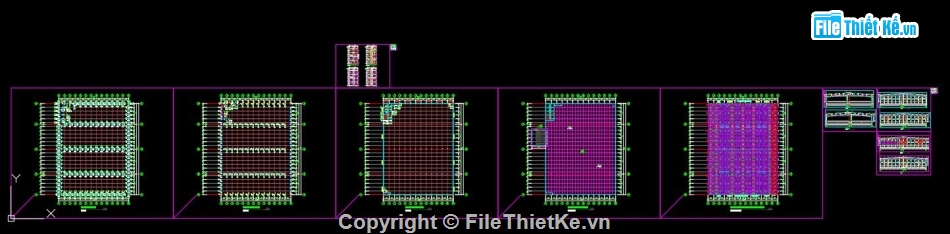

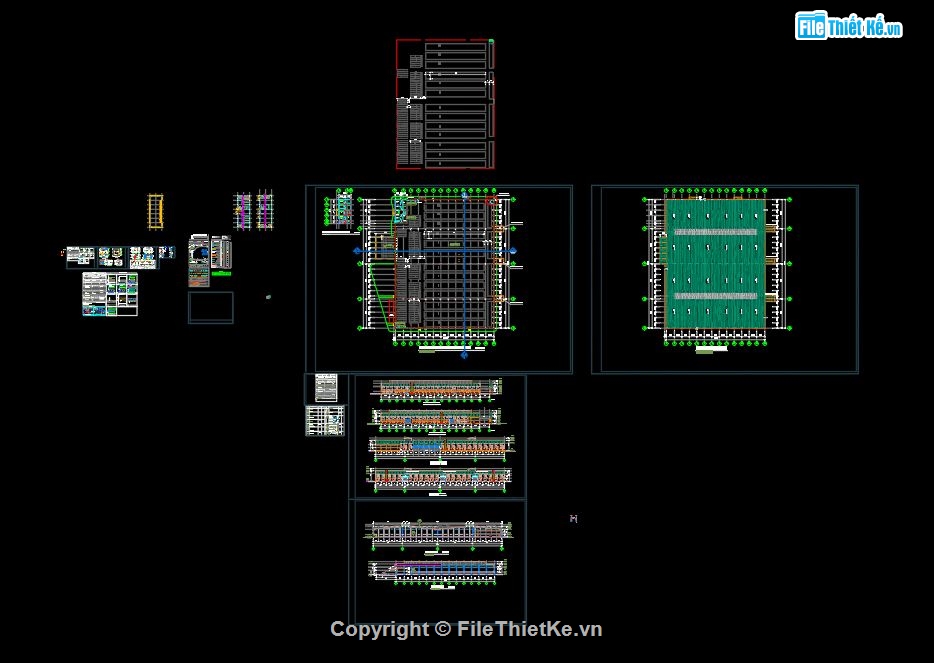

HÌNH ẢNH DEMO
