File cad Nhà tưởng niệm các anh hùng liệt sỹ

[Mã file 14714]
  2 Đánh giá    Viết đánh giá
 27      4059      17
Phí tải: 40 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
11-5-2018
Loại file
Full file
Dung lượng
5.02 MB

File cad + Dự toán CT :Nhà tưởng niệm các anh hùng liệt sỹ với lối kiến trúc truyền thống mang đậm tính tâm linh


MÔ TẢ CHI TIẾT

Công trình được xây dựng trên mặt bằng hình chữ nhật kích thước tim (7,5X 12,0)m; Diện tích xây dựng 129,5m2; Mặt bằng được bố trí làm nơi thờ tự và tưởng nhớ công lao các anh hùng liệt sỹ của xã nhà; Hành lang trước và hiên rộng 1,5m; Cos đỉnh mái ngói: +7.45; Cos nền nhà: ±0.00; Cos sân: -1.35; Nền, sàn nhà lát gạch men Hạ Long kích thước 400x400mm màu đỏ; Cửa đi dùng cửa gỗ Lim, đục chạm hoa văn truyền thống; Tường toàn nhà xây gạch bê tông không nung VXM mác 50. Trát hoàn thiện tường trong, ngoài nhà, cột, dầm, trần bằng VXM mác 75 dày 1,5cm. Trát, đắp các chi tiết gờ, phào, chỉ bằng VXM mác 75; Tường trong, ngoài lăn sơn trực tiếp 3 nước theo quy trình; Dầm, trần, cột bả ma tít và lăn sơn 3 nước giả gỗ. Một số vị trí sơn theo chỉ định;  Dầm, sàn mái nghiêng đổ BTCT toàn khối đá 1x2 mác 200 dày 10cm, mái dán ngói mũi hài 75 viên/m2 màu đỏ; Xây tạo bậc lên xuống bằng gạch bê tông không nung VXM mác 50; Mặt, cổ bậc tam cấp lát đá granit màu ghi sáng; Chặn bậc làm bằng đá xanh Thanh Hóa nguyên khối đục chạm hoa văn truyền thống; Các chi tiết lưỡng long chầu nguyệt, đầu đao, kìm nóc đổ cốt bằng bê tông hoàn thiện bằng VXM truyền thống.

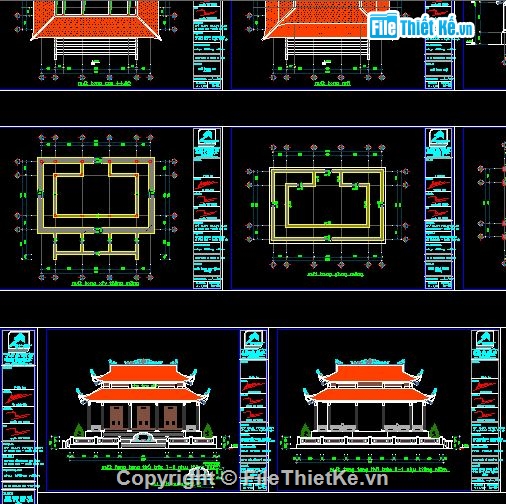

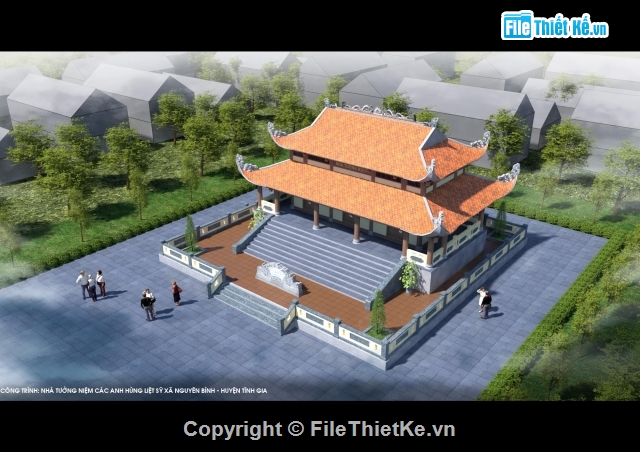

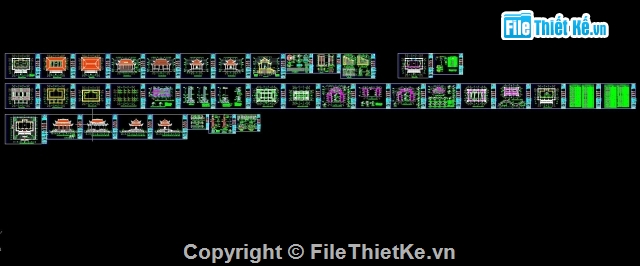

HÌNH ẢNH DEMO

Nhà tưởng niệm liệt sỹ,Kiến trúc nhà tưởng niệm liệt sỹ,File cad nhà tưởng niệm đẹp,nhà tưởng niệm liệt sỹ,thiết kế đài tưởng niệm

Nhà tưởng niệm liệt sỹ,Kiến trúc nhà tưởng niệm liệt sỹ,File cad nhà tưởng niệm đẹp,nhà tưởng niệm liệt sỹ,thiết kế đài tưởng niệm

Nhà tưởng niệm liệt sỹ,Kiến trúc nhà tưởng niệm liệt sỹ,File cad nhà tưởng niệm đẹp,nhà tưởng niệm liệt sỹ,thiết kế đài tưởng niệm

Nhà tưởng niệm liệt sỹ,Kiến trúc nhà tưởng niệm liệt sỹ,File cad nhà tưởng niệm đẹp,nhà tưởng niệm liệt sỹ,thiết kế đài tưởng niệm

Nguồn: Filethietke.vn



LINK DOWNLOAD

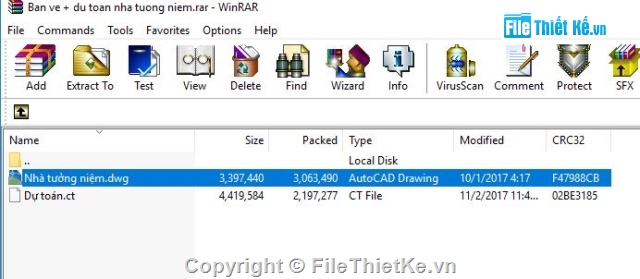

Ban ve + du toan nha tuong niem.rar [5.02 MB]

File đã được kiểm thử
     Báo vi phạm bản quyền
Pass giải nén (Nếu có):
filethietke.vn
DOWNLOAD
(40 Xu)
Bạn có bản vẽ hay
ĐĂNG BÁN NGAY


BÌNH LUẬN


Phát Trả lời Thích  009:30 - 7/6/2019
cho hỏi dự toán xai phần mềm gì v? với tổng mức là bao nhiêu tiền v ạ

ĐÁNH GIÁ


ĐIỂM TRUNG BÌNH

4,5
2 Đánh giá
File rất tốt (1)
File tốt (1)
File rất hay (0)
File hay (0)
Bình thường (0)
Thành viên
Nội dung đánh giá
09:31 - 7/6/2019
File tốt
không biết dự toán xài phần mềm gì
22:14 - 11/5/2018
File rất tốt
File rất tốt và phù hợp để tham khảo
