Nhà cấp 4 kiến trúc truyền thống kích 7.46x18.9m

[Mã file 79296]
  1 Đánh giá    Viết đánh giá
 0      896      0
Phí tải: 50 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
27-11-2020
Loại file
Full file
Dung lượng
3.46 MB

Nhà đón tiếp 01 tầng được xây dựng trên mặt bằng hình chữ nhật có kích thước 18,90m x 7,46m. Hình thức kiến trúc theo kiểu truyền thống, nhà 3 gian, 2 chái, 4 mái đao. Gian giữa rộng 3,9m, 2 gian bên


MÔ TẢ CHI TIẾT

+ Nhà đón tiếp 01 tầng được xây dựng trên mặt bằng hình chữ nhật có kích thước 18,90m x 7,46m. Hình thức kiến trúc theo kiểu truyền thống, nhà 3 gian, 2 chái, 4 mái đao. Gian giữa rộng 3,9m, 2 gian bên rộng 3,6m, 2 chái rộng 3,9m.

+ Khung kết cấu: Kết cấu bê tông cốt thép khung chịu lực theo kiểu vì kèo truyền thống. Kiến trúc vì kèo gồm 4 hàng chân cột, 2 cột cái có đường kích D=330, khoảng cách giữa 2 cột cái là 3,6m. 2 cột quân có đường kính D=330, khoảng cách giữa cột quân và cột cái là 1,93m.

+ Hệ mái và bao che: 4 mái dốc đổ bê tông cốt thép dán ngói mũi hài truyền thống (loại không tráng men). Bờ nóc, bờ chảy xây gạch đặc, kìm nóc nóc đầu đao trang trí hoa văn kiểu truyền thống. Xung quanh xây tường bao che bằng gạch chỉ dày 110, vữa xi măng mác 75.

+  Hoàn thiện: Nền lát gạch gốm 400x400 màu nâu đỏ, Tường mặt trong trát vữa xi măng mác 75, quét sơn màu ghi sáng, mặt ngoài ốp gạch thẻ màu nâu đỏ. Hệ thống cửa đi bằng gỗ theo kiểu truyền thống, cửa sổ hoa văn chữ Thọ. Bậc tam cấp bằng đá xanh.





HÌNH ẢNH DEMO

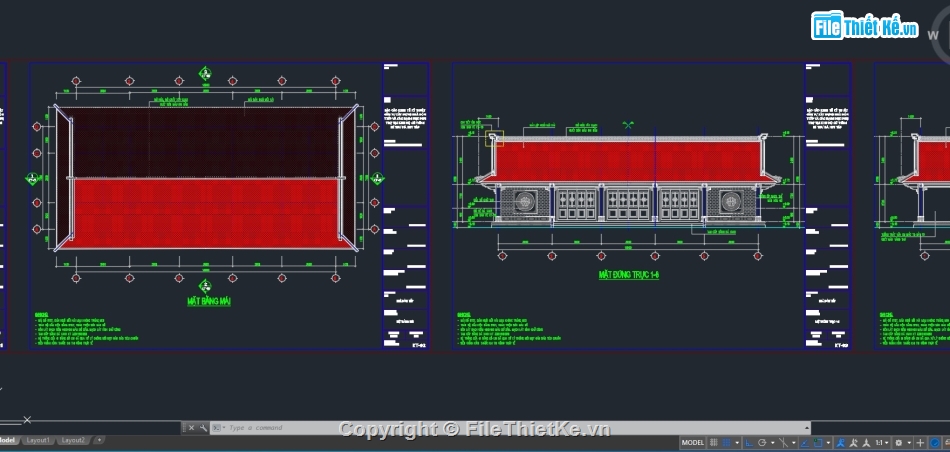

Nhà đón tiếp 7.46x18.9m,nhà khách di tích,Bản vẽ nhà lưu niệm,nhà cấp 4 truyền thống

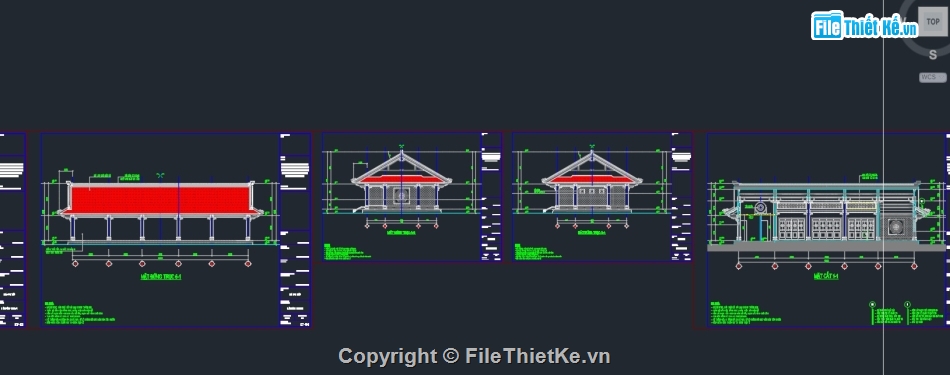

Nhà đón tiếp 7.46x18.9m,nhà khách di tích,Bản vẽ nhà lưu niệm,nhà cấp 4 truyền thống

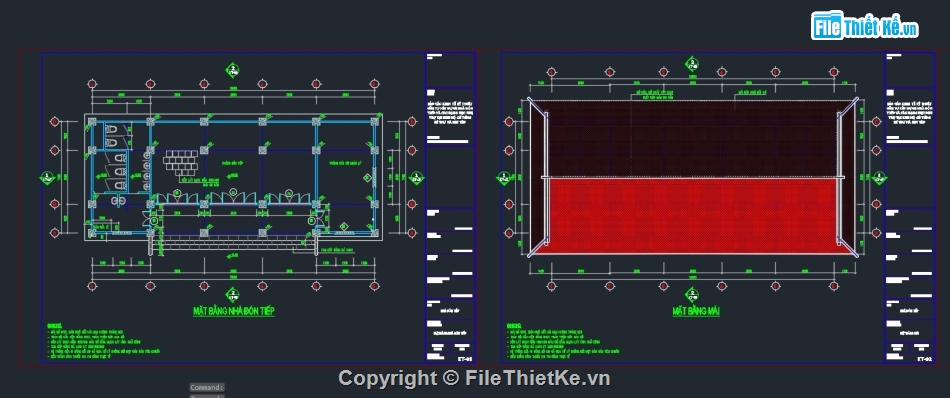

Nhà đón tiếp 7.46x18.9m,nhà khách di tích,Bản vẽ nhà lưu niệm,nhà cấp 4 truyền thống

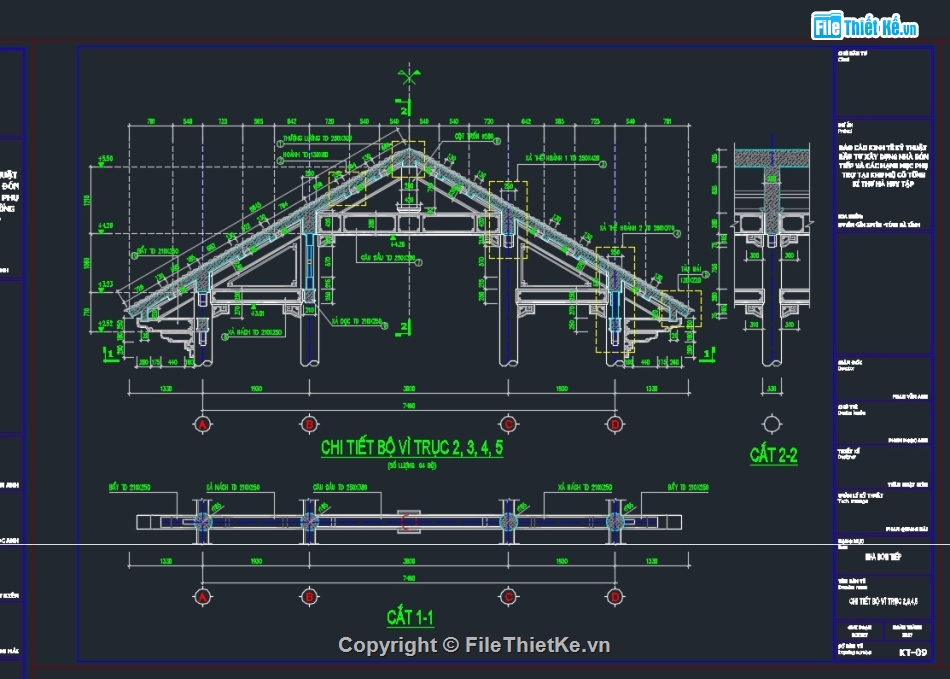

Nhà đón tiếp 7.46x18.9m,nhà khách di tích,Bản vẽ nhà lưu niệm,nhà cấp 4 truyền thống
