Cầu Kiền-Quốc Lộ 10 - Hải Phòng

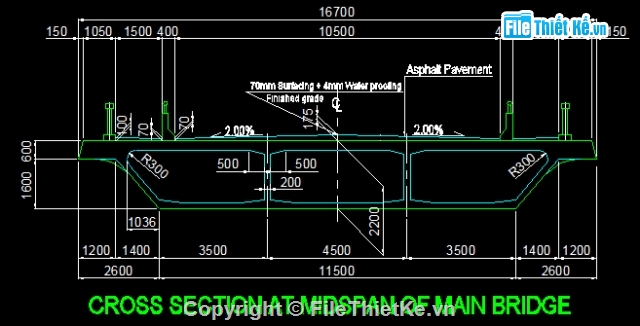

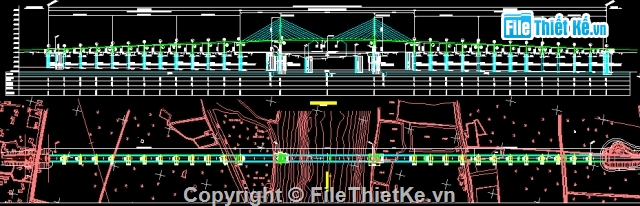

Cầu Kiền, công trình cầu dây văng đầu tiên do một Tổng công ty tại Việt Nam làm nhà thầu chính thi công Sau cầu Mỹ Thuận, đây là cầu dây văng lớn thứ 2 của Việt Nam. với tổng chiều dài là 1.186m, rộng 16,7m do liên danh nhà thầu Tổng công ty Thăng Long - Công ty Sumitomo Mitsui (Nhật Bản) thi công. Cầu kiền được định vị xây dựng bên phà Kiền - Quốc lộ 10, trên dòng sông Cấm.
Trước kia, việc đi lại giữa hai bờ sông chỉ bằng đò, phà, cách trở đợi chờ. Sau 2 năm, vượt qua bao khó khăn về thời tiết và địa chất phức tạp, về công nghệ, thiết bị hiện đại mới được chuyển giao lần đầu tiên ở Việt Nam.

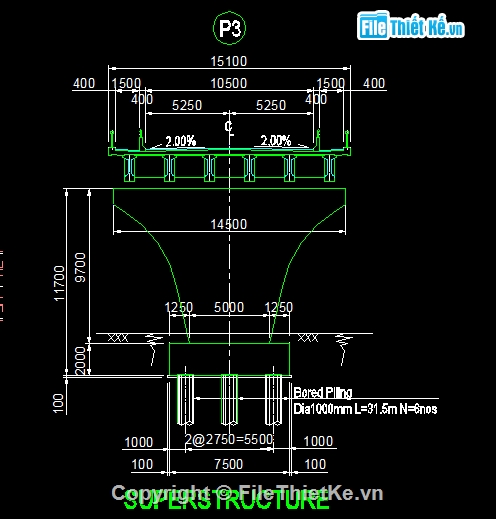

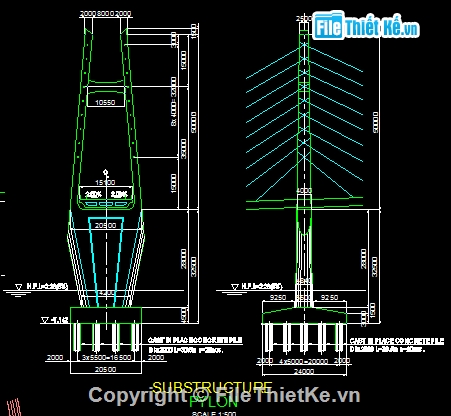

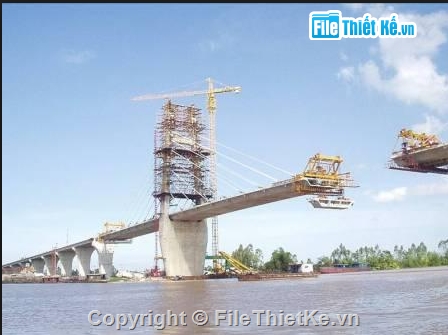

Chiếc cầu được thi công với khối lượng lớn như: thi công cọc khoan nhồi ø2m và ø1m, chiều sâu cọc từ 70 - 80m, với tổng chiều dài cọc là 13.680m; thi công tháp cổng cẩu cao gần 100m; đúc các khối dầm hộp và cẩu lắp 110 khối dầm hộp nặng 14.300 tấn bằng phương pháp lắp hẫng, chiều cao nâng 30m; căng kéo 375 tấn cáp dự ứng lực, gồm 36 cặp dây văng; đúc 45.000m3 bê tông cốt thép; sử dụng 6.910 tấn thép cho xây dựng cầu.
Công trình này góp phần quan trọng vào việc thúc đẩy phát triển kinh tế xã hội vùng Duyên Hải Bắc Bộ và cũng là công trình chào mừng 30 năm ngày thiết lập quan hệ ngoại giao giữa 2 nước Việt Nam và Nhật Bản. Cầu được khánh thành vào ngày 28-9-2003.
File đánh giá chi tiết rất phù hợp cho các bạn tham khảo hoặc thiết kế công trình tương tự
