Hồ sơ bản vẽ thiết kế cấp phép nhà phố 1 tầng kích thước 4x16m có gác lửng.
Thông tin thiết kế:
- Tầng 1: Phòng khách, 02 ngủ, bếp, 01 wc, 01 tăm.
- Tầng lửng: Phòng thờ, sân phơi

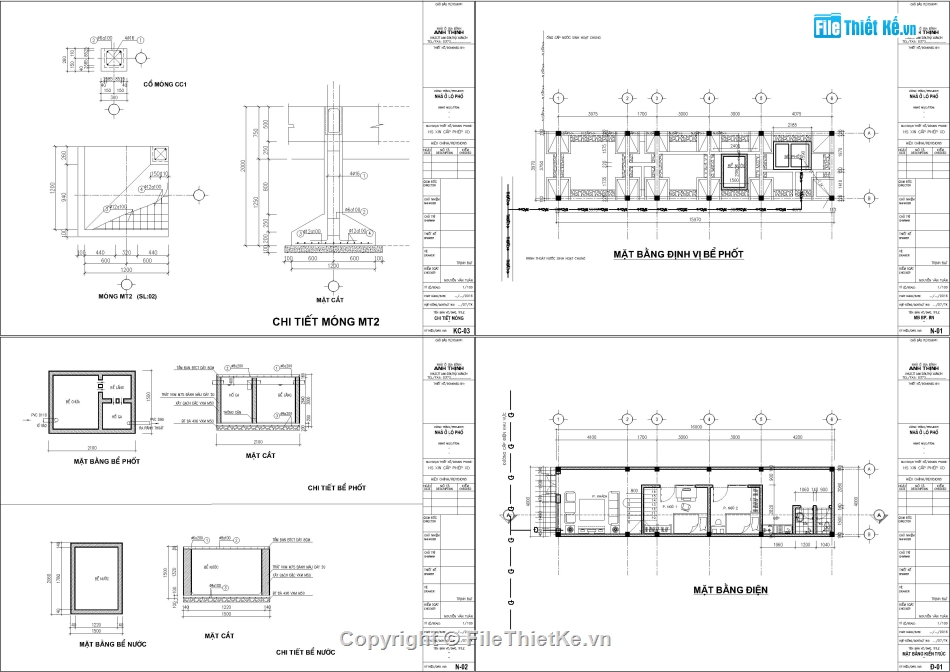

Hồ sơ bản vẽ bao gồm (bản vẽ thiết kế cấp phép):

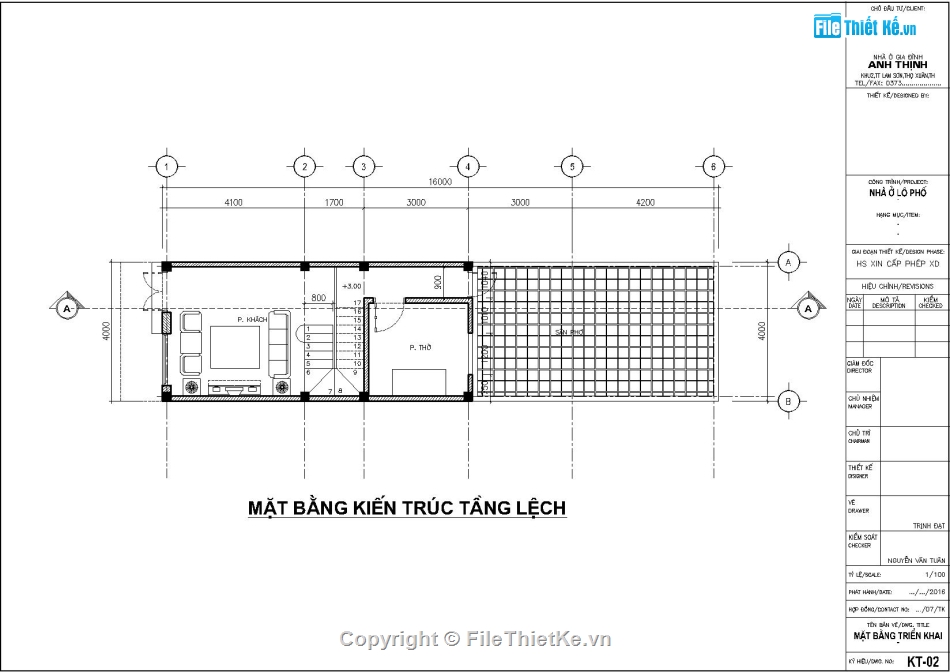

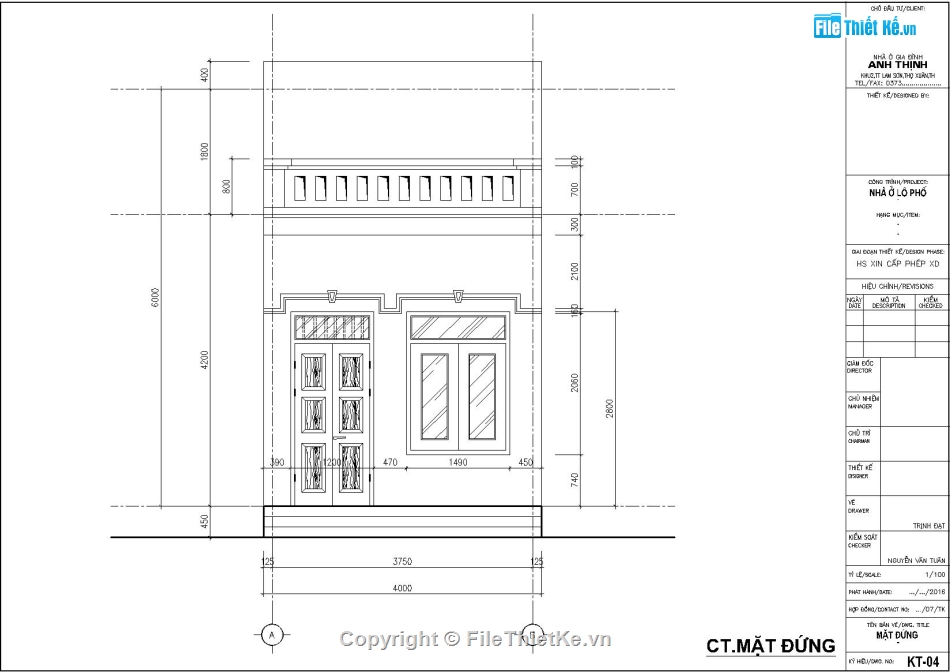

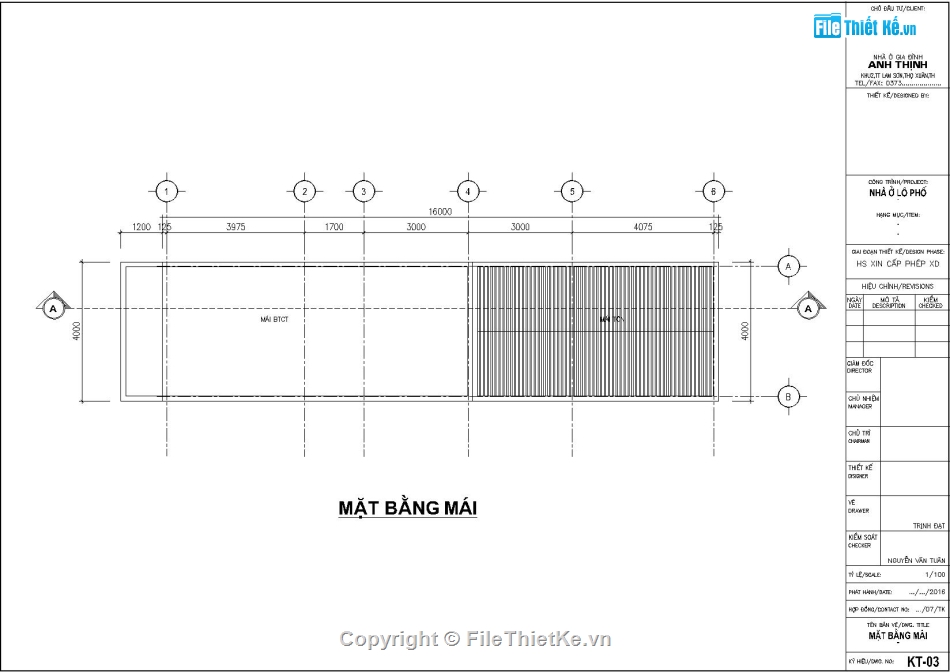

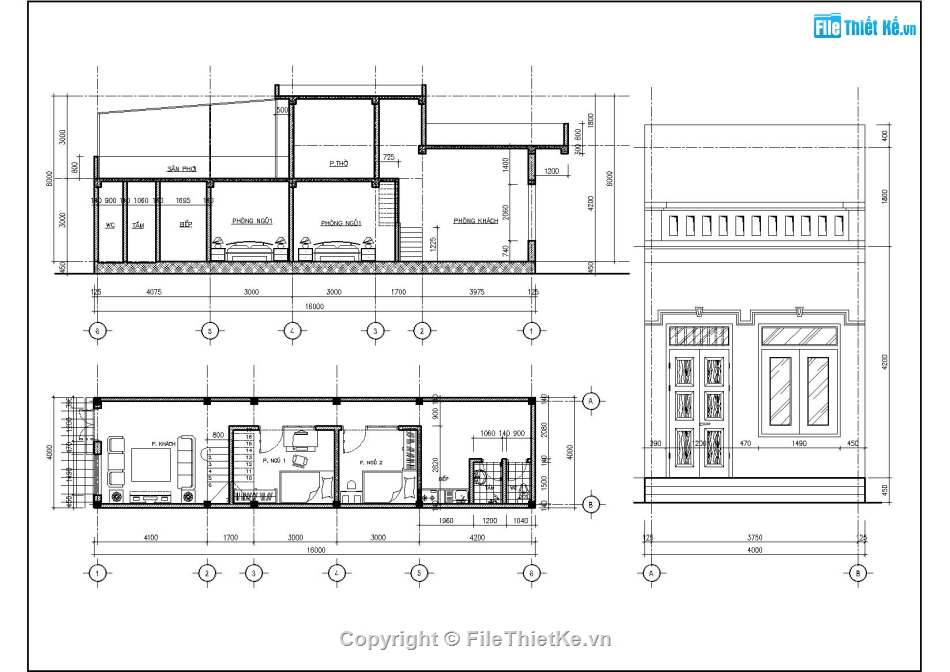

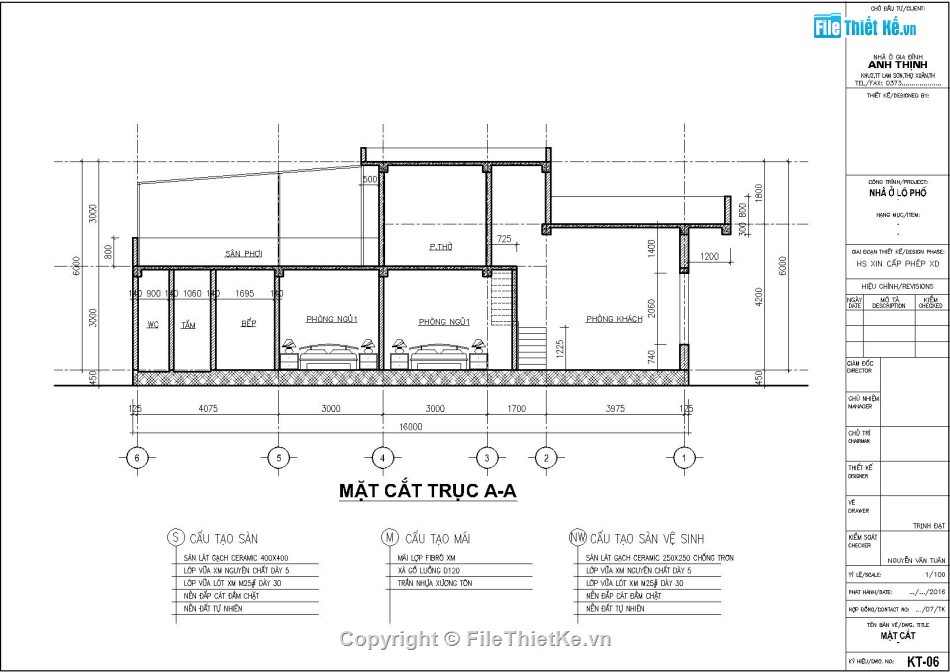

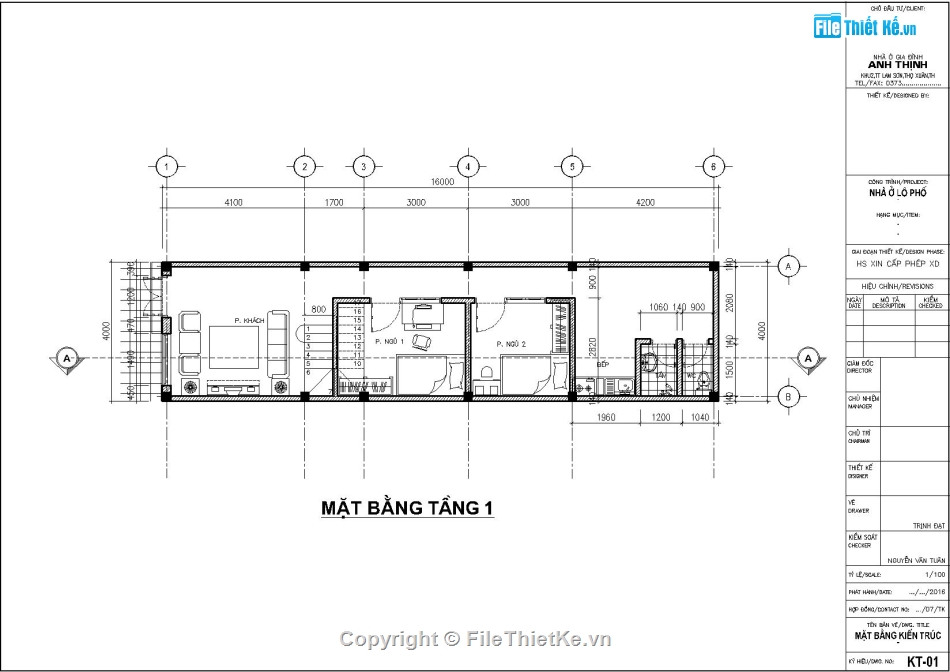

- Bản vẽ kiến trúc: Mặt bằng, mặt đứng, mặt cắt.

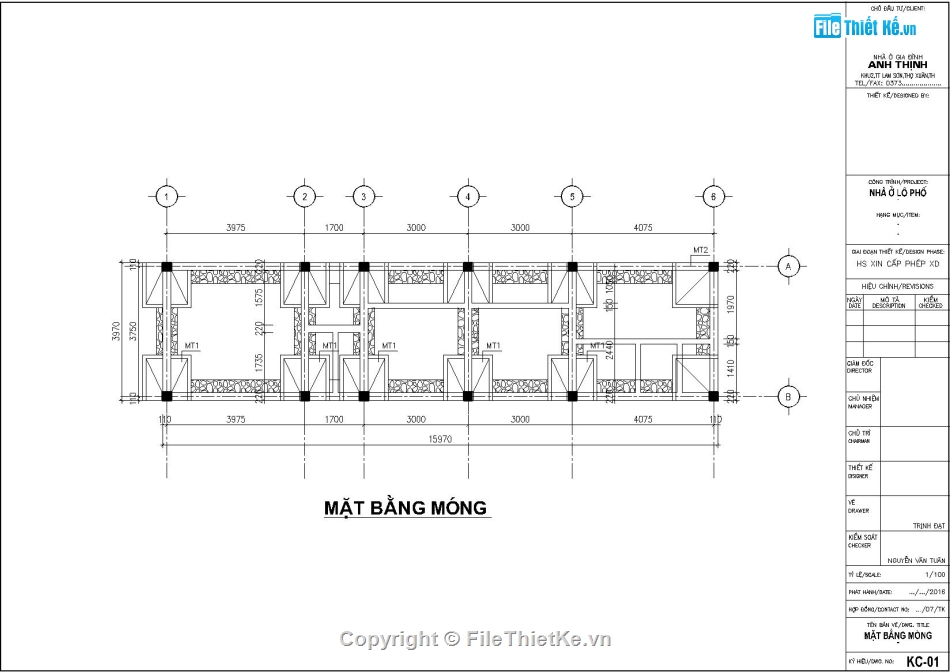

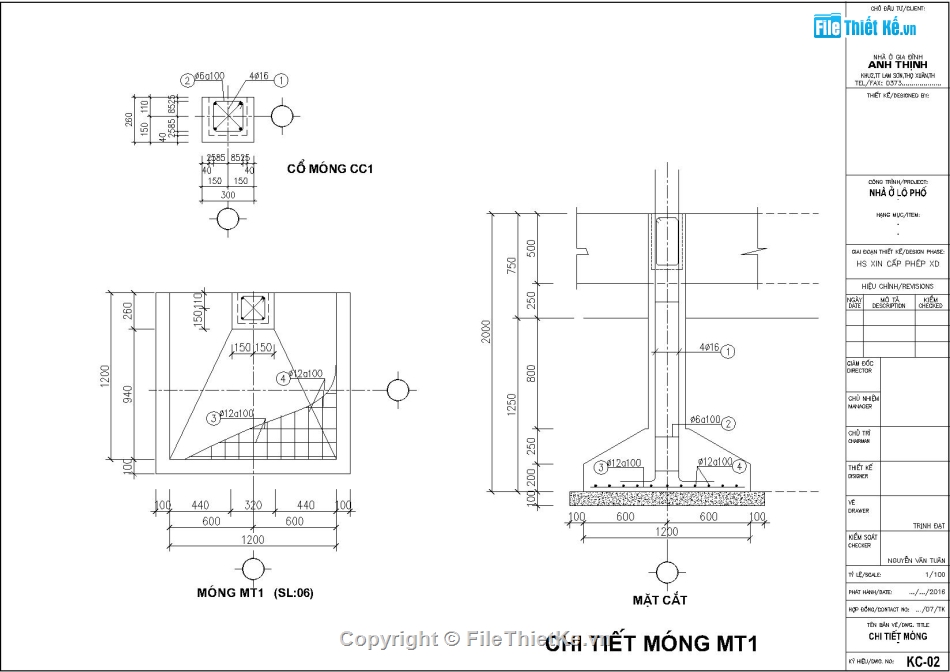

- Bản vẽ kết cấu: Mặt bằng móng, chi tiết móng điển hình.
- Bản vẽ mặt bằng cấp thoát nước.
- Bản vẽ mặt bằng cấp điện.
