Biện pháp thi công lắp đặt dầm dẫn bằng giá long môn cố định + Di động

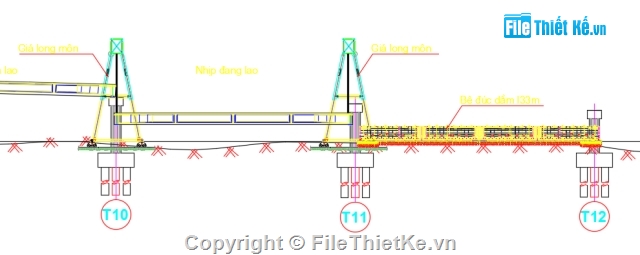

Khu vực trên cạn sử dụng 2 giá long môn di dộng dạng dàn để lắp đặt dầm từ đường dẫn vào vị trí trên mố trụ
Khu vực ngập nước nông thì sử dụng giá long môn cố định hay còn gọi là giá Poóc tích có 1 chân cố định trên xà mũ mố hoặc trụ và chân còn lại cố định trên sàn đạo bằng 4 dầm I596, dầm I596 này được đặt trên các trụ tạm là các cọc thép H400 dài 12m
Dầm chủ di chuyển trên hệ thống đường ray đặt trên cạn hoặc trên các dầm i596

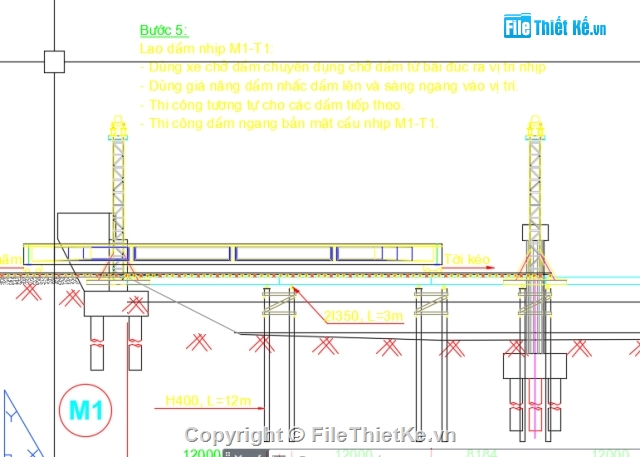

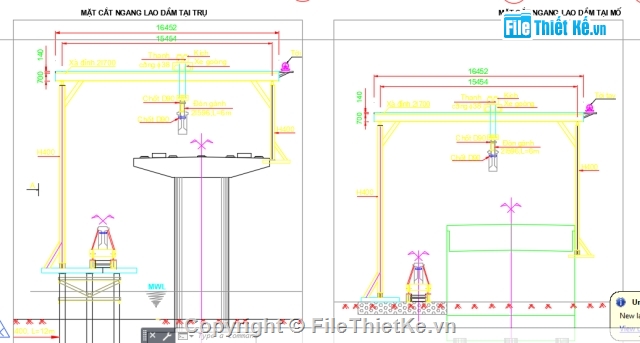

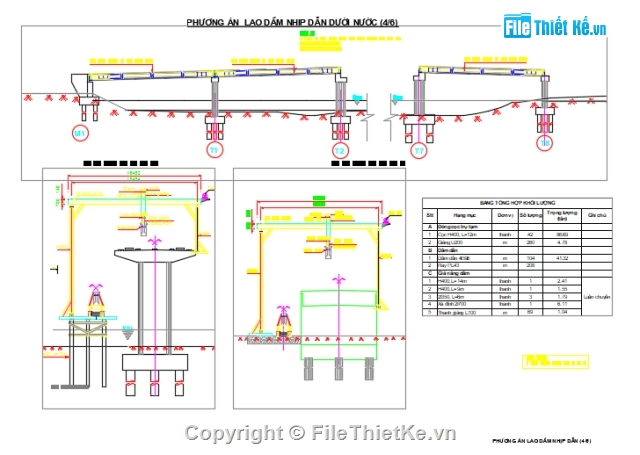

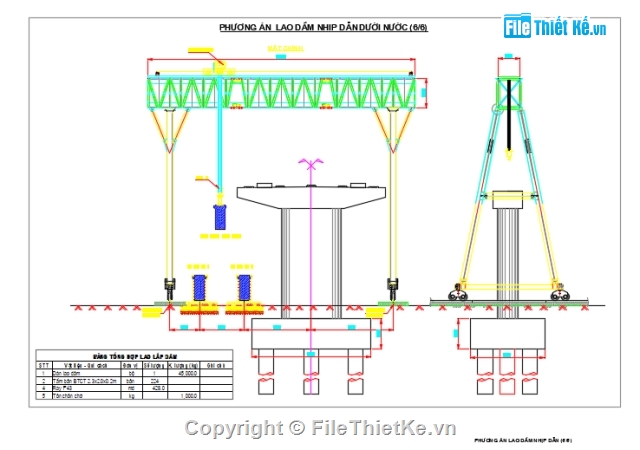

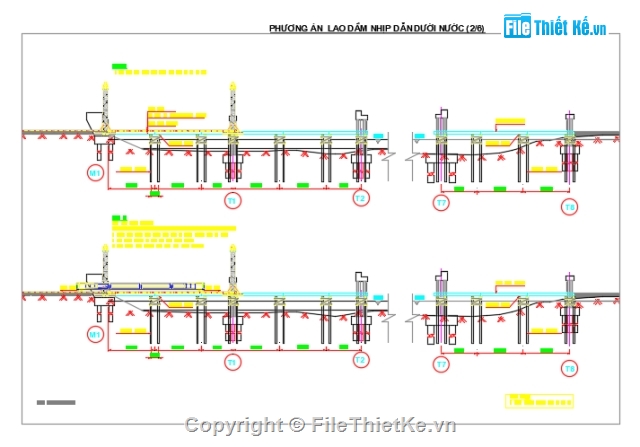

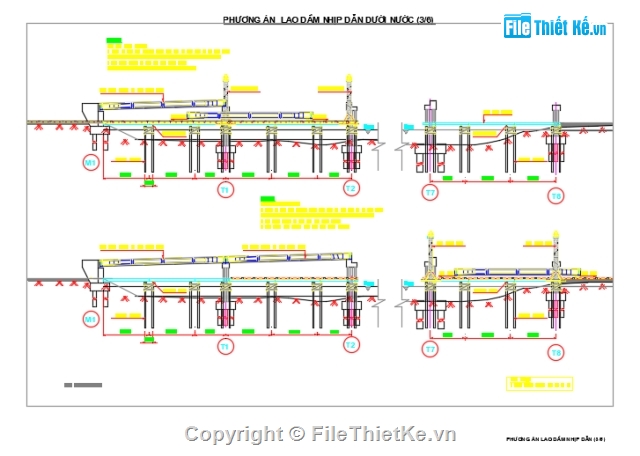

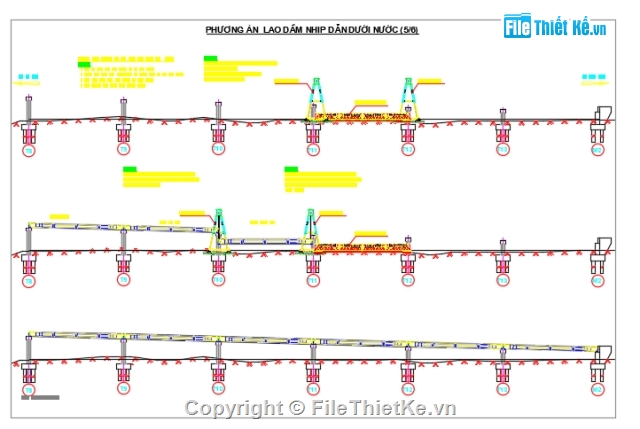

Bản vẽ thể hiện biện pháp thi công nhịp dẫn dầm I hai phần đầu cầu.
Bản vẽ thể hiện rất đẹp và chuyên nghiệp, in ấn bản vẽ trên Layout đã fix chiều cao chữ

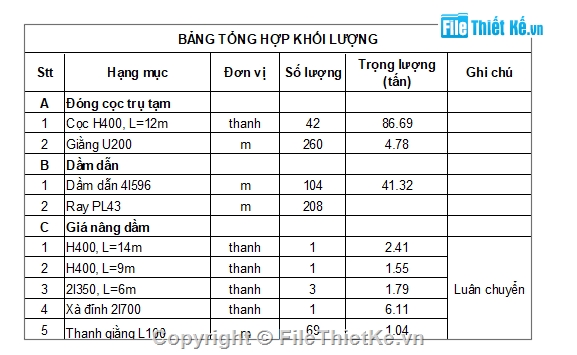

ngoài ra bản vẽ còn thể hiện chi tiết khối lượng sử dụng trong quá trình thi công
