I. GIỚI THIỆU:

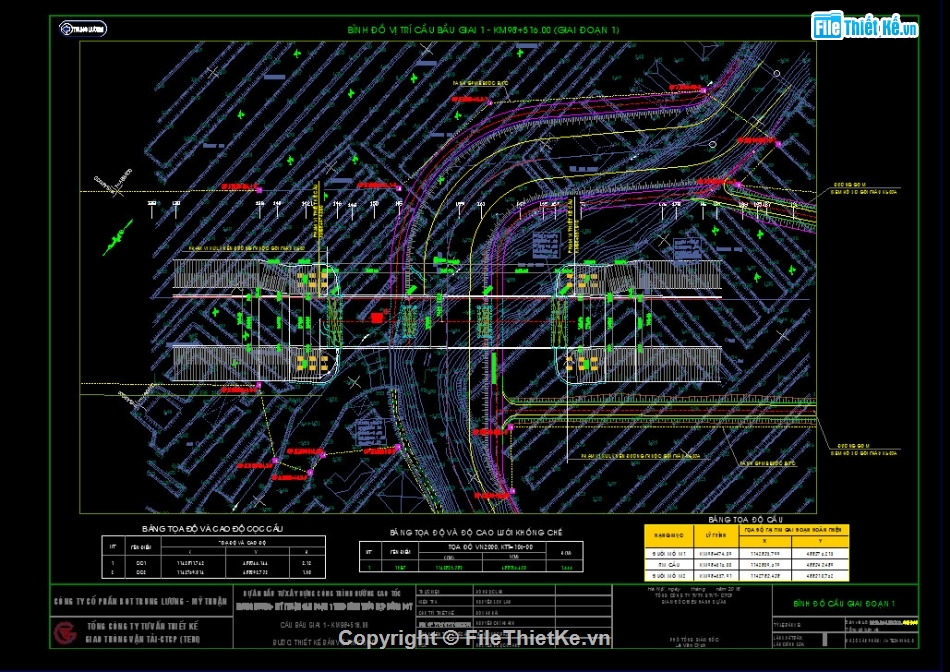

Cầu Bầu Giai thuộc gói thầu XL-19: Xây dựng các cầu Bầu Giai 1, Rạch Chanh và nút giao An Thái Trung (Km100+460-Cuối tuyến), nhánh nối QL30 thuộc dự án đường cao tốc Trung Lương – Mỹ Thuận giai đoạn 1
II. THUYẾT MINH:

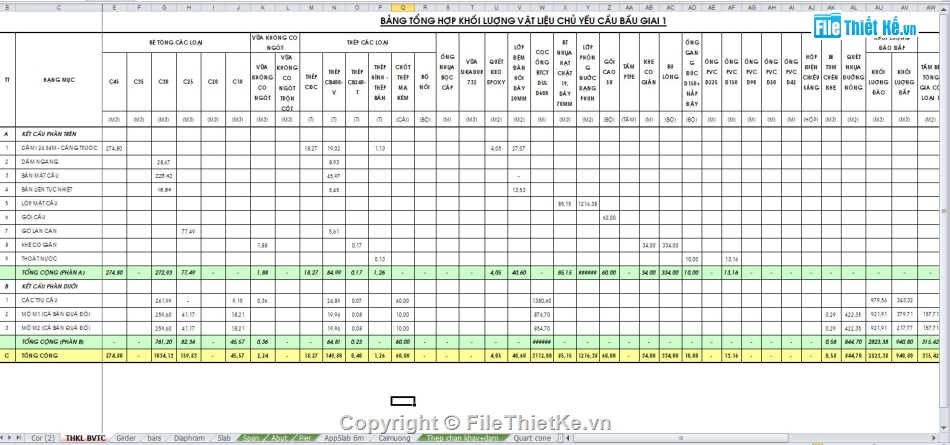

A. Phần chung
1. Quy mô: Cầu vĩnh cửu bằng bê tông cốt thép và bê tông cốt thép dự ứng lực.
2. Tải trọng: Hoạt tải HL93
3. Khổ cầu: Chiều rộng bề rộng mặt cầu giai đoạn 1: B=17.5m
Trong đó:
+ Chiều rộng gờ lan can: 2x0.5=1.0m
+ Chiều rộng phần xe chạy: 16.5m
B. Phương án kết cấu
1. Kết cấu phần trên:
- Trắc dọc cầu: Cầu nằm trên đường cong đứng R=6000m, tiếp nối về phía 2 mố.
- Tổng chiều dài cầu tính đến đuôi mố=83.82m
- Sơ đồ nhịp: (3x24.54)m.
- Kết cấu nhịp :

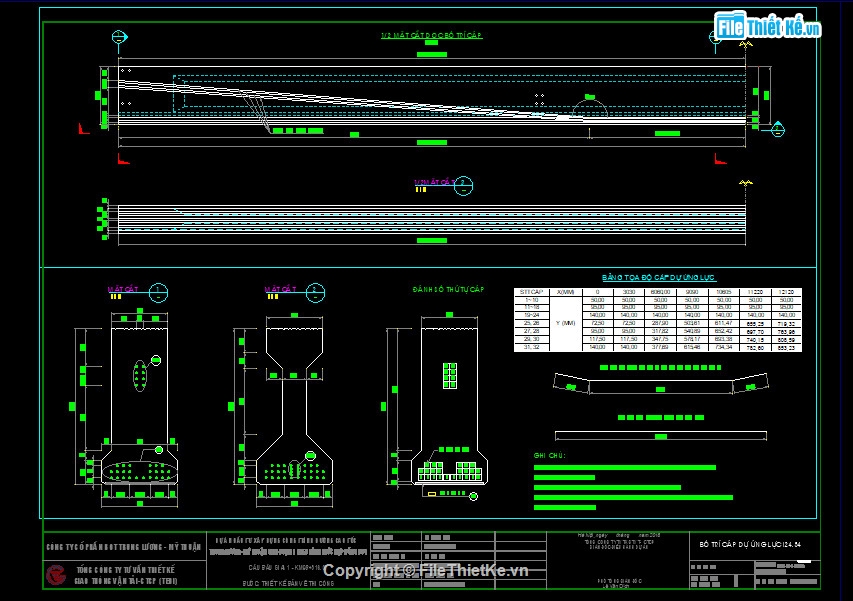

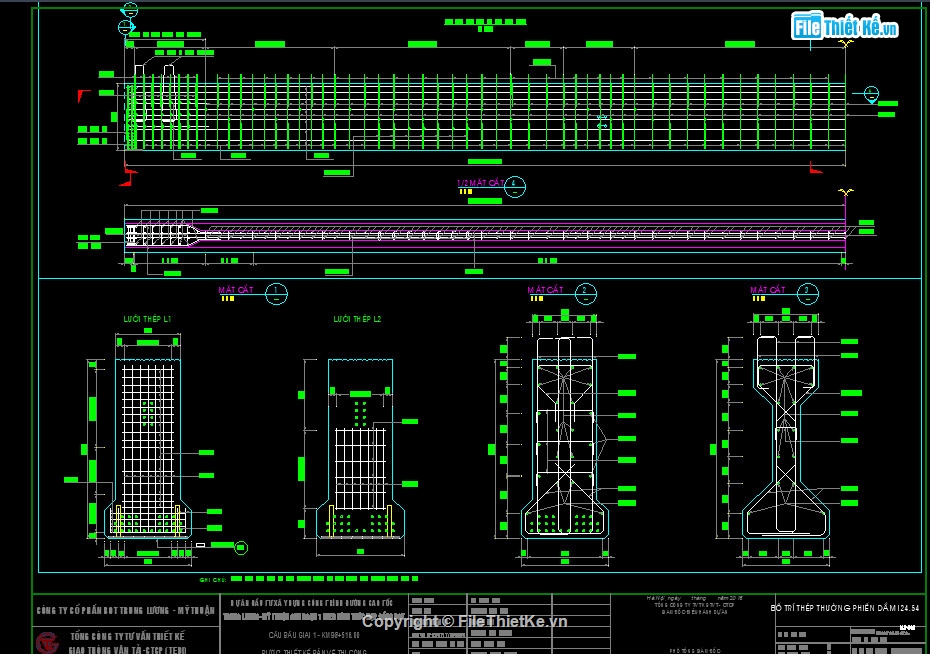

+ Dùng các nhịp dầm I L= 24.54m

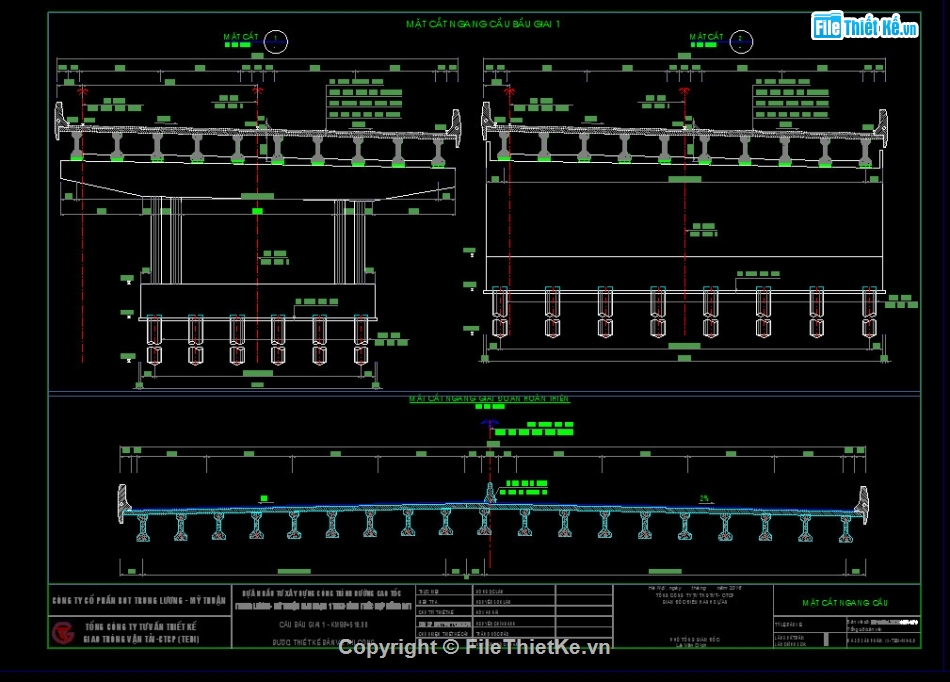

+ Mặt cắt ngang gồm 10 dầm chủ, khoảng cách giữa các dầm 1.75m
- Lớp mặt cầu bê tông asphalt dày 70mm
- Lớp phòng nước dạng dung dịch phun.
- Gối cầu: Sử dụng gối cao su.
- Khe co giãn: Sử dụng khe ray.

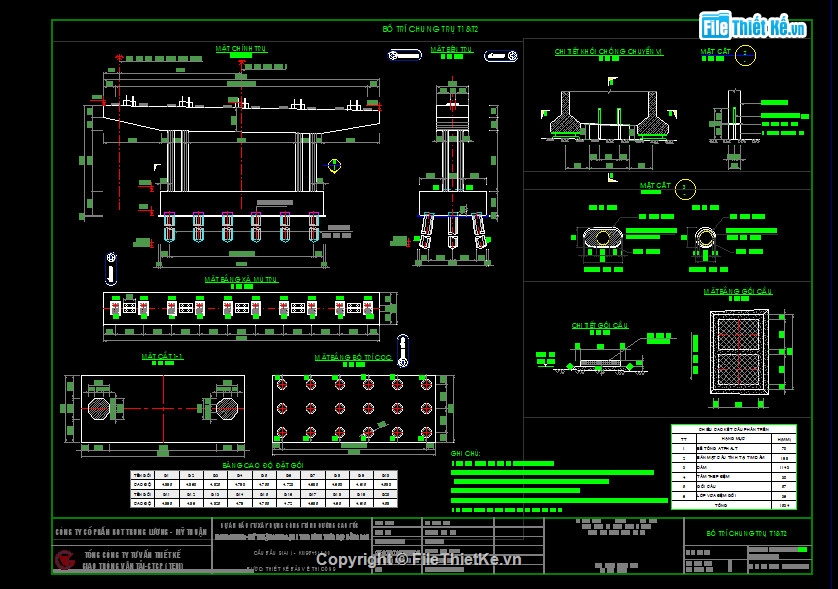

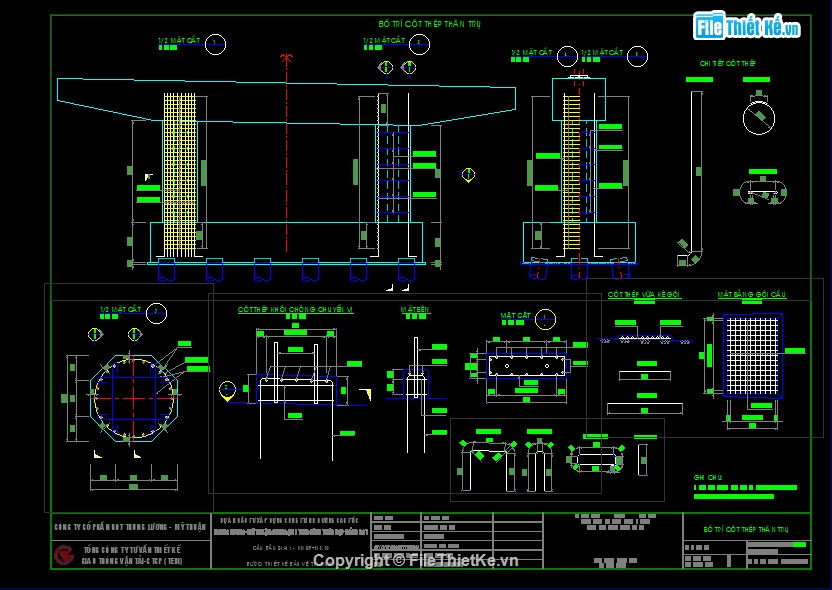

2. Kết cấu phần dưới:

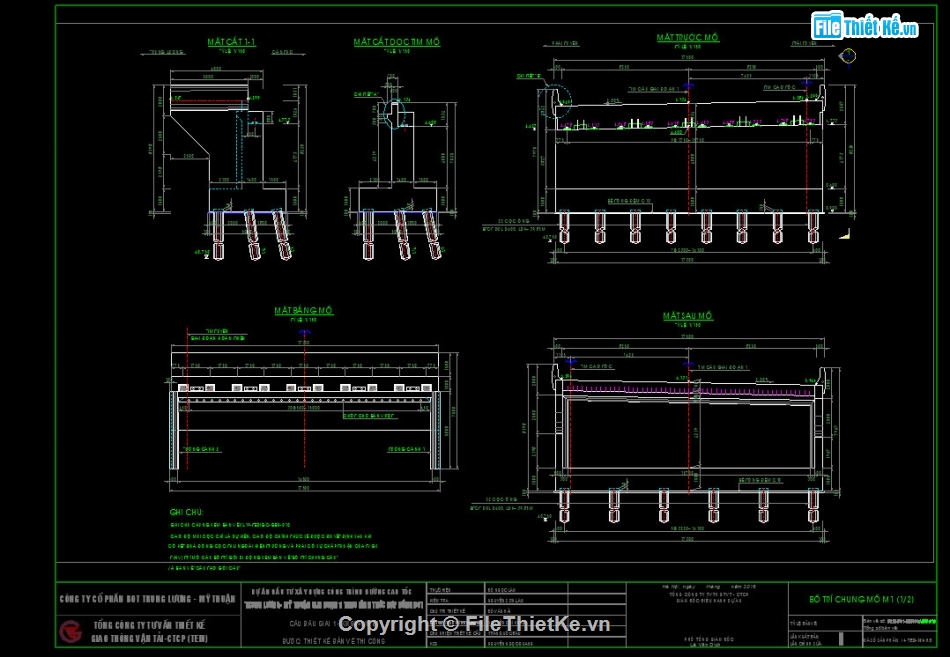

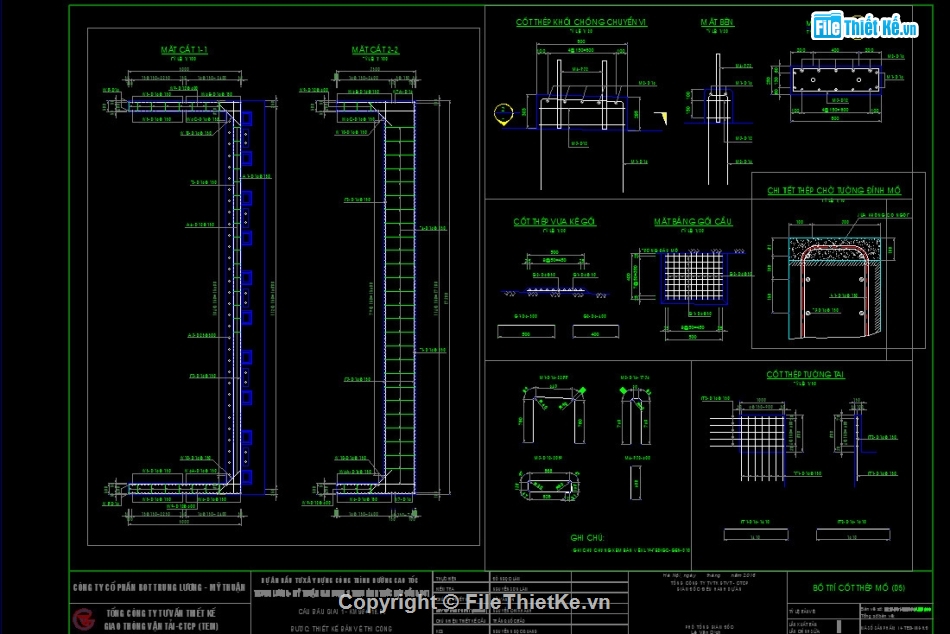

- Kết cấu mố: Mố BTCT

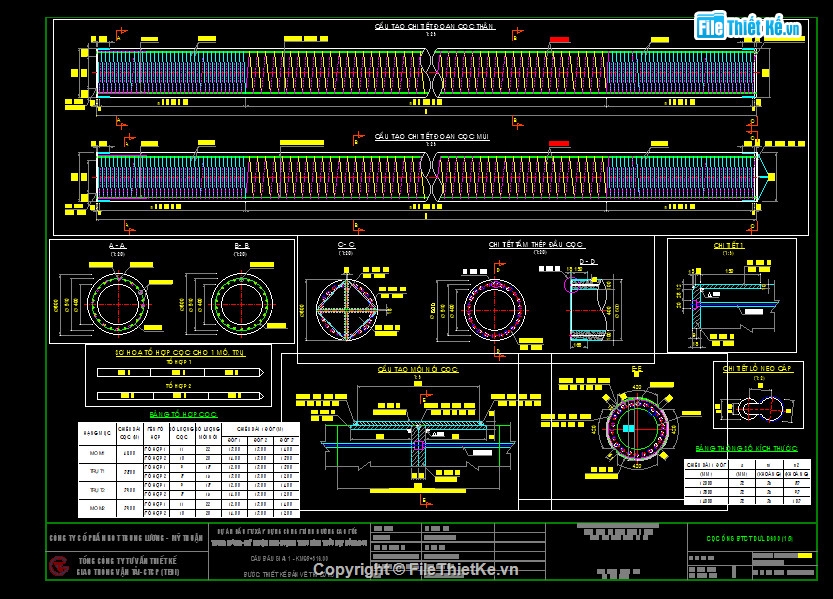

- Móng mố trụ dùng cọc ống dự ứng lực D600.
