Igiải pháp thiết kế cầu
I.1Vị trí cầu
Tim cầu đi song song và cách tim cầu hiện hữu khoảng 31.5m về bên trái (hướng Hóc Môn – Củ Chi):
Bờ huyện Hóc Môn: mặt bằng cầu đi vào khu đất trống phía bãi rác Đông Thạnh, bố trí đường dân sinh dọc 2 bên cầu, trong đó nhánh bên phải đi trùng đường vào cầu ...............hiện hữu – cách tim cầu chính khoảng 30m; nhánh bên trái đi cách tim cầu chính khoảng 70m.
Bờ huyện Củ Chi: vuốt nối vào Tỉnh lộ 9 hiện hữu, chiều dài vuốt nối khoảng 650m; bố trí đường dân sinh dọc 2 bên cầu, đi song song cách tim cầu chính khoảng 37m.
I.2Kết cấu nhịp

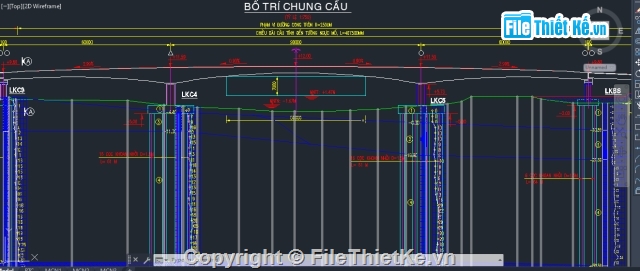

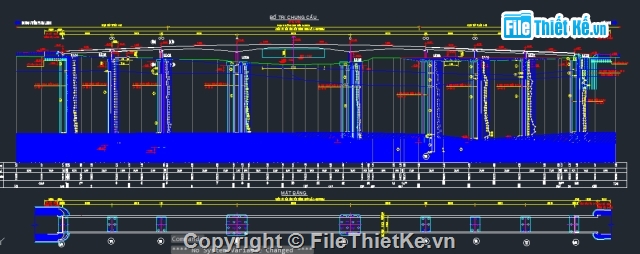

(1)Sơ đồ nhịp gồm 8 nhịp được bố trí như sau: [(2x39.1m) + (60m + 90m + 60m)+ (39.1m + 40m + 39.1m)], chiều dài cầu (tính đến mép sau của 2 tường ngực mố) là 407.5m.

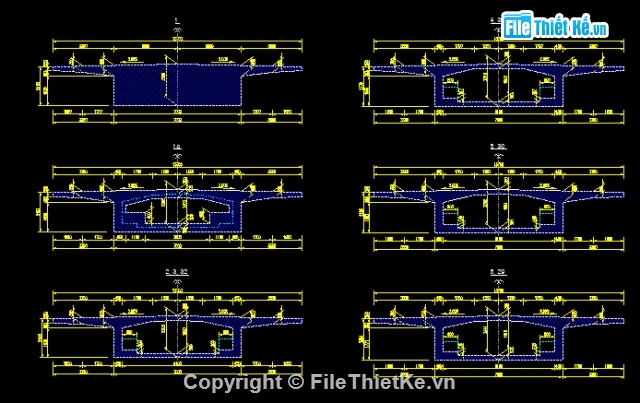

(2)Nhịp chính: gồm 3 nhịp liên tục theo sơ đồ 60m+90m+60m bằng BTCT C45 dự ứng lực hậu áp đổ tại chỗ, trong đó nhịp thông thuyền rộng 90m. Mặt cắt ngang dạng 1 hộp thành đứng với các thông số chính như sau:
Chiều cao hộp thay đổi từ 5.5m tại trụ đến 2.3m ở giữa nhịp.
Cáp dự ứng lực dọc dùng ba loại: bó 22 tao 15.2mm, bó 19 tao 15.2mm và bó 15 tao 15.2mm; ống ghen dùng loại Þ105/111mm (bó cáp 22 tao) và Þ95/102mm (bó cáp 19 và 15 tao).
Mặt trên hộp được căng cáp dự ứng lực ngang với khoảng cách trung bình 1.0m/1sợi. Cáp ngang dùng bó 2 tao 15.2mm, ống ghen dẹt kích thước 21x75mm.

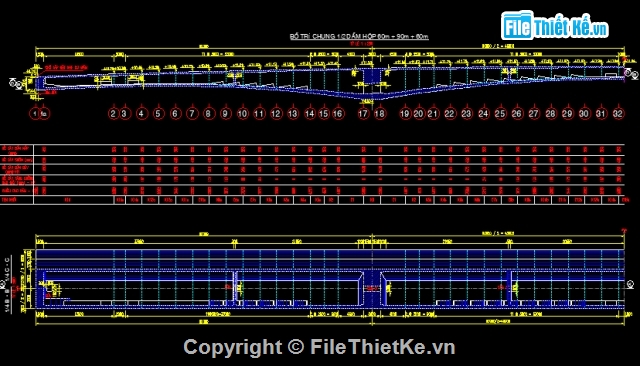

Sơ đồ phân đốt như sau:
Khối đúc trên đà giáo tại đỉnh trụ dài 12m, gồm khối K0 dài 3m và khối K1 dài 4.5m 2 bên;
Các khối đúc trên xe treo gồm khối K2, K3 mỗi khối dài 2.5m, khối K4 đến K14 mỗi khối dài 3.0m;
Khối đúc trên đà giáo trong bờ K16 dài 14.0m;
Khối hợp long nhịp biên K15a dài 2.0m;
Khối hợp long nhịp giữa K15b dài 2.0m.
(3)Nhịp dẫn được bố trí như sau:
Bờ phía Hóc Môn: gồm 2 nhịp: 2x31.9m.
Bờ phía Củ Chi: gồm 3 nhịp: 39.1m + 40m + 39.1m.

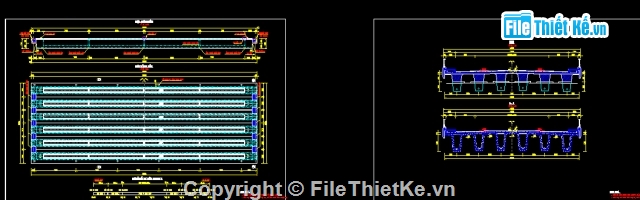

Mặt cắt ngang gồm 6 phiến dầm Super “T” bằng BTCT DƯL C50, cao 1.75m, đặt cách nhau 2.24m.
Bản mặt cầu bằng BTCT C30 đổ tại chỗ dầy tối thiểu 17.5cm. Khi thi công bản sẽ dùng ván khuôn đáy bằng tấm panel BTCT C30 dày 3cm đúc sẵn đặt ngay tại đỉnh dầm. Tấm panel này sẽ được để lại cùng với kết cấu chính.
(4)Các chi tiết kết cấu khác
Gối cầu dùng loại gối cao su chậu thép mua của nước ngoài
Trong hồ sơ thể hiện kích thước cơ bản của gối cầu trên cơ sở tham khảo một số loại gối có yêu cầu kỹ thuật tương đương. Căn cứ kích thước thực tế của gối cầu do Nhà thầu đệ trình, các thông số vị trí hốc neo, kích thước bản thép đệm, chiều dày lớp vữa đệm... sẽ được điều chỉnh phù hợp (nếu có).
Ngoài các yêu cầu về tải trọng, chuyển vị và kích thước cơ bản nêu trên, Nhà thầu phải đệ trình bản vẽ chi tiết của gối cầu như kích thước chậu gối, đĩa chất dẻo, vòng bịt, vật liệu... tuân thủ các yêu cầu qui định theo 22 TCN 272-05; các chứng chỉ xuất xưởng, chứng chỉ thí nghiệm kiểm tra chất lượng sản phẩm... và các văn bản cần thiết khác, trình Chủ đầu tư xem xét chấp thuận trước khi đưa vào sử dụng.
Bề mặt lớp BTCT bản mặt cầu (phần trải bêtông nhựa) được phủ 1 lớp chống thấm loại dung dịch phun. Có thể sử dụng loại Radcon Formular #7 hay các loại khác có tính năng kỹ thuật tương tương. Sản phẩm chất chống thấm cần có các chứng chỉ xuất xưởng, chứng chỉ thí nghiệm kiểm tra chất lượng sản phẩm trước khi đưa vào sử dụng.
Lớp phủ mặt cầu bằng BTN hạt mịn dày 6cm tạo dốc ngang 2 mái 2%. Trước khi thi công lớp BTN hạt mịn cần tưới 1 lớp nhựa dính bám tiêu chuẩn 1.0 kg/m2.
Trắc dọc cầu được tạo theo đường cong tròn lồi R=2,500m, sau đó vuốt nối với đường 2 đầu cầu với độ dốc tiếp tuyến 4%.
Mặt cầu có kết cấu liên tục nhiệt theo 3 liên:
Liên 1 gồm 2 nhịp dẫn dầm Super T bờ phía Hóc Môn.
Liên 2 gồm 3 nhịp liên tục 60m+90m+60m ở giữa.
Liên 3 gồm 3 nhịp dẫn dầm Super T bờ phía Củ Chi.
Bố trí khe liên tục nhiệt tại trụ T1 và T6,7.
Khe co giãn tại trụ T2, T5 rộng 10cm và 2 mố M1, M2 rộng 5cm. Khe co dãn sử dụng loại khe cao su hoặc bằng thép ngoại nhập (có thể tham khảo các loại khe co dãn do hãng Freyssinet chế tạo hoặc các loại khác có tính năng kỹ thuật tương đương).
Hệ thống thoát nước mặt cầu gồm các ống gang F200 mm phân bố dọc theo chiều dài cầu ở sát mép 2 bên lan can, nối vào hệ thống ống nhựa chạy dọc cầu để đổ về các mố trụ và nối vào hệ thống thoát nước của đường gom hai bên cầu hoặc để thoát nước tự nhiên xuống mặt đường gom. Riêng phần thoát nước nhịp giữa được đổ trực tiếp xuống sông.
Lan can lề bộ hành bằng BTCT C30 dạng lắp ghép 1 phần kết hợp đổ tại chỗ, bề mặt lề đi bộ được lát gạch Terrazzo dày 3cm.
Chiếu sáng: vị trí cột đèn chiếu sáng bố trí theo “Hồ sơ thiết kế chiếu sáng” theo phương dọc cầu. Bệ đỡ cột điện đúc cùng lúc với khối đúc sẵn của lan can, lề bộ hành.
I.3Kết cấu mố
Mố dạng tường chắn BTCT C30 đổ tại chỗ.
Xà mũ mố được tạo độ dốc ngang 2% theo độ dốc ngang mặt cầu.
Tường đầu mố dày 40cm. Lưu ý phối hợp thi công giữa công tác lắp đặt khe co dãn với thi công phần 20cm trên cùng của tường đầu.
Tường cánh mố dày 50cm bố trí góc ngoặc 900 (song song tim đường).
Đáy bệ mố được lót BT đá 1x2cm, C12 dày 10cm.
Móng cọc: cọc khoan nhồi bằng BTCT C30 đường kính F150cm, mỗi mố gồm 6 cọc, chiều dài cọc như sau:
Mố M1: chiều dài cọc dự kiến L=66m, mũi cọc hạ vào lớp cát số 7 khoảng 2m ~ 3m.
Mố M2: chiều dài cọc dự kiến L=66m, mũi cọc hạ vào lớp cát số 7 khoảng 1m ~ 2m.
Chiều dài cọc đại trà sẽ được quyết định khi có kết quả thử cọc.
Sau mố M1 và sàn giảm tải – tường chắn mố M2, mái taluy, tứ nón được gia cố bằng đá hộc xây vữa C10 dày 25cm. Chi tiết xem trong Phần đường đầu cầu.
Sau mố đặt bản quá độ bằng BTCT C30 dài 4m.
I.4Kết cấu trụ
(1)Trụ dẫn T1, T6, T7
Dạng trụ đặc thân hẹp dày 1.4m bằng BTCT C30 đổ tại chỗ.
Đáy bệ trụ được lót BT đá 1x2cm, C12 dày 10cm.
Móng cọc: cọc khoan nhồi bằng BTCT C30 đường kính F150cm, mỗi trụ gồm 6 cọc, chiều dài cọc như sau:
Trụ T1: chiều dài cọc dự kiến L=66m, mũi cọc hạ vào lớp cát số 7 khoảng 2m ~ 3m.
Trụ T6: chiều dài cọc dự kiến L=64m, mũi cọc hạ vào lớp cát số 7 khoảng 1.5m ~ 2m.
Trụ T7: chiều dài cọc dự kiến L=64m, mũi mũi cọc hạ vào lớp cát số 7 khoảng 2m ~ 3m.
Chiều dài cọc đại trà sẽ được quyết định khi có kết quả thử cọc.
(2)Trụ đỡ nhịp biên T2, T5 dầm hộp
Dạng trụ thân đặc dày 2.0m bằng BTCT C30 đổ tại chỗ.
Đáy bệ trụ được lót BT đá 1x2cm, C12 dày 10cm.
Móng cọc: cọc khoan nhồi bằng BTCT C30 đường kính F150cm, mỗi trụ gồm 6 cọc, chiều dài cọc dự kiến L=68m (trụ T2) và L=64m (trụ T5), mũi cọc hạ vào lớp cát số 7 khoảng 1m ~ 2m (trụ T2) và 3m ~ 4m (trụ T5).
Chiều dài cọc đại trà sẽ được quyết định khi có kết quả thử cọc.
(3)Trụ nhịp chính T3, T4
Dạng trụ thân đặc dày 3.0m bằng BTCT C30 đổ tại chỗ.
Đáy bệ được đổ lớp BT bịt đáy bằng BT C16 dày tối thiểu 2m.
Móng cọc: cọc khoan nhồi bằng BTCT C30 đường kính F150cm, mỗi trụ gồm 16 cọc, chiều dài cọc dự kiến L=61m, mũi mũi cọc hạ vào lớp cát số 7 khoảng 3m ~ 5m.
Chiều dài cọc đại trà sẽ được quyết định khi có kết quả thử cọc.
