Full hồ sơ thiết kế xe tải ISUZU 5 tấn - thùng mui bạt có bàn nâng hạ (Hồ sơ VAQ) bao gồm bộ bản vẽ + thuyết minh

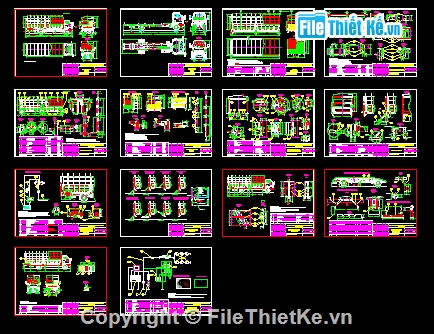

1. Bộ bản vẽ: gồm 10 bản vẽ mô tả tổng thế + chi tiết kế cấu thùng hàng:
- Bản vẽ tổng thể xe.
- Bản vẽ tổng thể xe sát xi cơ sở
- Bản vẽ tổng thể thùng tải
- Bản vẽ kết cấu thùng tải: sàn, vách hông, mặt đầu, mặt đuôi, lắp ghép với xe cơ sở, hệ thống điện, ...

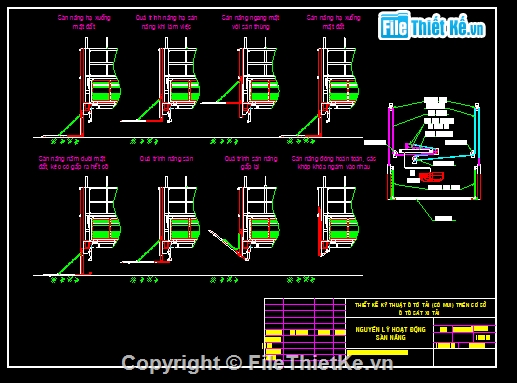

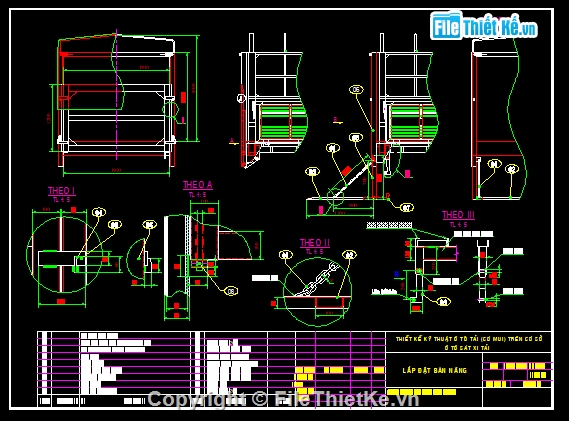

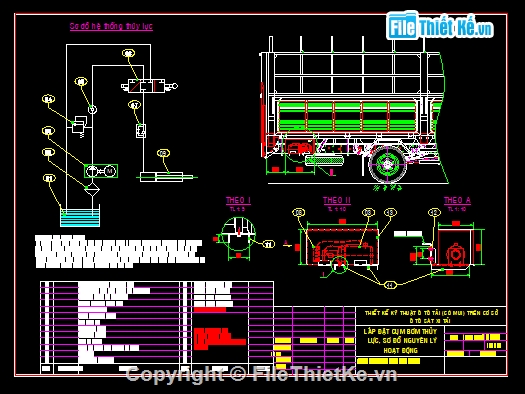

- Bản vẽ kết cấu bàn nâng hạ, mô tả hoạt động, sơ đồ mạch thủy lực,...
2. Bộ thuyết minh:
- Bản khai đặc tính kỹ thuật của ô tô
- Tính toán động học
- Tính toán động lực học
- Tính toán kiểm nghiệm bền các chi tiết tổng thành hệ thống
- Tính toán kiểm tra bơm, xylanh, chi tiết thủy lực,...
