hồ sơ thiết kế bản vẽ thi công nhà phố 2 tầng phong cách tân cổ với kích thước 8,2m x 13,5m x 2 tầng

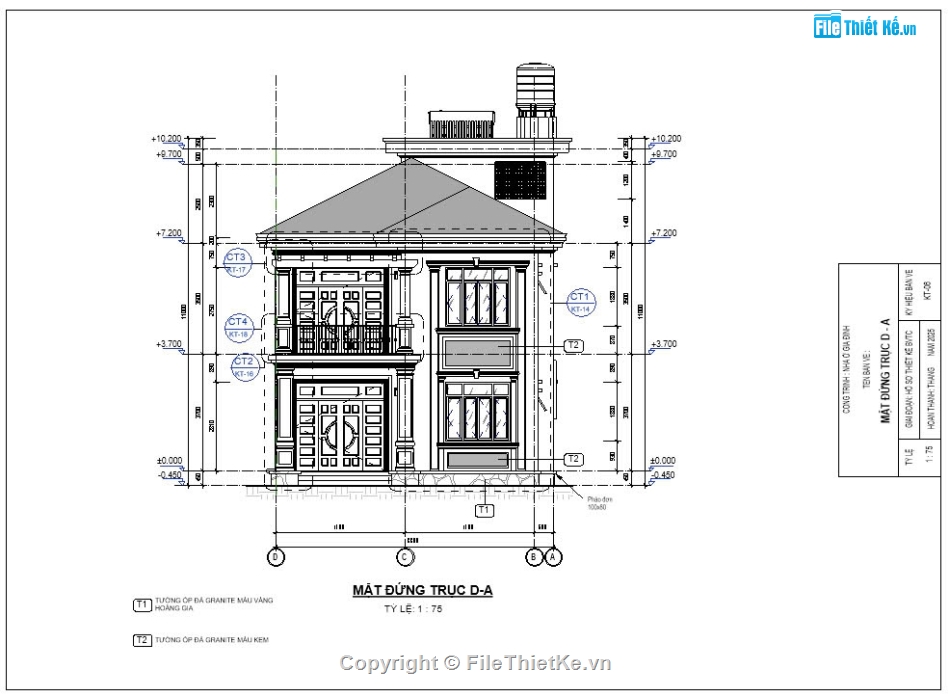

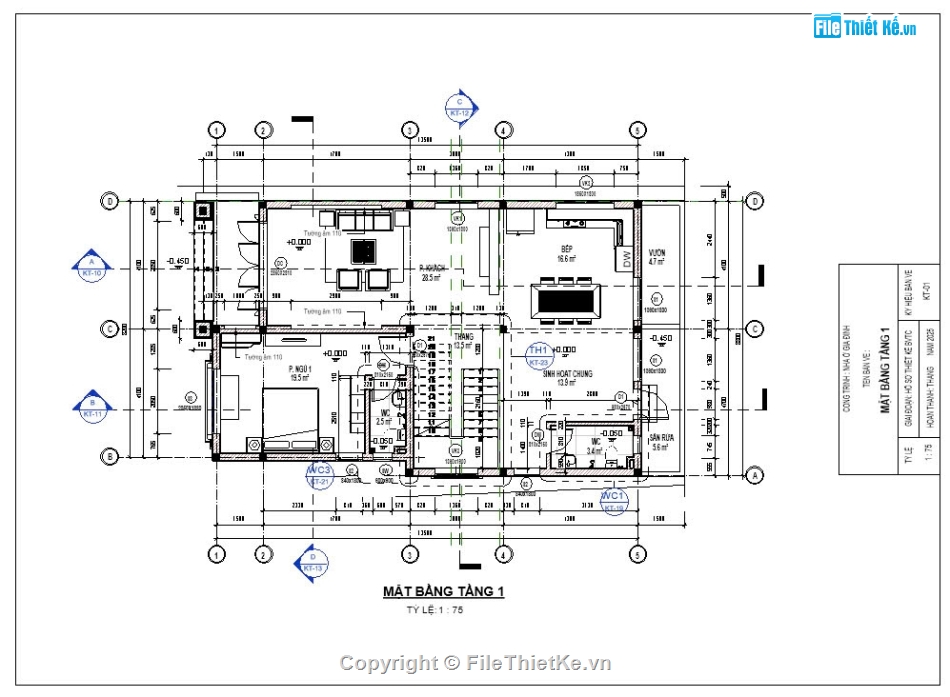

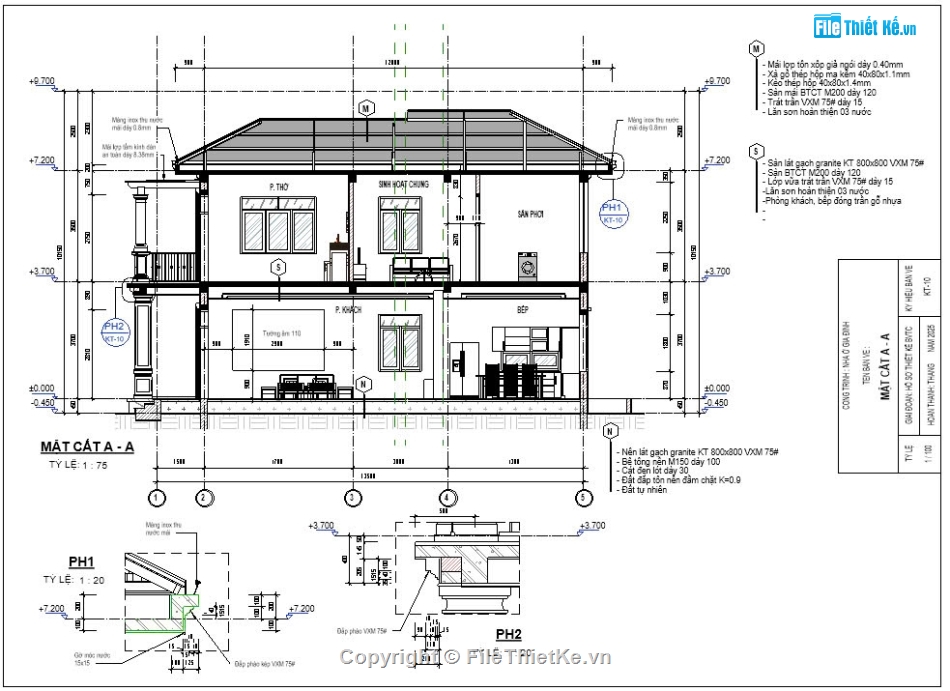

file revit kiến trúc bao gồm mặt bằng, mặt cắt, chi tiết kiến trúc : tầng 1 bố trí công năng bao gồm 1 phòng khách, 1 phòng ngủ, 1 bếp + ăn, 1 phòng vệ sinh chung, 1 khu cầu thang

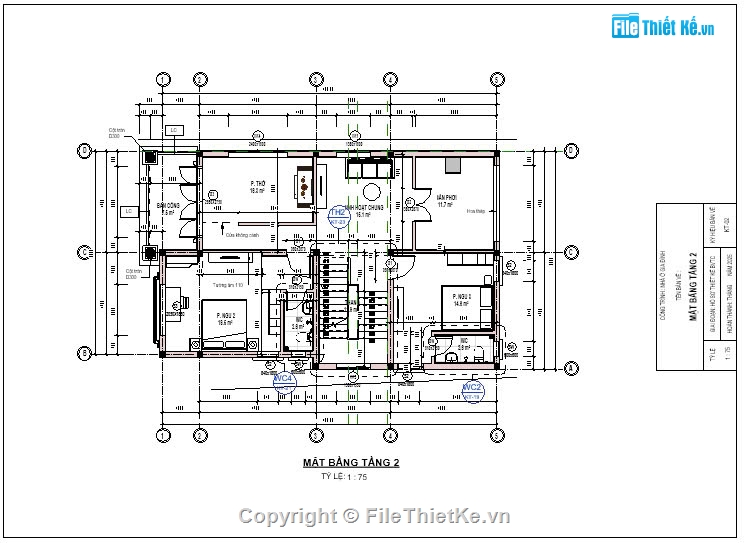

-tầng 2 bố trí công năng bao gồm 2 phòng ngủ có vệ sinh khép kín, 1 phòng thờ, 1 khu sinh hoạt chung và 1 khu sân phơi

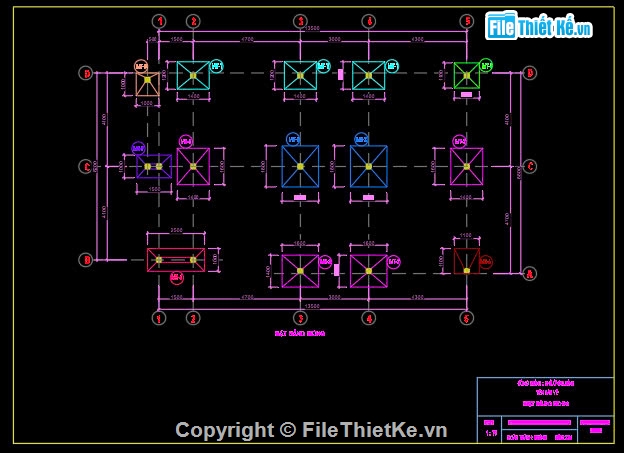

file autocad bản vẽ kết cấu công trình bao gồm mặt bằng kết cấu móng, cột , dầm, sàn và chi tiết kết cấu, bảng thống kê cốt thép toàn bộ công trình
file autocad bản vẽ điện công trình bao gồm mặt bằng bố trí điện, chi tiết đấu nối thiết bị, bảng thống kê thiết bị
file autocad bản vẽ cấp thoát nước công trình bao gồm mặt bằng bố thiết bị, đường ống cấp thoát nước cho thiết bị, chi tiết bể tự hoại, bảng thống kê thiết bị

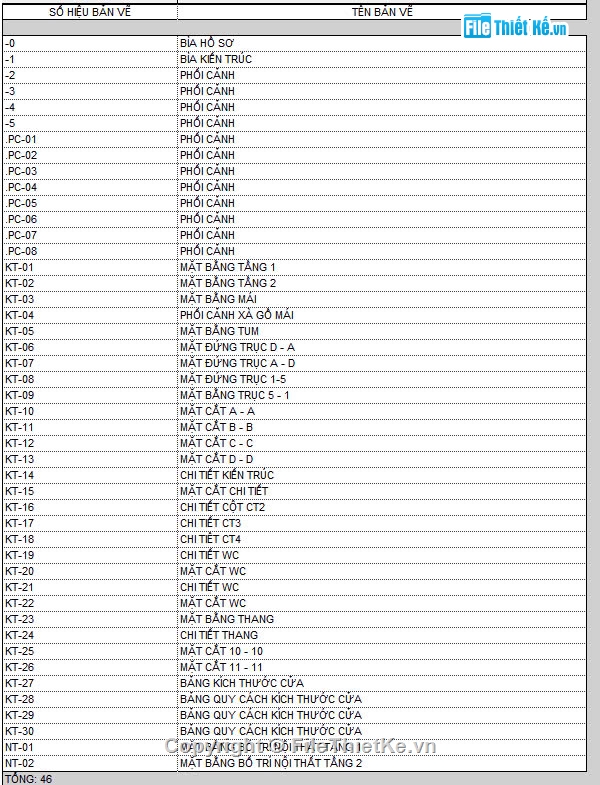

tổng số hồ sơ bản vẽ gồm 101 trang trong đó : - phần kiến trúc bao gồm 46 bản vẽ phối cảnh + chi tiết toàn bộ công trình
- phần kết cấu bao gồm 32 bản vẽ mặt bằng + chi tiết + bảng thống kê
- phần điện bao gồm 15 bản vẽ mặt bằng + chi tiết + bảng thống kê
- phần cấp thoát nước bao gồm 08 bản vẽ mặt bằng + chi tiết + bảng thống kê
* Hồ sơ đã được triển khai thi công thực tế
