Cầu bắc qua sông Phong nằm trên đoạn tránh QL3B tại lý trình KM 29+613.11, thuộc địa phận xã Quang Phong - huyện Na Rì - tỉnh Bắc Kạn.
- Lý trình tim cầu Km 29+613.11
- Mép trước tường đầu mố M1 tại tim cầu cách cọc tim cầu CC1 một khoảng 12.02m về phía đi Xuất Hoá.
- Lý trình điểm đầu cầu : Km 29+ 591.09
- Lý trình điểm cuối cầu : Km 26+ 635.13
- Cầu xây dựng vĩnh cửu bằng BTCT, BTCTDƯL
- Tần suất thiết kế P = 4 %
- Tải trọng thiết kế HL93, người 3KN/m2
- Bề rộng toàn cầu B = 0,5+7,0+0,5 = 8m
- Sông không thông thuyền, có cây trôi
- Động đất cấp 6
- Đường hai đầu cầu theo tiêu chuẩn đường cấp IV miền núi
- Tiêu chuẩn thiết kế cầu: 22 TCN 272-05
- Quy trình thiết kế cầu cống theo trạng thái giới hạn 22 TCN 18-79 (tham khảo)
- Tiêu chuẩn thiết kế đường ôtô TCVN 4054-05
kết cấu nhịp

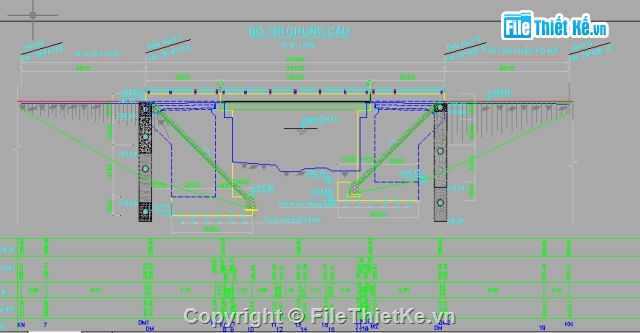

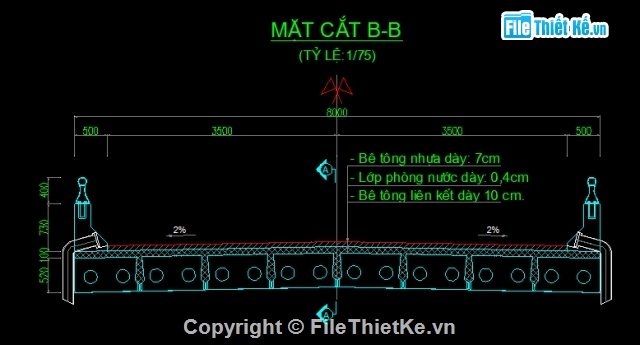

- Cầu gồm 1 nhịp dầm bản BTCT ƯST dài 12m, nhịp giản đơn. Mặt cắt ngang bố trí 8 dầm, chiều cao dầm 0.52m, lớp bê tông bản mặt cầu dày 10cm. Chiều dài toàn cầu Ltc= 24.04m.
- Dốc ngang cầu 2% được tạo bằng dốc ngang xà mũ.
- Lớp phủ mặt cầu gồm 2 lớp :
+ Lớp trên cùng bằng bê tông asphalt hạt trung 7 cm
+ Lớp giữa là lớp phòng nước dày 0.4 cm
- Gối cầu gối cao su cốt bản thép.
- Khe co giãn cao su.
- Gờ lan can bằng BTCT loại C25 , f’c= 25Mpa đổ tại chỗ . Lan can bằng thép mạ kẽm nhúng nóng.

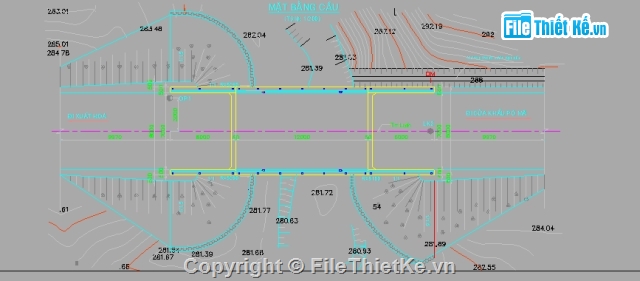

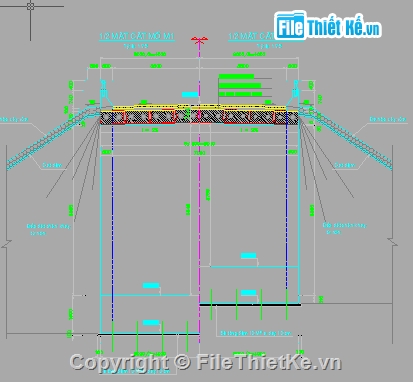

V.2. kết cấu phần dưới
+ Mố cầu bằng BTCT được đặt trên nền thiên nhiên, sử dụng bê tông loại C30, f'c=30Mpa đổ tại chỗ.
V.3. 10M đường hai đầu cầu
- 10m đường hai đầu cầu có Bn thay đổi từ Bn=9m tại đuôi mố đến Bn = 8m tại 10m đường đầu cầu, Bm= 7m. Kết cấu mặt đường: Lớp BTN hạt trung dày 7cm, cấp phối đá dăm loại I dày 15cm, cấp phối đá dăm loại II dày 26cm, Lớp K98 dày 50cm.
