Chào bạn, hệ thống chiller là hệ thống điều hòa trung tâm phức tạp nhất trong các hệ thống điều hòa hiện nay. Để hiểu được và thiết kế được, nhất thiết các bạn cần có 1 số bản vẽ Cad hệ thống chiller để tham khảo.

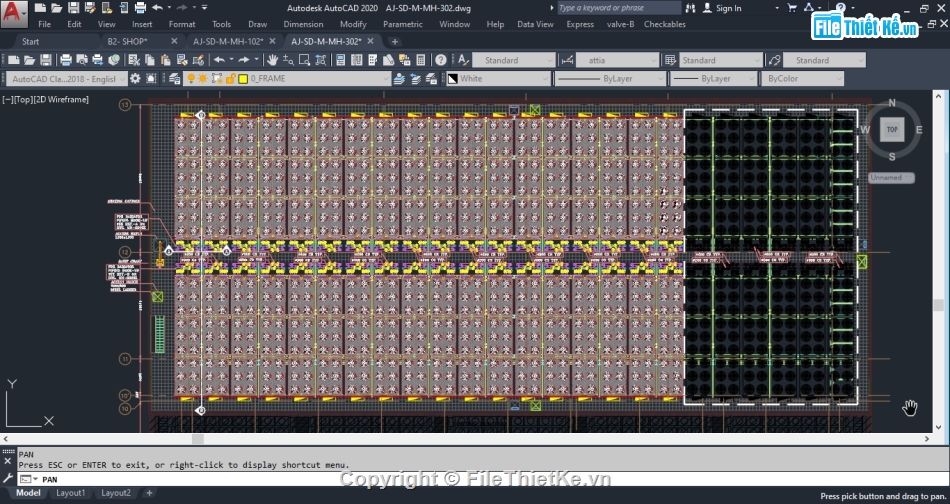

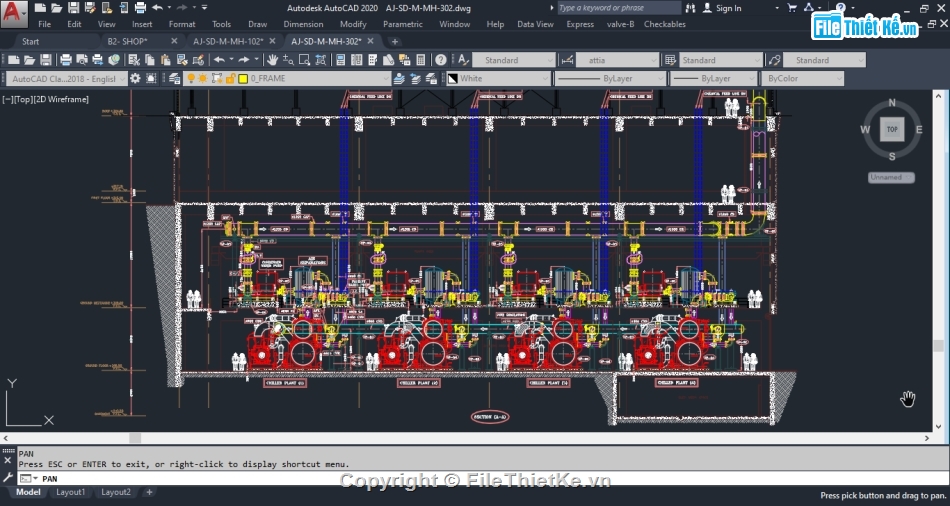

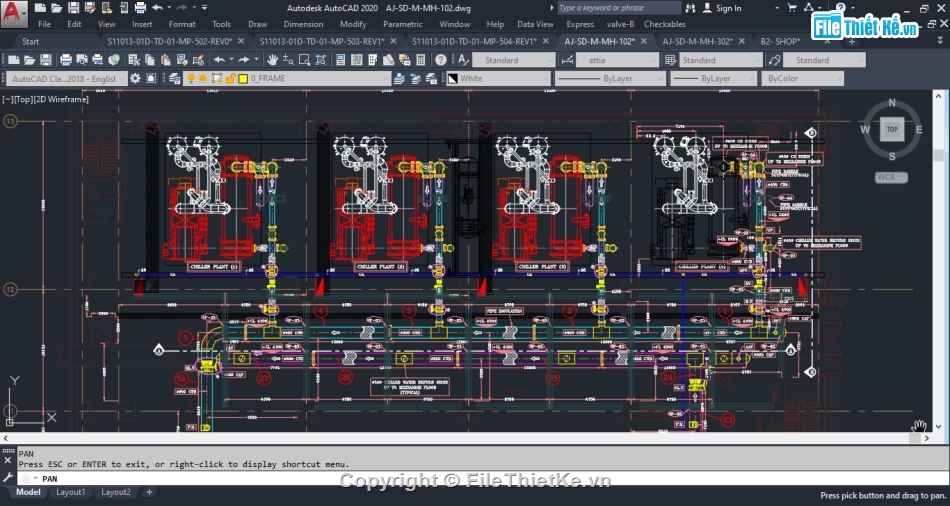

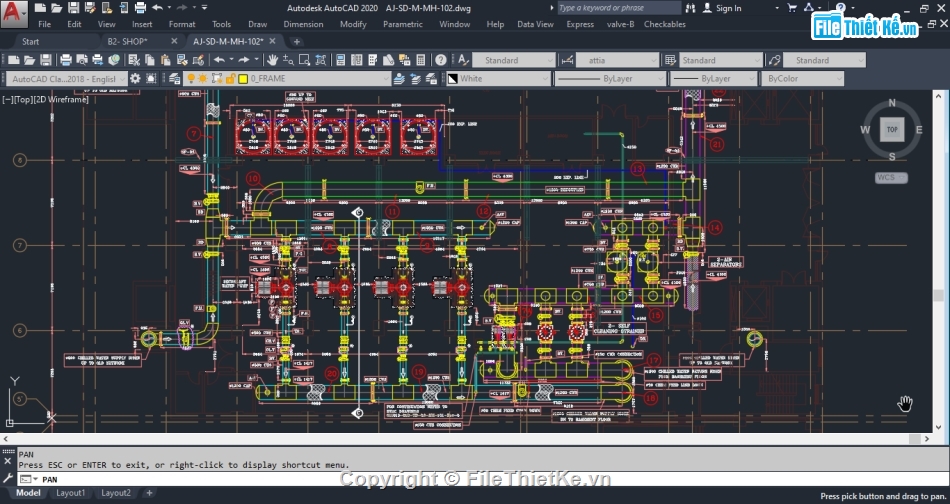

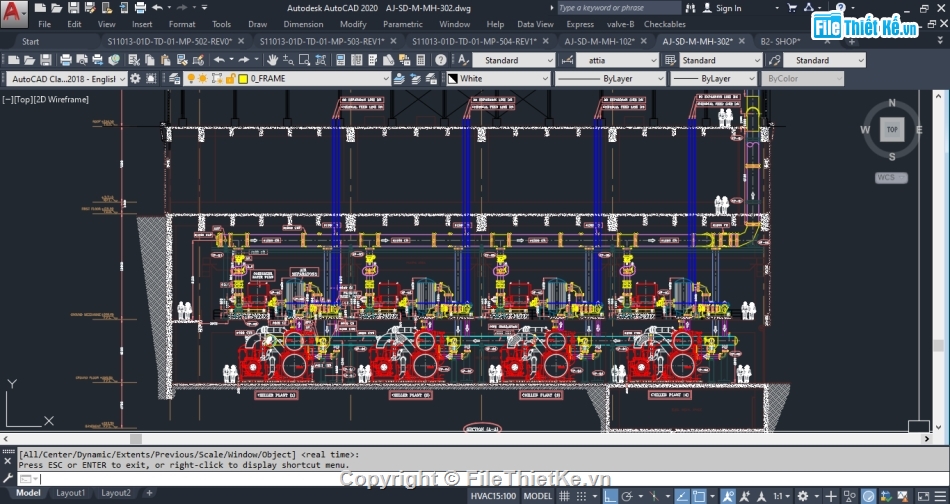

Bản vẽ trên hệ thống Chiller với 4 máy giải nhiệt bằng nước và 36 tháp giải nhiệt công suất lớn
Trong hệ chiller trên bản vẽ , có các thành phần quan trọng như :
-
Máy chiller ( bao gồm máy nén, bình ngưng, bình bay hơi, van tiết lưu…)
-
Tháp giải nhiệt : Có chức năng giải nhiệt cho chiller
-
Hệ bơm nước lạnh : Có chức năng bơm nước lạnh lên các thiết bị tiêu thụ như FCU, AHU, PAU..
-
Hệ bơm giải nhiệt : Có chức năng bơm nước nóng lên tháp giải nhiệt
-
Hệ thống đường ống và van : Có chức năng vận chuyển nước và 1 số chức năng khác như đóng mở, điều chỉnh lưu lượng, kiểm tra áp suất, nhiệt độ…
Bản vẽ autocad hệ chiller trong bài viết này là bản vẽ của 1 công trình cao tầng, sử dụng hệ chiller giải nhiệt nước công suất lớn.
