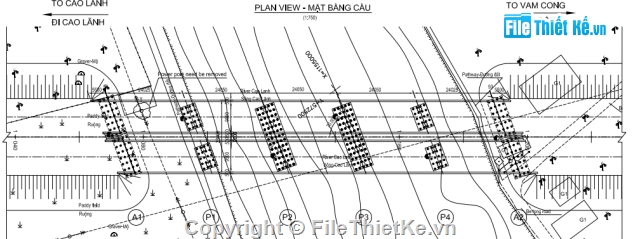

Full bản vẽ cầu chéo 70 độ so với tim tuyến
Cầu BTCT DUL khổ cầu 23m tĩnh không thông thuyền 20x2,5m

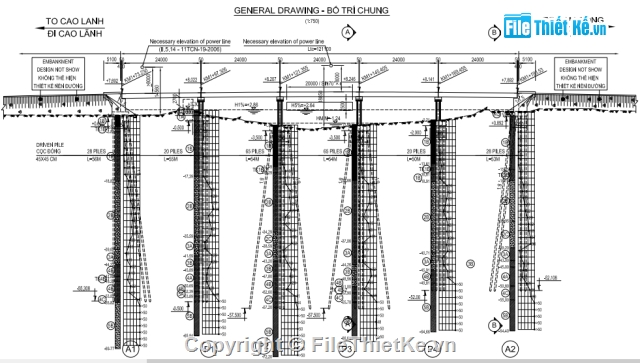

Sơ đồ nhịp 5x24m chiều dài toàn cầu 121,1m

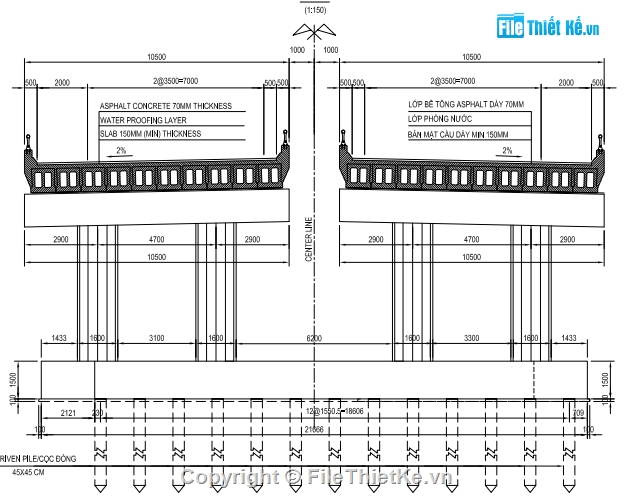

Mặt cắt ngang gồm 23 phiến dầm bản BTCT DUL căng trước cao 0,95m bản mặt cầu dầy 15cm

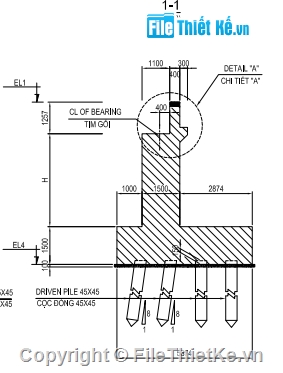

Mố chữ U BTCT

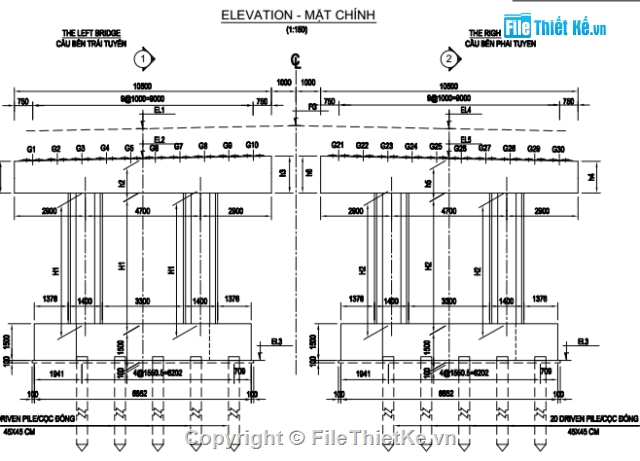

Trụ Thân cột BTCT

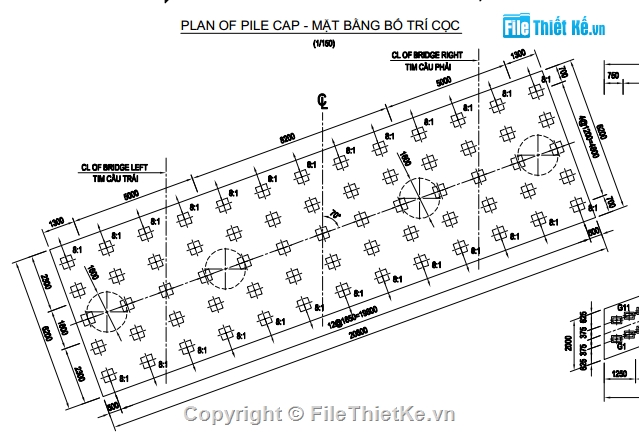

Móng cọc đóng 45x45cm
