Full Bản vẽ cad chuẩn cầu dàn bailey- Đồng Tháp trong dự án WB5 gồm 14 cầu được xây dựng mới tại đồng bằng Sông Cửu Long
Kết cấu nhịp chính là Dàn Bailey 33m + nhịp dẫn là Dầm BTCT 10 nhịp 18m chữ I
Quy mô
• Cầu bê tông cốt thép vĩnh cửu 1 làn xe;
Tiêu chuẩn kỹ thuật 22TCN272-05
• Tải trọng thiết kế cầu: 0.5xHL93.
• Khẩu độ thông thuyền: BxH = 30mx6m (H5%)
Bề rộng cầu:
• Phần xe chạy : 1 làn x 3,5m = 3,5m
• Dải an toàn : 2 bên x 0,25m = 0,5m
• Gờ chắn bánh : 2 bên x 0,25m = 0,5m
Tổng cộng: 4,5m
Giải pháp thiết kế

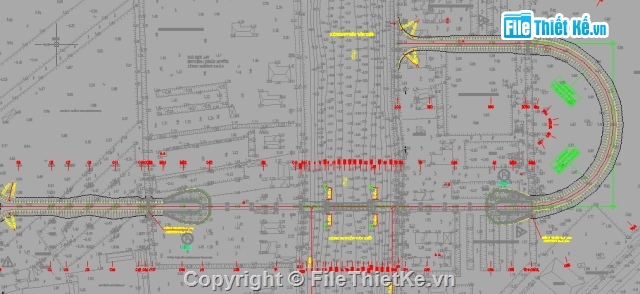

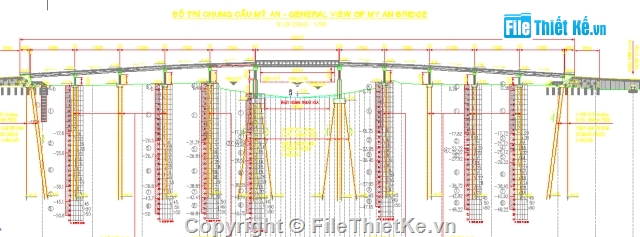

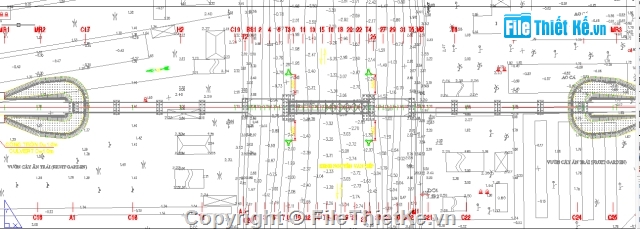

Dự kiến bố trí sơ đồ nhịp 5x18+33+5x18 (m).

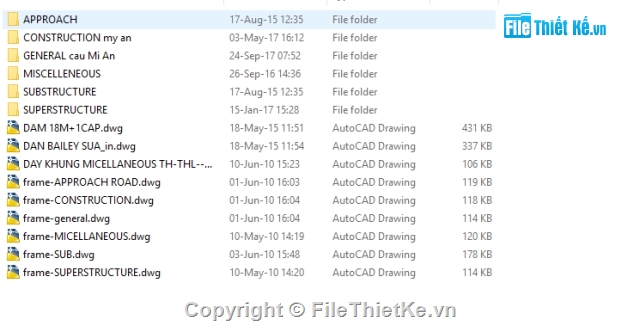

File gồm

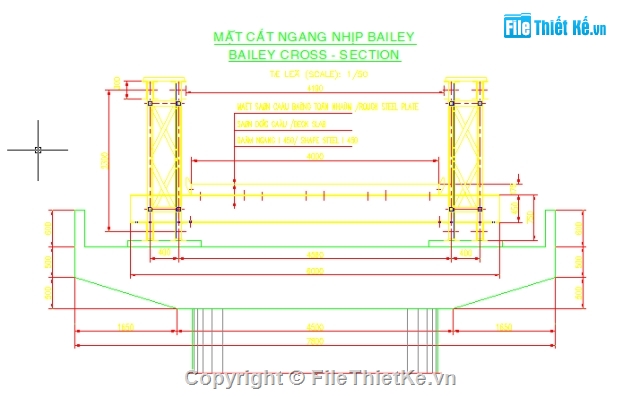

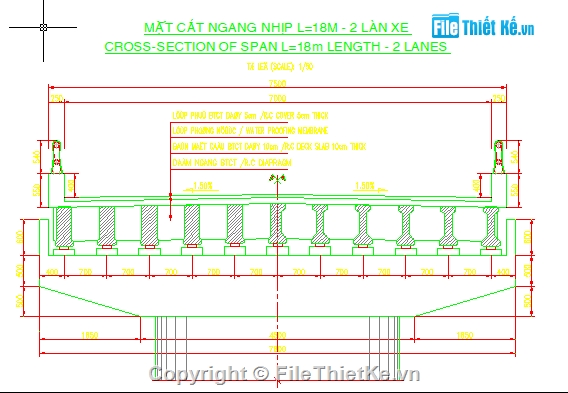

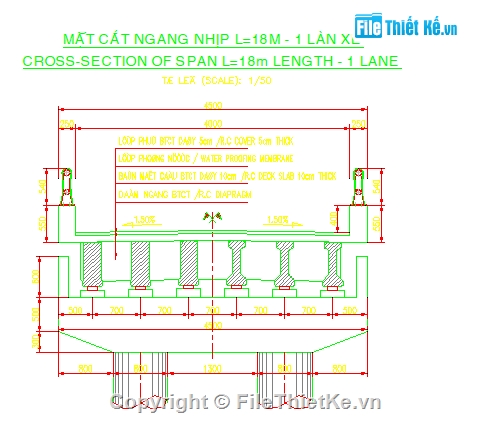

full bản vẽ toàn bộ dầm Bailey 33 + Dầm I 18m

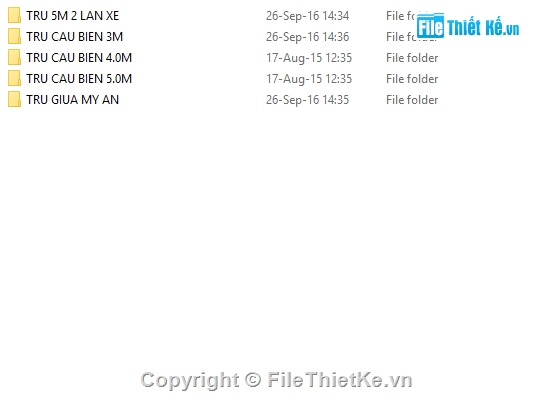

Full bản vẽ các trụ của Cầu

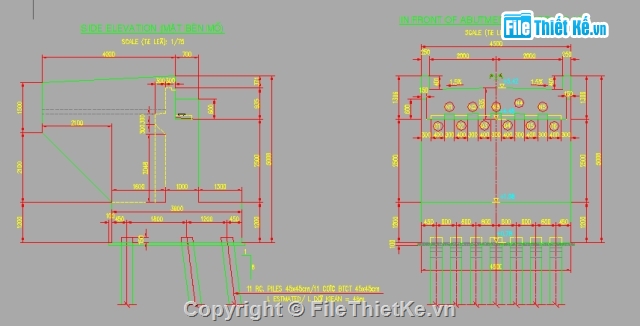

Full bản vẽ Mố
Và các bảng khối lượng đi kèm
