Bản vẽ cad tổng hợp các mẫu TBA hạ thế ngành điện lực

[Mã file 26353]
  1 Đánh giá    Viết đánh giá
 30      6787      13
Phí tải: 30 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
26-10-2018
Loại file
Full file
Dung lượng
4 MB

File dwg bản vẽ mẫu TBA hạ thế bao gồm trạm biến áp: trạm treo, trạm bệt, hàng rào trạm biến thế và chi tiết khác: Tiep_Dat.dwg, Mong Tru.dwg, KepNoi_BV_0401.dwg, Do Ghi trung the.dwg, Day Chang.dwg, DanhsachBanVe.dwg, Da_sat.dwg,BTLT12M.dwg


MÔ TẢ CHI TIẾT

Toàn bộ bản vẽ mẫu TBA hạ thế bao gồm:

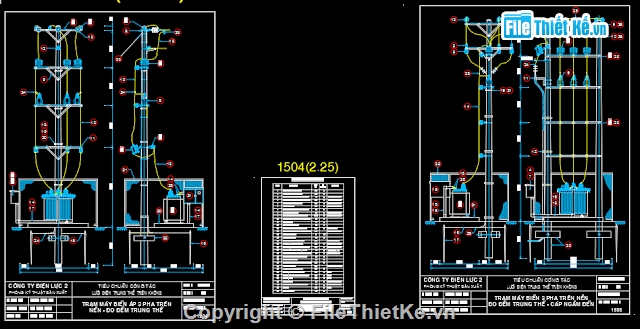

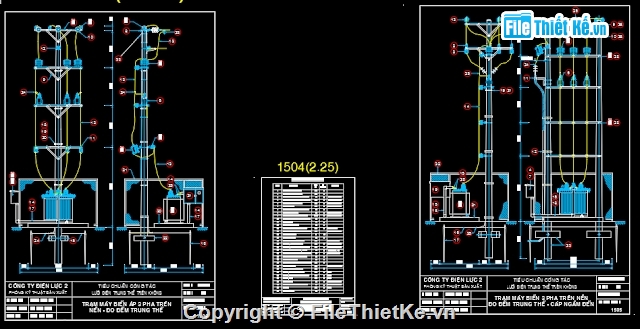

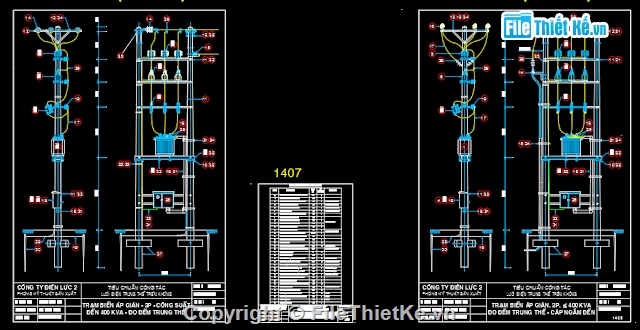

  • Các mẫu bản vẽ TBA phân phối điện trung thế xuống 0,4kV (Trạm treo, trạm bệt...)

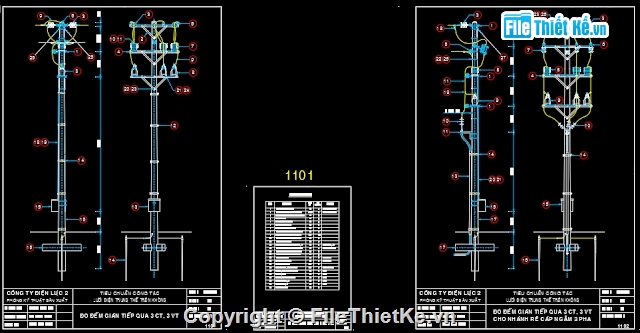

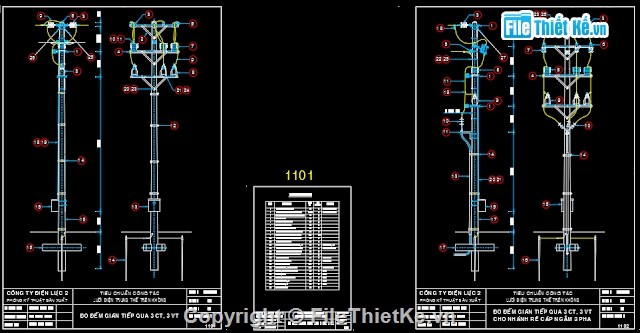

  • Bản vẽ đo đếm trung thế

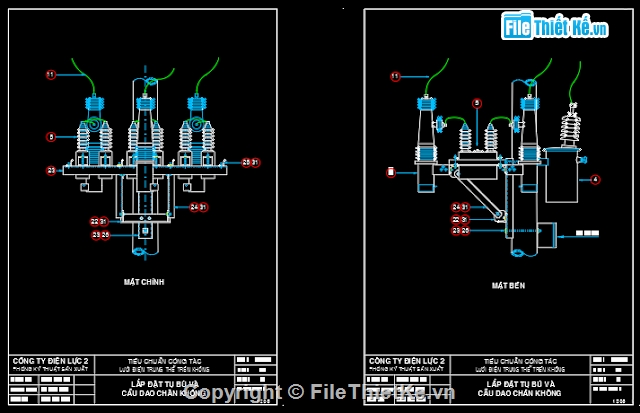

  • Bản vẽ tụ bù, cầu dao, cầu chì ..

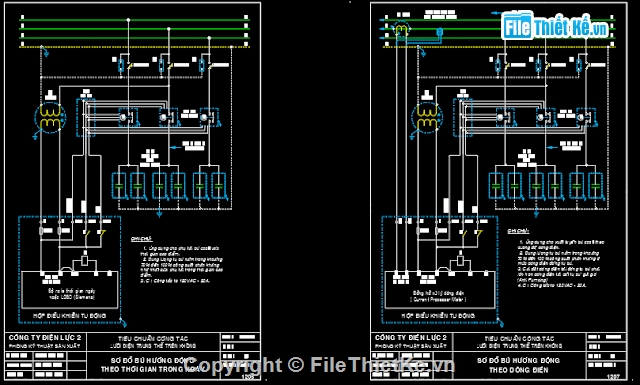

  • Sơ đồ điều khiển bù
  • Hệ thống tiếp địa
  • Các chi tiết lắp đặt TBA (cột bê tông, thang sắt, kẹp nối, móng trụ thiết bị ...)
