Hồ sơ bản vẽ thiết kế trường tiểu học 3 tầng, dãy phòng học 3 tầng kích thước 11.6x47.4m.
Công năng các tầng như sau:

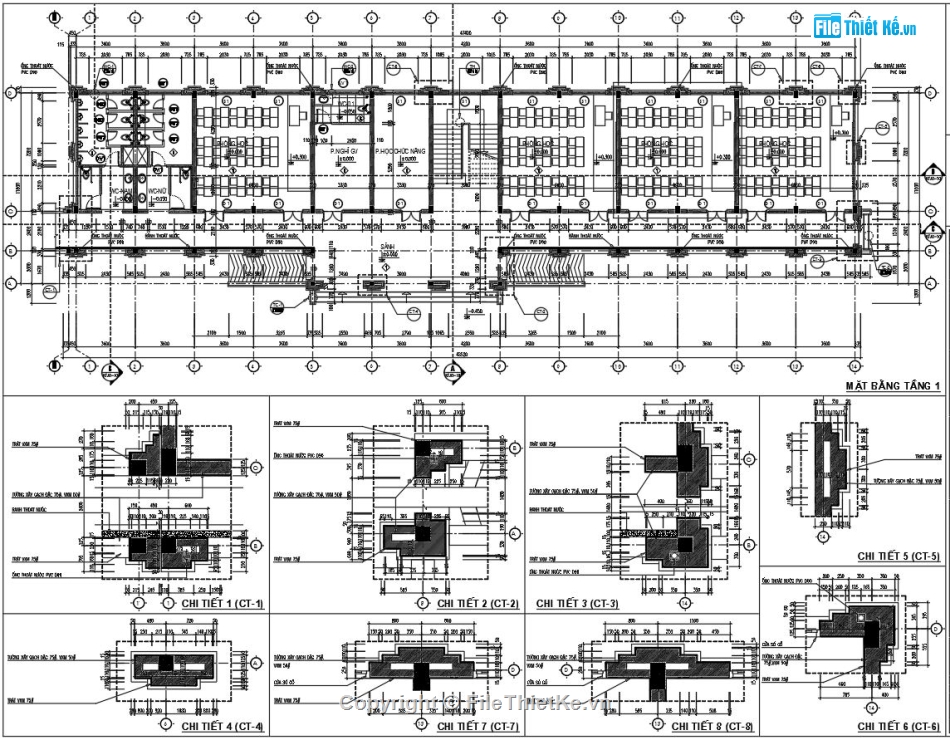

- Tầng 1: Khu wc nam nữ, Phòng chức năng, phòng nghỉ giáo viên, 04 phòng học

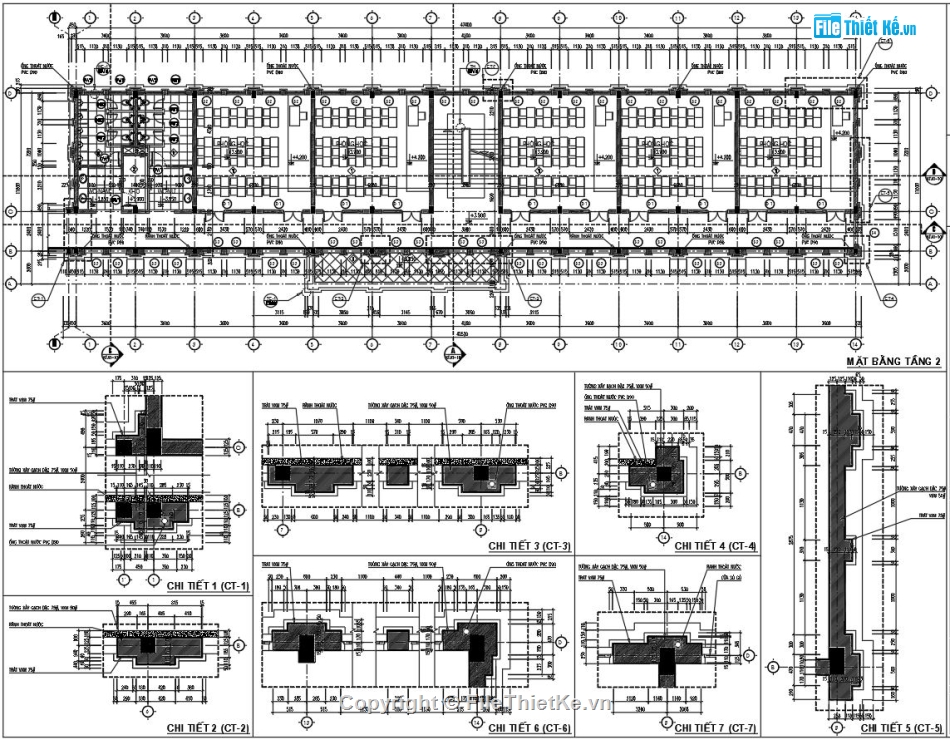

- Tầng 2: Khu wc nam nữ, 05 phòng học

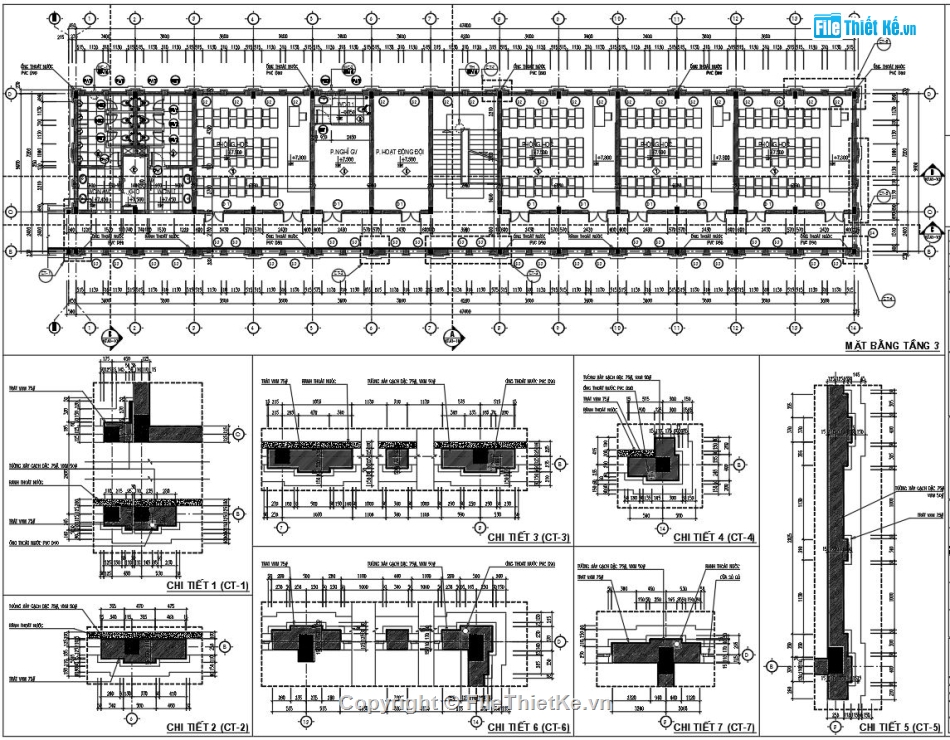

- Tầng 3: Khu wc nam nữ, Phòng sinh hoạt đội, phòng nghỉ giáo viên, 04 phòng học
Hồ sơ gồm có:

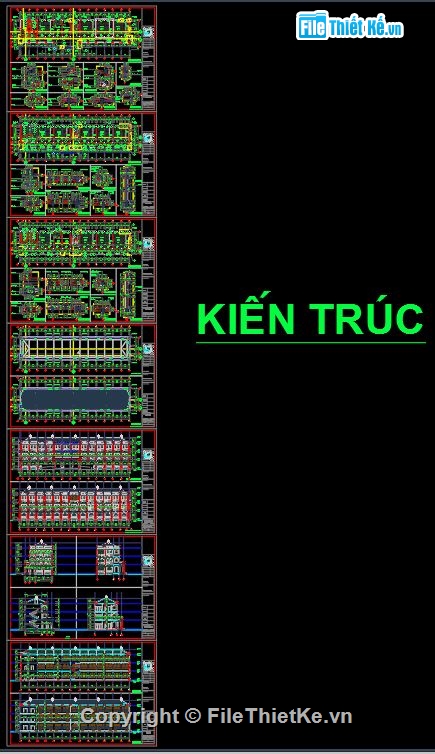

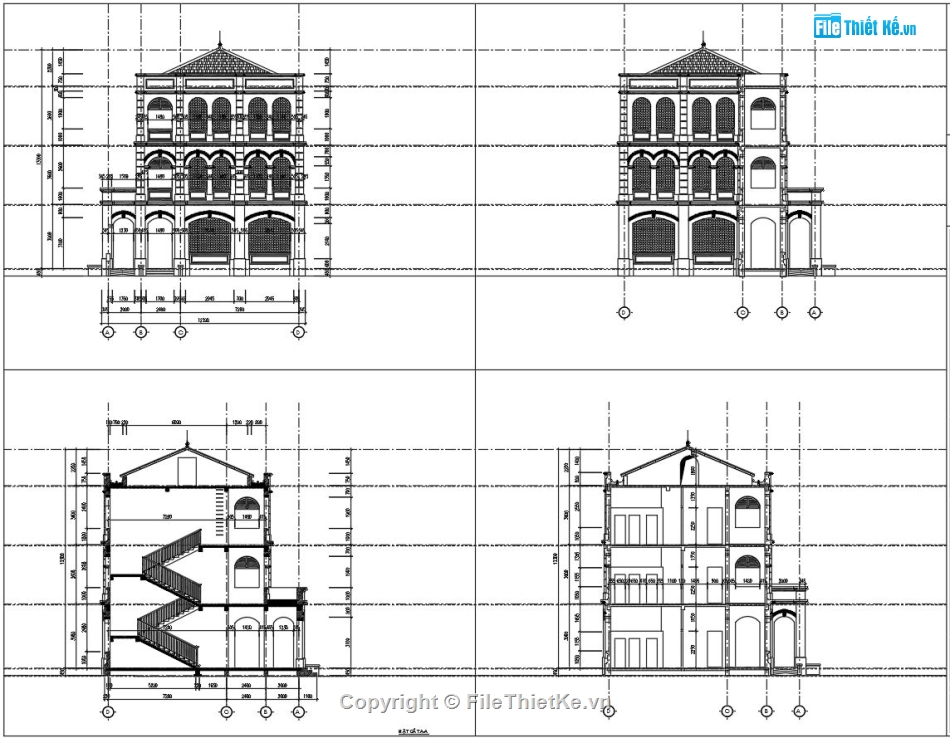

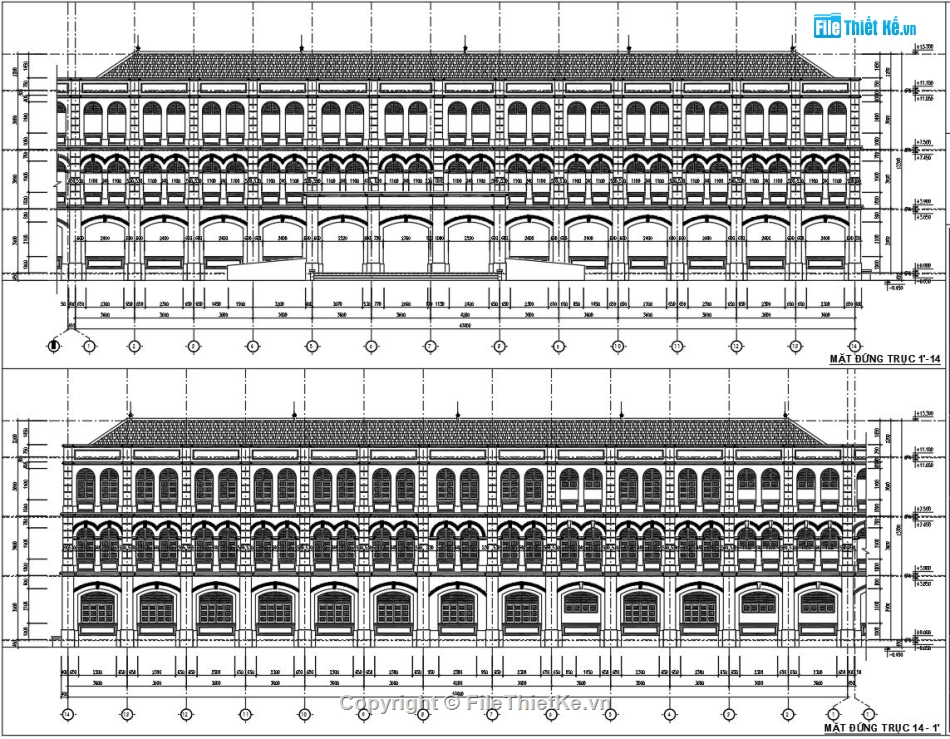

- Bản vẽ kiến trúc: Mặt bằng các tầng thể hiện đầy đủ kích thước thi công, đánh tên cấu kiện cửa, các chi tiết mặt cắt tam cấp, chi tiết phào đứng, hộp kỹ thuật. Các mặt đứng, mặt cắt

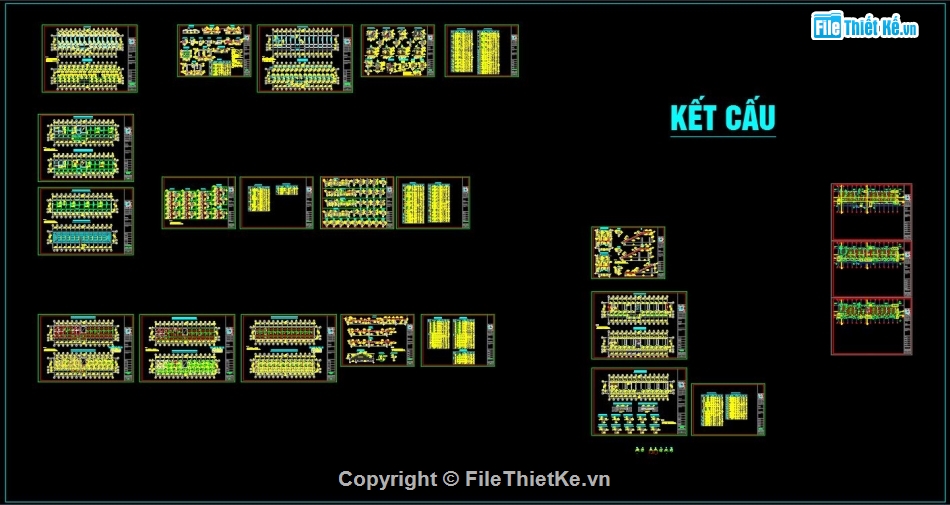

- Bản vẽ kết cấu: BVTC
Nguồn: Filethietke.vn
