Bản vẽ kiến trúc đầy đủ giai đoạn thiết kế bản vẽ thi công tòa nhà văn phòng 02 hầm 15 tầng nổi.
Công năng kiến trúc như sau:
- Hầm B2, B1 diện tích phủ bì 700 m2, ích thước khoảng 25x28m: Diện tích để xe, khu kỹ thuật, Ram dốc, thang máy, thang bộ ...
- Tầng 1~15: Không gian văn phòng, Khu wc, thang máy, thang bộ.

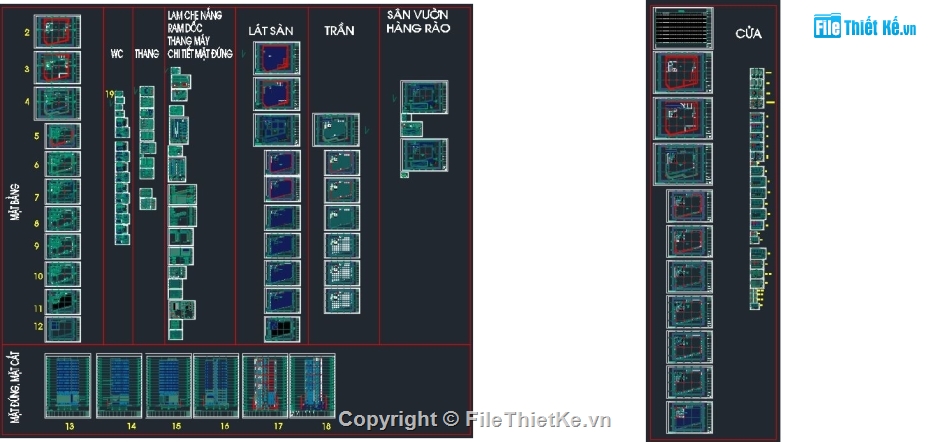

Hồ sơ bản vẽ bao gồm:
- Bản vẽ kiến trúc giai đoạn Thiết kế bản vẽ thi công đầy đủ:

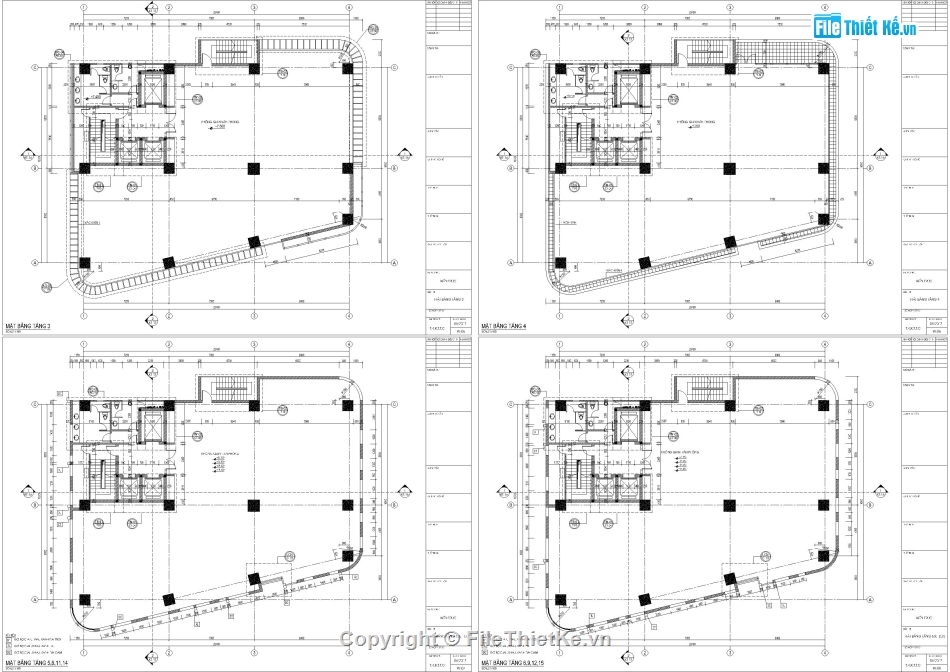

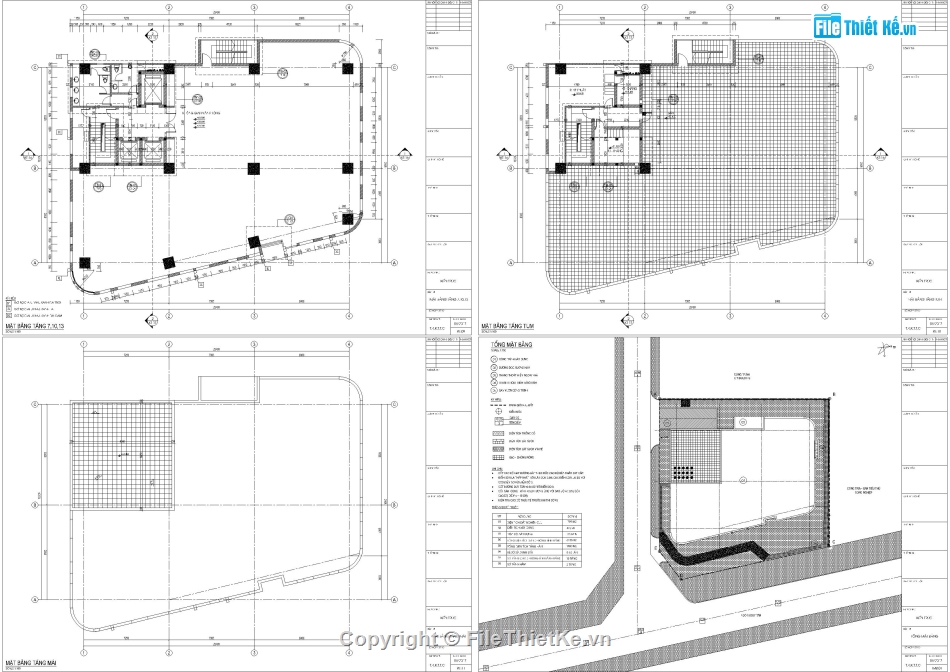

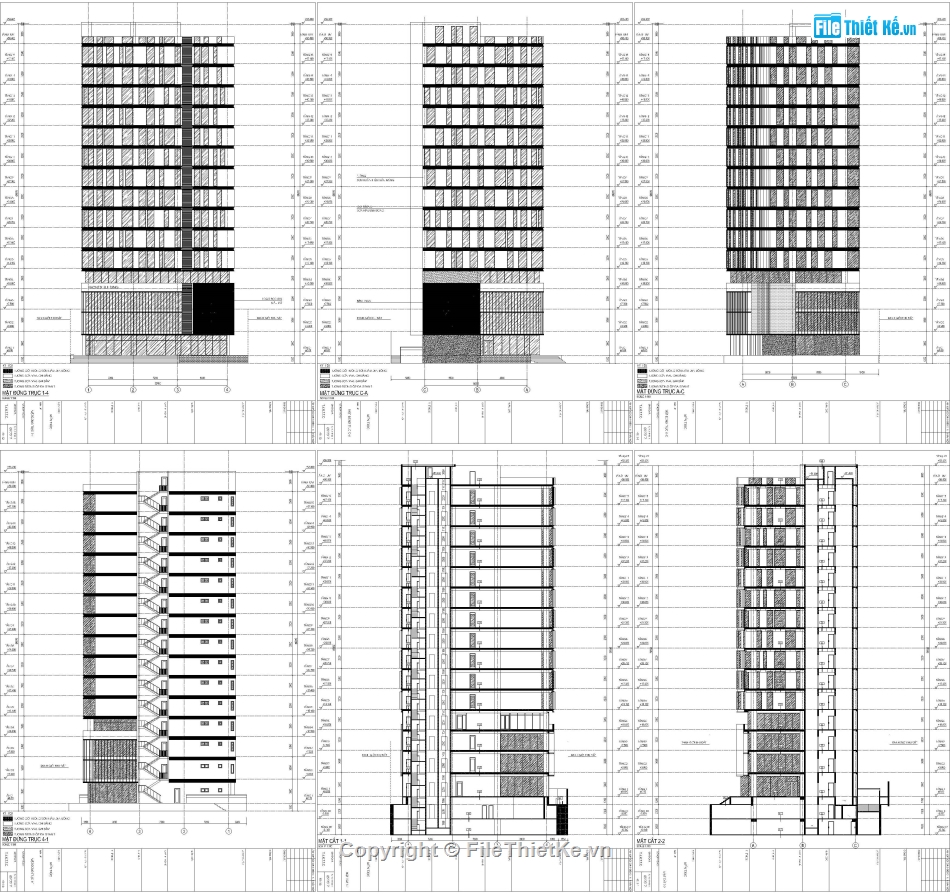

+ Mặt bằng, mặt đứng, mặt cắt

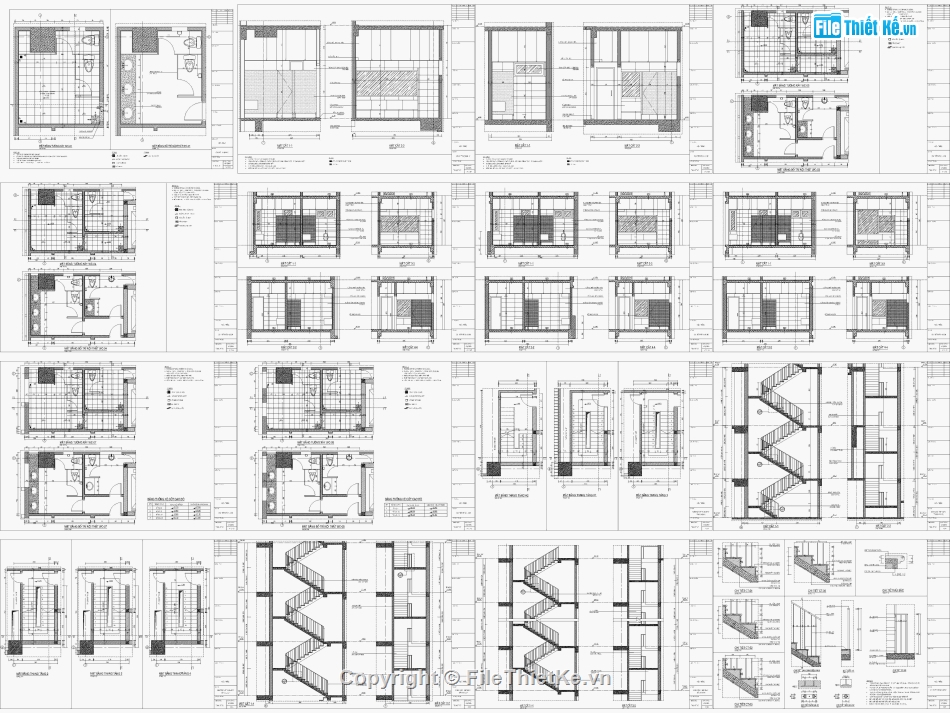

+ Chi tiết wc
+ Chi tiết thang bộ
+ Ram dốc, lam đứng, thang máy

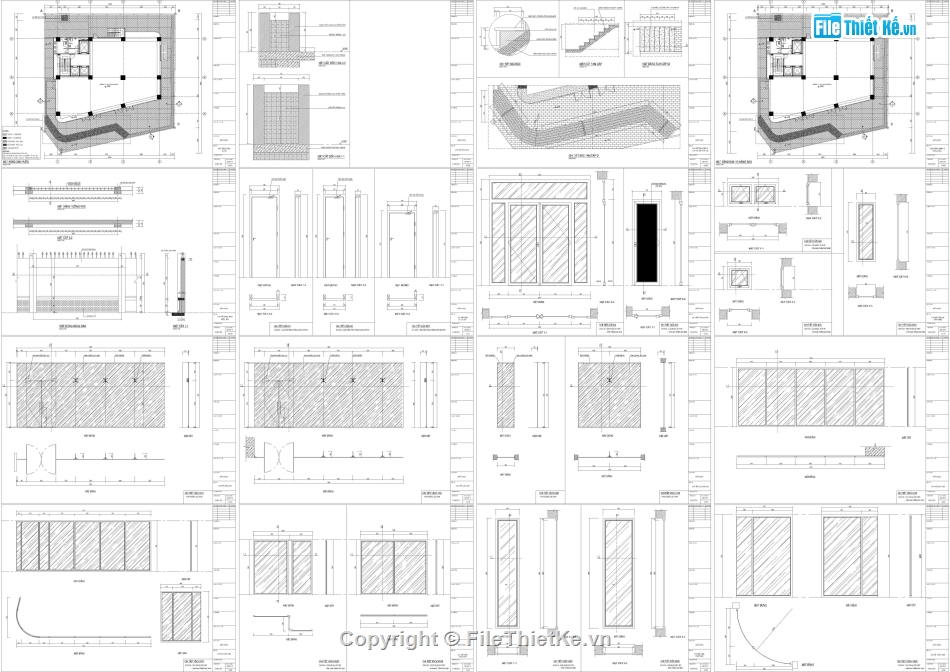

+ Mặt bằng cửa, chi tiết cửa,

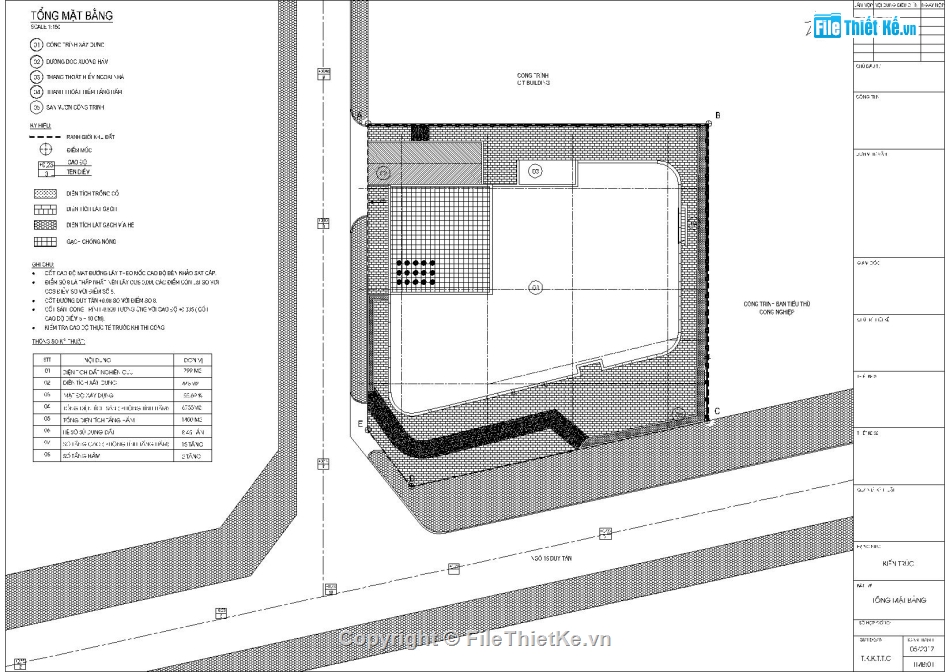

+ Bản vẽ sân vườn tường rào
...
Nguồn: Filethietke.vn
