Bản vẽ autocad thiết kế cổng chào qua đường kích thước rộng 10.4m x cao 8m
Công năng: sử dụng để quảng bá địa điểm danh thắng tại địa phương
Kết cấu: Sử dụng kết cấu thép hình được gia công tại xưởng sau đó được vận chuyển lắp dựng tại các vị trí chỉ định, phần trụ cổng kết cấu bê tông cốt thép móng đơn
Vị trí: phù hợp đặt tại vị trí đia giới qua đường giữa các xã, thị trấn
Chất liệu, Trụ cổng ốp tấm aluminium dày 3mm, mặt biển ốp tấm aluminium ngoài trời, gắn lô gô địa phương và trang trí bằng hình ngôi sao, con hạc...
-Hồ sơ bao gồm:

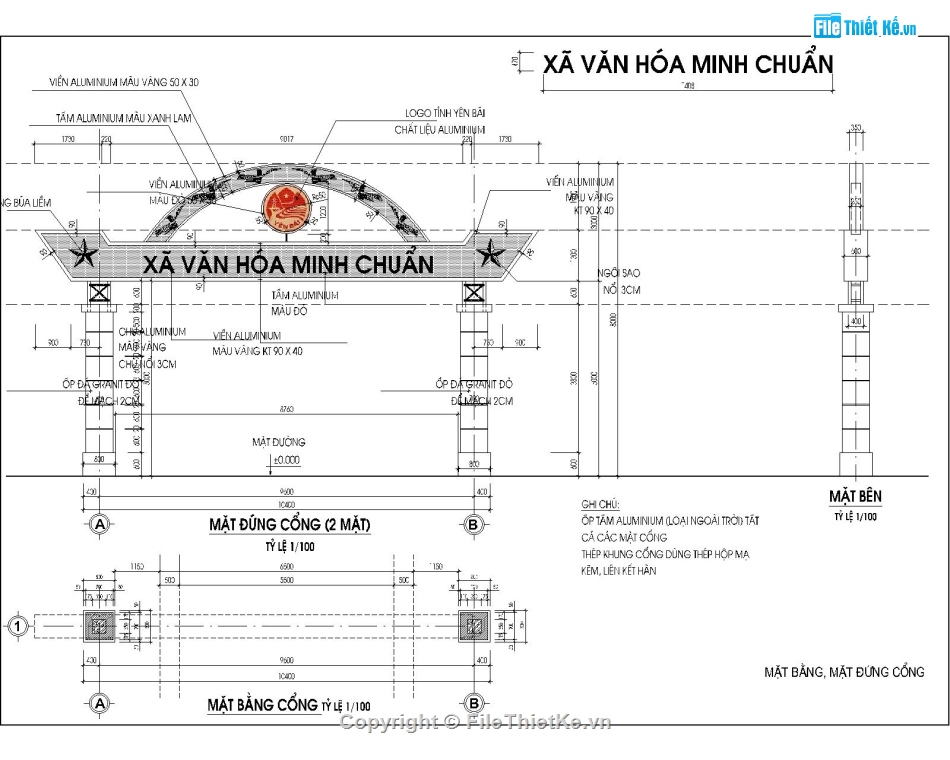

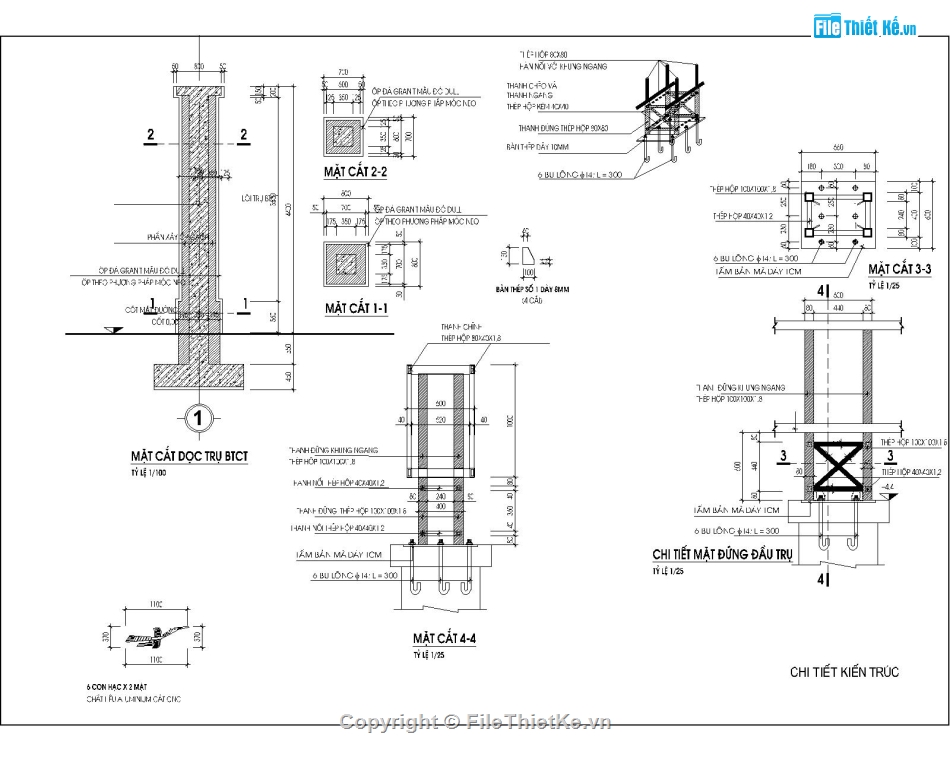

+Bản vẽ kiến trúc cổng chào

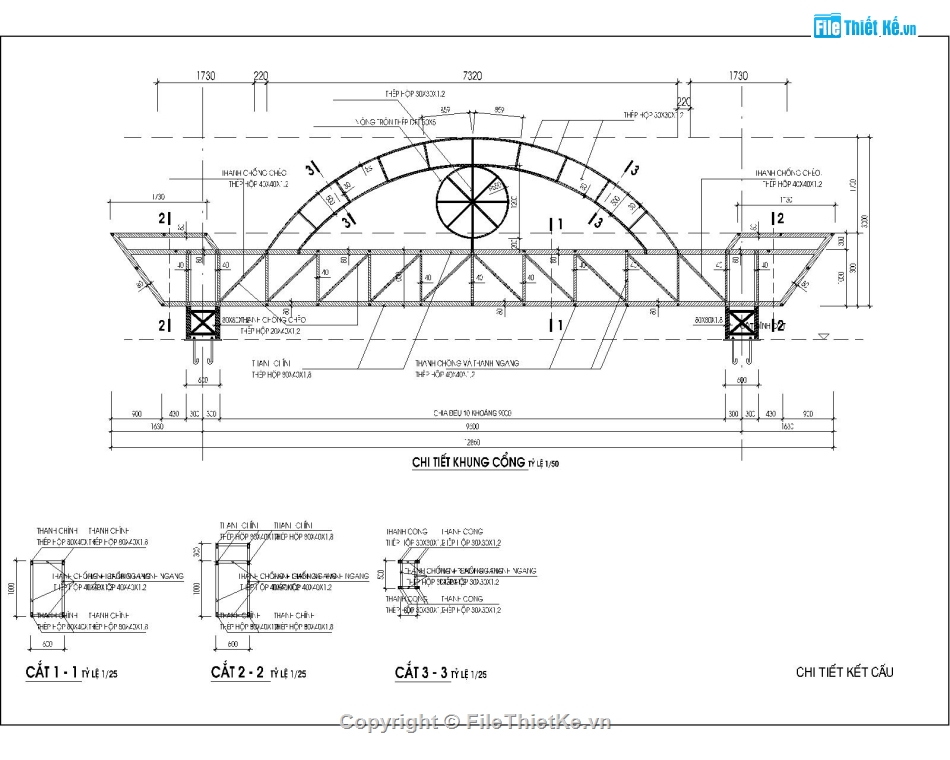

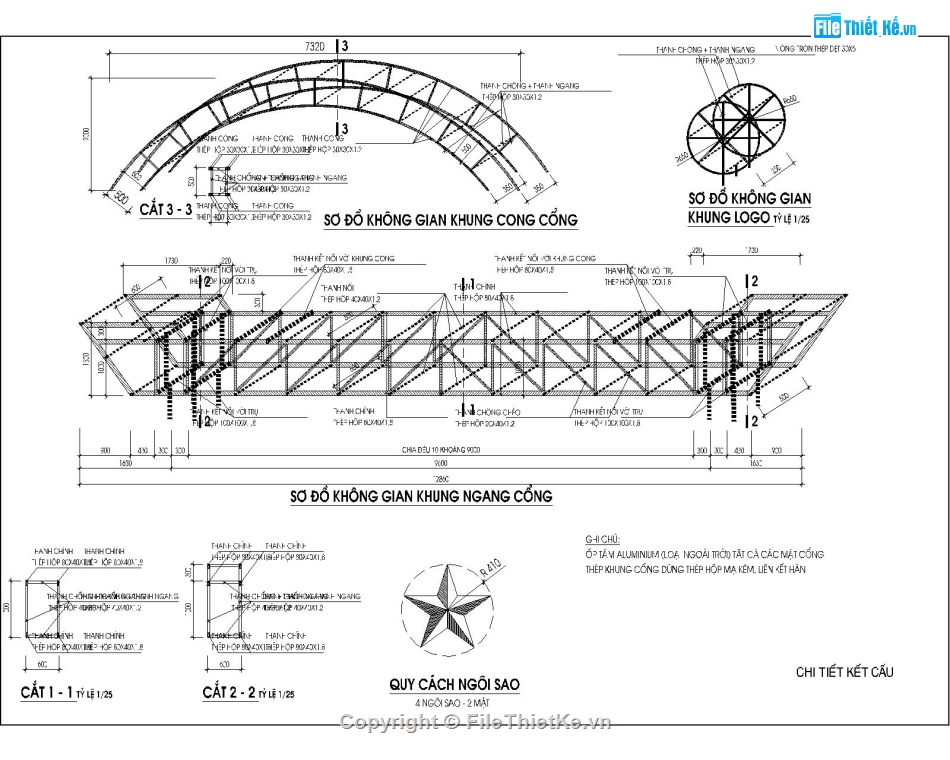

+Bản vẽ kết cấu, chi tiết liên kết kết cấu thép cổng

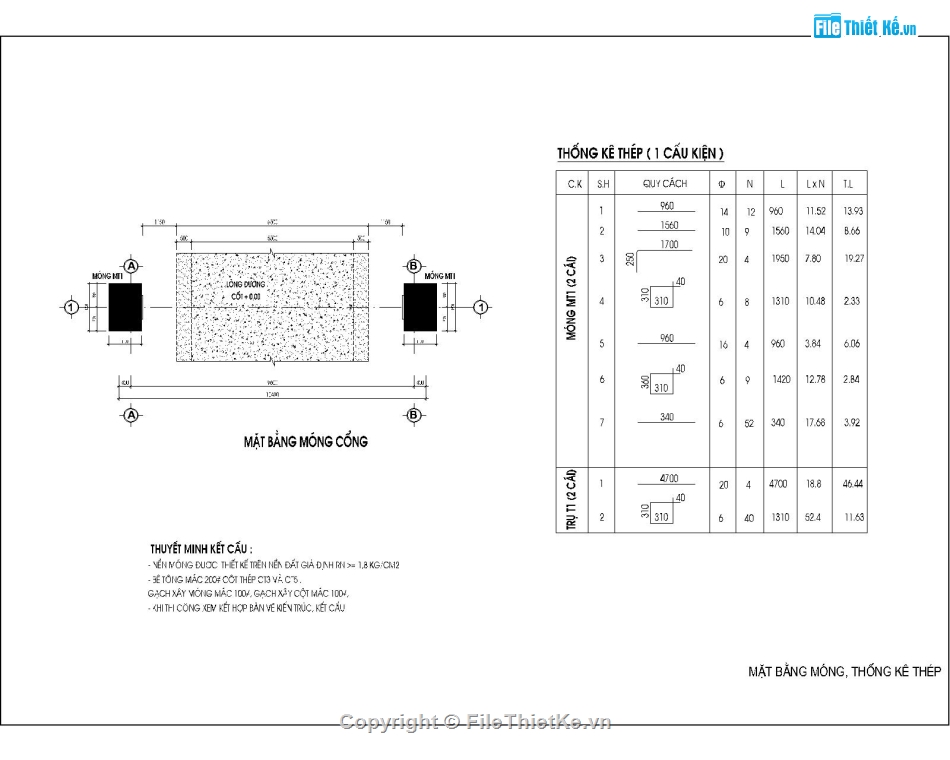

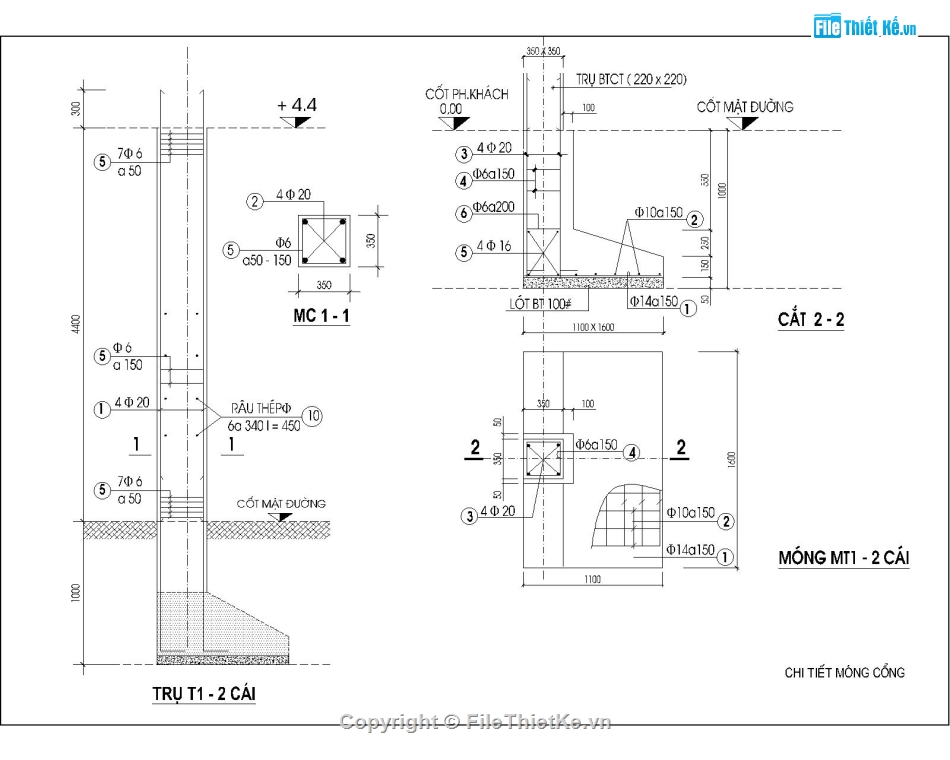

+Bản vẽ móng trụ cổng bê tông cốt thép
Nguồn: Filethietke.vn
