Mẫu thiết kế ký túc xá 3 tầng kích thước 15.4x40.4m. Kích thước cụ thể như sau:
- Tầng 1: Khu bếp + Phòng ăn, Khu tập Gym, khu tập Gold, khu nghỉ tập thể, khu wc nam nữ.
- Tầng 2: 17 phòng nghỉ wc khép kín, Sảnh tầng bố trí bàn nước.
- Tầng 3: 17 phòng nghỉ wc khép kín, Sảnh tầng bố trí bàn nước.
Sơ bộ phương án kết cấu:
- Phương án móng cọc ly tâm PHC300
- Kết cấu phần thân BTCT cột dầm sàn liền khối:
+ Cột BTCT 300x400; 300x300
+ Dầm BTCT: 220x450; 220x400; 220x350; 220x300
+ Sàn BTCT 120mm
Hồ sơ bản vẽ Autocad bao gồm:

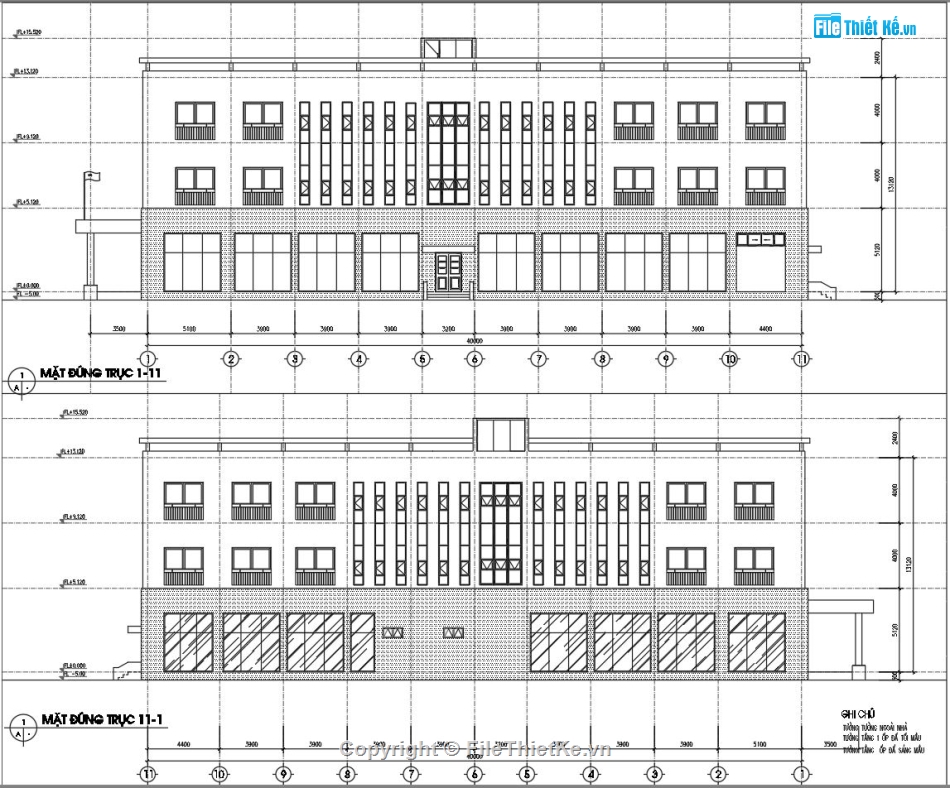

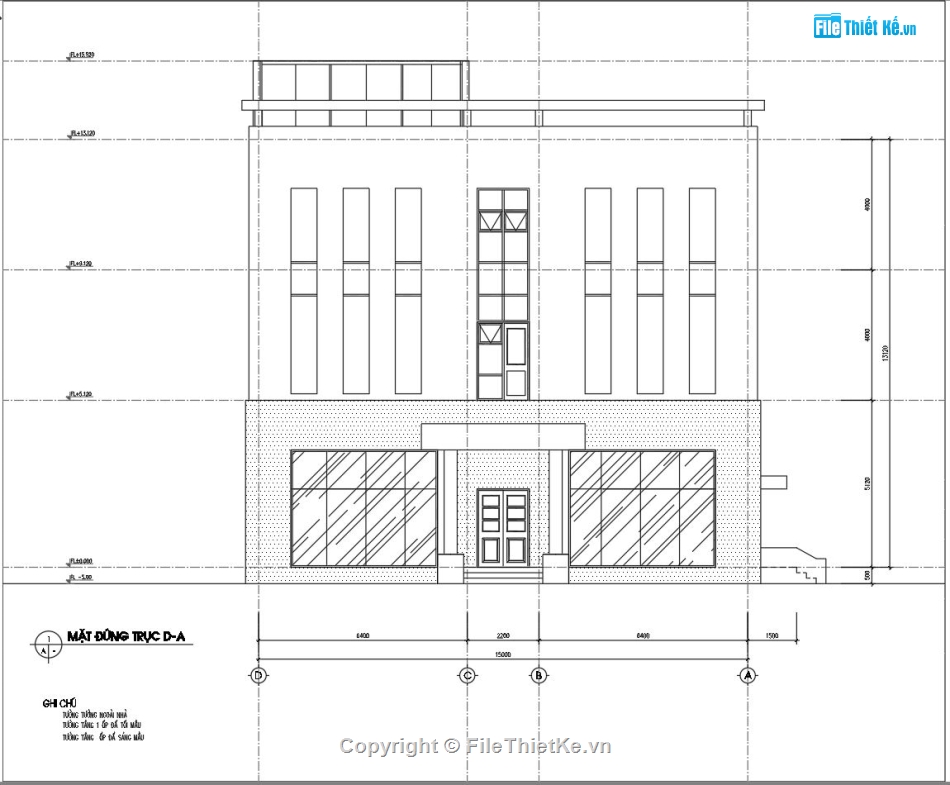

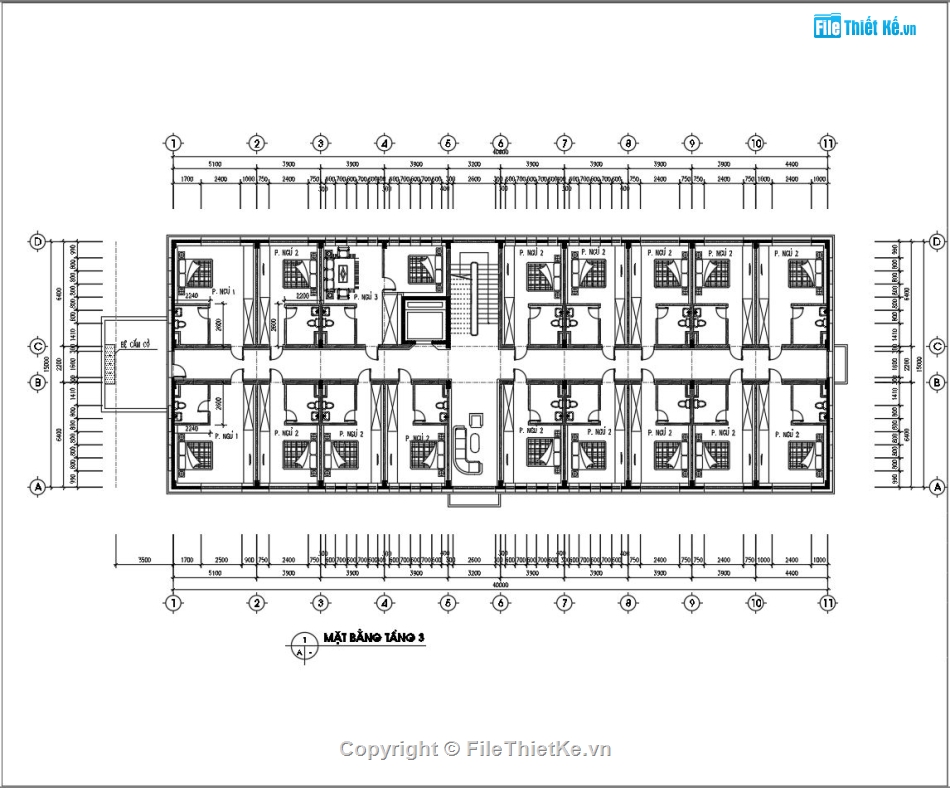

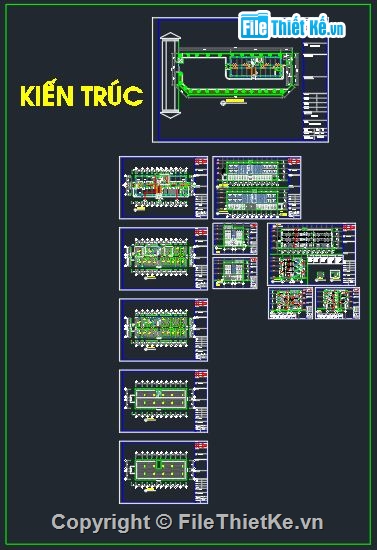

- Kiến trúc: Mặt bằng, mặt đứng, mặt cắt.

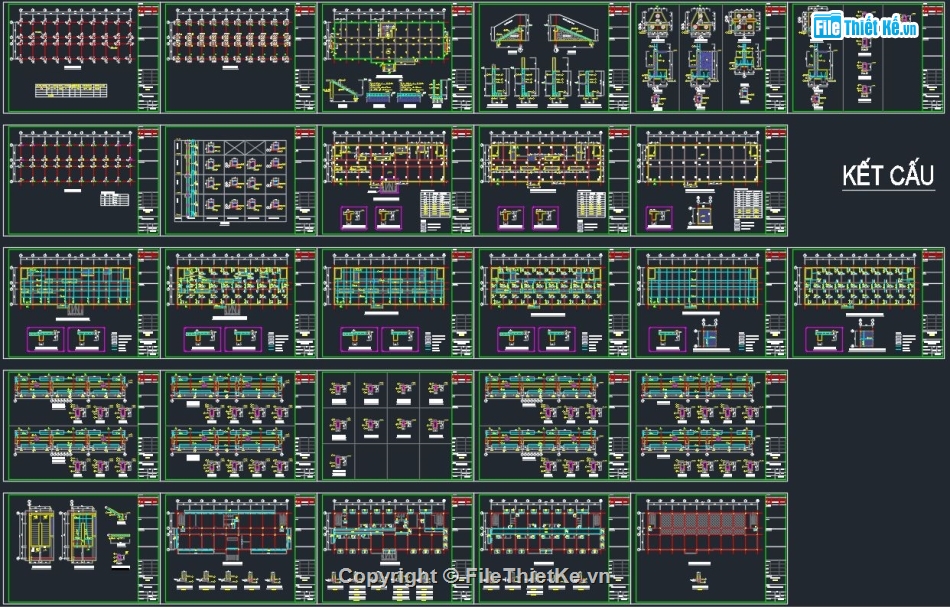

- Kết cấu: Bản vẽ TKKT
