* Công trình thoát nước: Thoát nước ngang thiết kế tải trọng 0,65HL93.
4. Quy mô xây dựng:
* Công trình được đầu tư theo quy mô sau:
- Loại công trình : Đường bộ;
- Cấp công trình : Cấp IV;
- Cấp kỹ thuật : Đường GTNT cấp B
- Loại đường : Đường giao thông
- Vận tốc thiết kế : Vtk = 15 km/h;
Hệ thống thoát nước: Tải trọng thiết kế: 0,65HL-93 và cống đặt tạm.
5. Nhiệm vụ thiết kế:
- Thiết kế sửa chữa mặt đường và hệ thống thoát nước quy mô như sau:
5.1/ Thiết kế bình đồ tuyến:
- Hướng tuyến: Triển khai theo đường mòn cũ va được mở rộng ra 2 bên cho đủ bề rộng nền đường là 5,0m..
- Tuyến được thiết kế theo tiêu chuẩn cấp kỹ thuật: Đường GTNT cấp B tốc độ thiết kế (Vtk = 15Km/h).
- Đường giao: Thiết kế các nút giao đồng mức giản đơn. Kết cấu mặt đường trong nút giao có kết cấu giống đường chính. Vận tốc thiết kế tại nút giao Vngtk = 0,4 – 0,5
Vtk của tuyến đường.

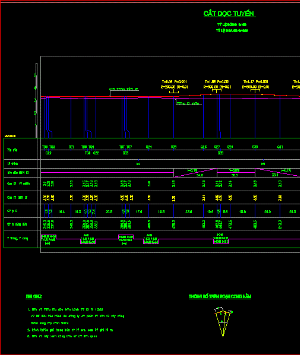

5.2/ Thiết kế trắc dọc tuyến:
- Cao độ thiết kế trên trắc dọc là cao độ tim mặt đường hoàn thiện
- Đường đỏ được thiết kế theo cao độ tại các điểm khống chế (cao độ hoàn thiện)
5.3/ Thiết kế trắc ngang tuyến:
- Cao ñoä thieát keá treân traéc ngang laø cao ñoä tim maët ñöôøng hoaøn thieän
- Traéc ngang neàn ñöôøng hoaøn thieän laø 5,0m
+ Mặt đường CPTN trùm lề dày 20cm, K>0,95.
- Ñoä chaët yeâu caàu K>0,95.
- Ta luy neàn ñaøo 1/1, ta luy neàn ñaép 1/1,5.
5.4/ Công trình thoát nước:
Tải trọng thiết kế cống: Tải trọng thiết kế: 0,65HL-93 và cống đặt tạm.
5.5/ Thiết kế kết cấu công trình:
*/ Kết cấu nền, mặt đường:
+ Gia cố mặt đường bằng CPTN dày 20cm, độ chặt K>0,95
+ Ñoä doác ngang maët ñöôøng I = 4%.
+ Neàn ñöôøng lu leøn K > 0,95.
*/ Kết cấu công trình thoát nước:
a. Thoát nước dọc tuyến:
+ Rãnh đất tiết diện hình thang: Brãnh =0,4m; Hrãnh =0,5m; taluy phía nền 1/1.5 ; taluy phía ngoài 1/1.
b. Thoát nước ngang:
* Cống bản các loại :
+ Tấm bản BTCT đá 1*2 M250 đúc sẵn.
+ Thân cống, tường cánh cống bằng bê tông M150 đá 2*4.
+ Móng cống + Móng tường cánh + chân khay bê tông M150 đá 2*4.
+ Gia cố thượng lưu và hạ lưu bê tông M150 đá 2*4.
* Cống tròn các loại:
+ Chæ ñaët oáng coáng truïc tieáp xuoáng neàn ñaát.
+ Ống cống bằng bê tông cốt thép M200 đá 1*2;
