Công trình có diện tích xây dựng khoảng 1951,25 m2 (chiều dài 75,63 m và chiều rộng 25,8 m).
Công trình gồm 8 tầng (1 trệt và 7 lầu). Tầng trệt cao 4,5 m; mỗi tầng điển hình cao 3,6 m. Chiều cao công trình là 32,8 m (tính từ cos 0.000), cos 0.000 cao hơn mặt đất tự nhiên 0,6 m; được thiết kế theo kiểu khu tập thể, bằng bê tông cốt thép toàn khối.

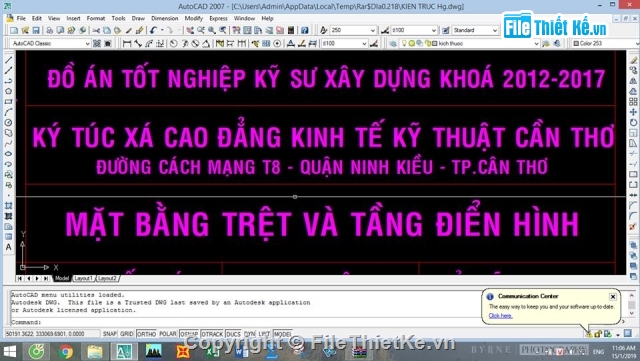

1.1. MẶT BẰNG VÀ PHÂN KHU CHỨC NĂNG
Mặt bằng được bố trí 13 phòng ở, 02 thang máy ở trục 01 và trục 14, 02 cầu thang ngoài.
Diện tích các phòng được bố trí như sau:
-
Phòng nghỉ + sinh hoạt (5,8 x 10,4) m = 60,32 m2.
-
Một phòng WC + một phòng tắm (1,8 x 6) m = 10,8 m2.
-
Hành lang rộng 3,6 m chạy suốt theo chiều dọc nhà.
-
Nền sàn lát gạch ceramic.
-
Cầu thang lát đá granit.
-
Mái bằng bê tông cốt thép, trên mái có hồ nước.

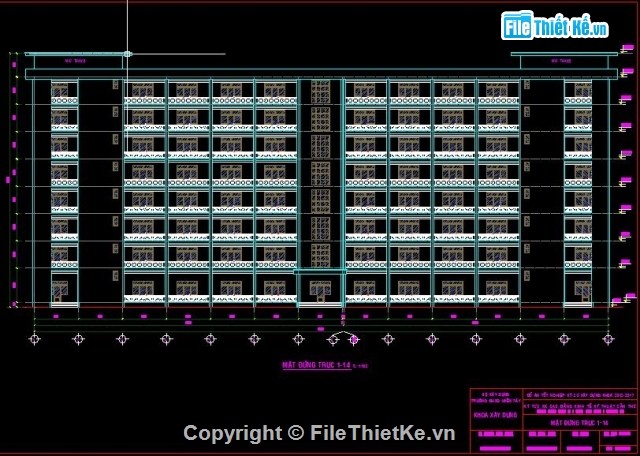

1.2. MẶT ĐỨNG
Công trình gồm 8 tầng, cao 32,8 m; hình dáng cân đối và có tính liên tục.
Sử dụng khai thác triệt để nét hiện đại với khung cửa kính, tường ngoài được hoàn thiện bằng sơn nước.
Cửa đi, cửa sổ sử dụng cửa kính khung nhôm sơn tĩnh điện.
