1. Các số liệu ban đầu : xe HYUNDAI-HD270
• Tra cứu sách CATALOG xe HYUNDA-HD270 của nhà sản xuất cung cấp tháng 10 năm 2001.
• Sổ tay thông số kỹ thuật ô tô – Nhà xuất bản: Cục đường bộ Việt Nam.
2. Nội dung các phần thuyết minh và tính toán :
Tính toán phanh xe huyndai
Thiết kế phanh huyndai
Lời nói đầu.
Mục lục.
• TỔNG QUAN
• GIỚI THIỆU CHUNG HỆ THỐNG PHANH TRÊN ÔTÔ
• GIỚI THIỆU CHUNG VỀ XE HYUNDAI-HD270
• KHẢO SÁT HỆ THỐNG PHANH TRÊN XE HYUNDAI-HD270
• TÍNH KIỂM NGHIỆM HỆ THỐNG PHANH XE HYUNDAI-HD270
• CÁC HƯ HỎNG VÀ BIỆN PHÁP KHẮC PHỤC
• KẾT LUẬN
• TÀI LIỆU THAM KHẢO
3. Các bản vẽ phanh huyndai.

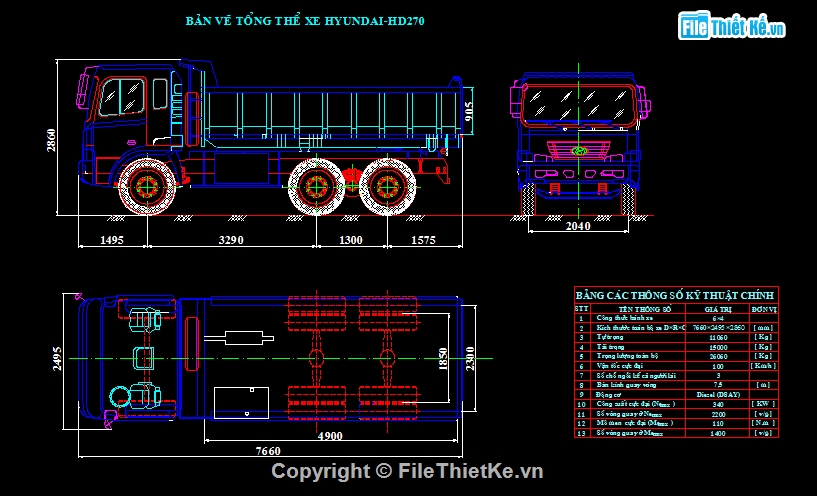

1- Bản vẽ tổng thể xe HYUNDAI-HD270 1 bản A3

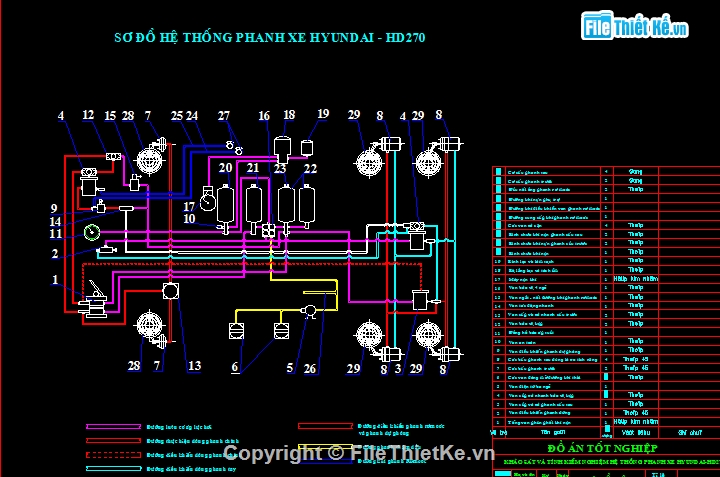

2- Bản vẽ sơ đồ dẫn động hệ thống phanh 1 bản A3
3- Bản vẽ kết cấu máy nén khí 1 bản A3
4- Bản vẽ kết cấu tổng van phân phối khí nén 1 bản A3
5- Bản vẽ kết cấu van cấp, xả nhanh khí nén cầu sau 1 bản A3
6- Bản vẽ kết cấu bầu phanh trước và bầu phanh sau 1 bản A3
7- Bản vẽ kết cấu cơ cấu phanh sau 1 bản A3
8 – Bản vẽ đồ thị đặc tính áp suất phanh 1 bản A3
